Használati útmutató HU
KÖTÉS KÉSZÍTÉSE KONFIRMÁTOKRA

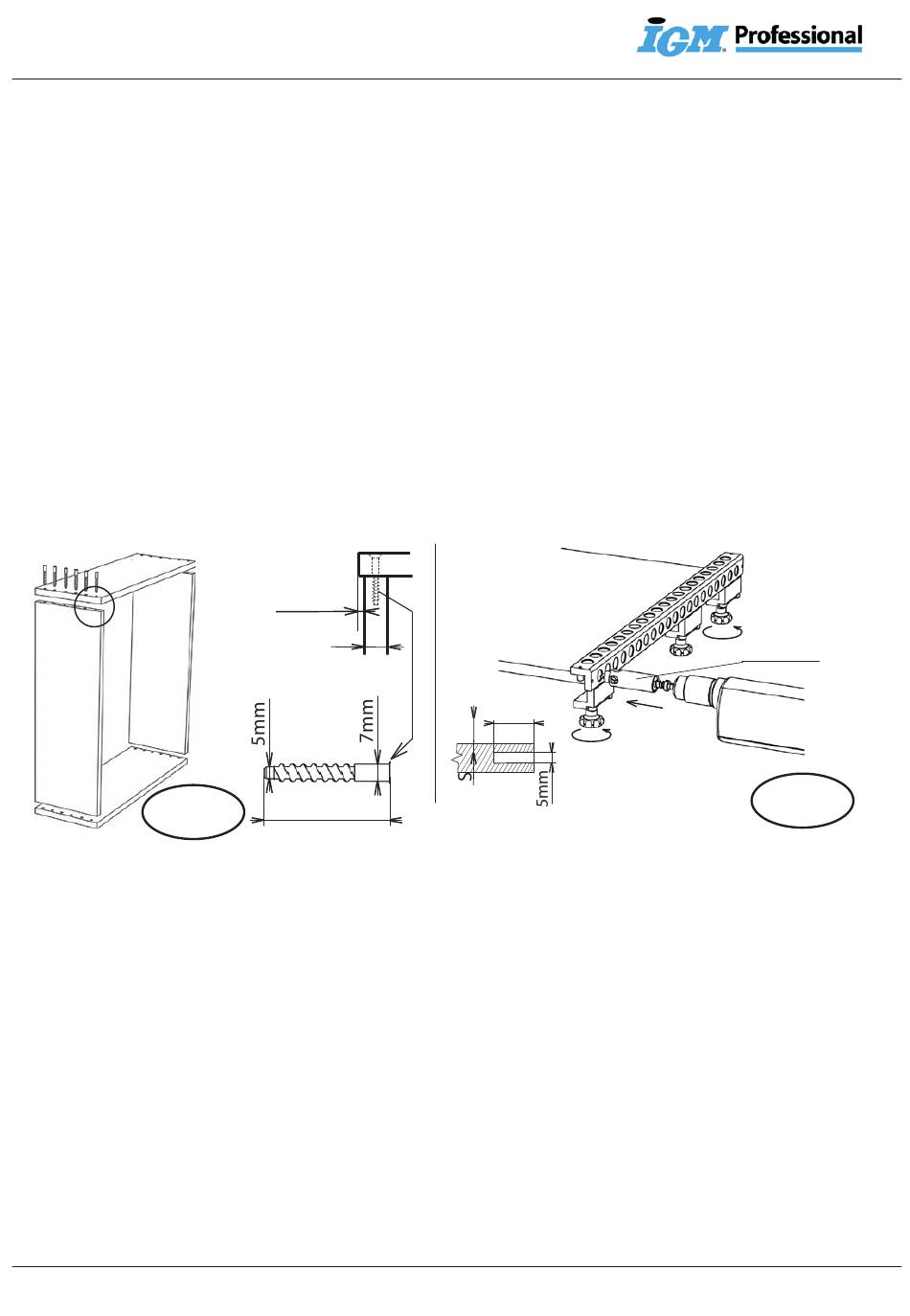

A korpusz elemeinek felosztása a (Kép 10) található.
- Fúrás előtt mindig ellenőrizze, hogy a készítmény belső felülete tökéletesen érintkezik a munkadarabhoz.
-A készítményt mindig fektesse teljesen a munkadarabra az elülső oldalról és élbe való fúrásnál a befogó
talpaknak a darab hátoldala felé kell, hogy legyenek fordítva, soha fordítva!! Ezzel biztosítja a 0,5 mm
fazettát.
-Fúrás előtt ellenőrizze a fúrás mélységét.
-Ha a fúrt nyílás nem tiszta, a fúrót meg kell élezni.
-Ha a nyílás nem elég mély, állítson nagyobb mélységet az FKP101 fúróhüvelyen.
Nyílások fúrása élbe
Először számolja ki, milyen mély nyílást akar az élbe fúrni. Ezt az értéket úgy számoljuk ki, hogy a konfirmát
teljes hosszából kivonjuk a kötött darab vastagságát és 2 mm tartalékot (Példa: konfirmát 60mm - 18mm
lemez - 2mm tartalék = fúrás mélysége 40mm). Használja az FKP102 fúróhüvelyt fúróval zárt nyílásokra 5 mm
átmérővel és 40 mm munkahosszal. A fúrási mélységek tartománya 37-45mm, a mélység beállítása a tiplikötés
gyártása alatt van leírva. Rögzítse a fém ütközőt a készítmény szélére. Helyezze az FKP-t a munkadarabra
úgy, hogy a szélső ütköző a munkadarab elülső élén legyen és a befogó talpak a munkadarab hátoldala felé
mutassanak (Kép 11).
A fúrási mélység beállításánál nem használatos az FKP101-8 ütközőgyűrű!
A
B
Kép 10
Bizonyosodjon meg, hogy az ütköző a lemez felső élét érinti és a sablon belső felületei közvetlenül a
munkadarabon fekszenek. Most az FKP-t rögzítse a talpak segítségével. A behúzó csavarokat kezeivel húzza meg
nem túl nagy erővel, az elégséges rögzítéshez nincs szükség extrém erőkifejtésre. Állítsa be a fúrás mélységét a
fúróhüvelyen. Helyezze be a fúróhüvelyt az adott fúróval a nyílásba és kezdje fúrni a nyílásokat a konfirmátokra
(Kép 11). Mélyebb nyílásokat fokozatosan fúrja, hogy a nyílás megfelelően tisztulhasson a forgácsoktól. Tartsa
be a fordulatok megfelelő irányát – a fúrók jobbraforgó kivitelezésben vannak szállítva.
Nyílások fúrása felületb
Használja az FKP101 fúróhüvelyt 7mm átmérőjű fúróval nyitott nyílásokra! Rögzítse a fém ütközőt a
készítmény szélén. Helyezze az FKP-t a munkadarabra úgy, hogy a szélső ütköző a unkadarab elülső élén legyen
és a sablon felülete A a munkadarab hátoldala felé mutasson (Kép 12).
Bizonyosodjon meg, hogy az ütköző a lemez felső élét érinti és a sablon belső felületei közvetlenül a
munkadarabon fekszenek. Most az FKP-t rögzítse a talpak segítségével. Állítsa a fúrási mélységet maximumra.
Helyezze be a fúróhüvelyt az adott fúróval a nyílásba és kezdje fúrni a nyílásokat a konfirmátokra (Kép 12).
Mélyebb nyílásokat fokozatosan fúrja, hogy a nyílás megfelelően tisztulhasson a forgácsoktól. Tartsa be a
fordulatok megfelelő irányát – a fúrók jobbraforgó kivitelezésben vannak szállítva. A nyílásnak át kell haladnia
az anyagon.
34
0,5mm
S
L=40-60mm
e
A
L-S+2
www.igmtools.com www.igmtools.hu
FKP102
Kép 11
