Gebrauchsanweisung DE

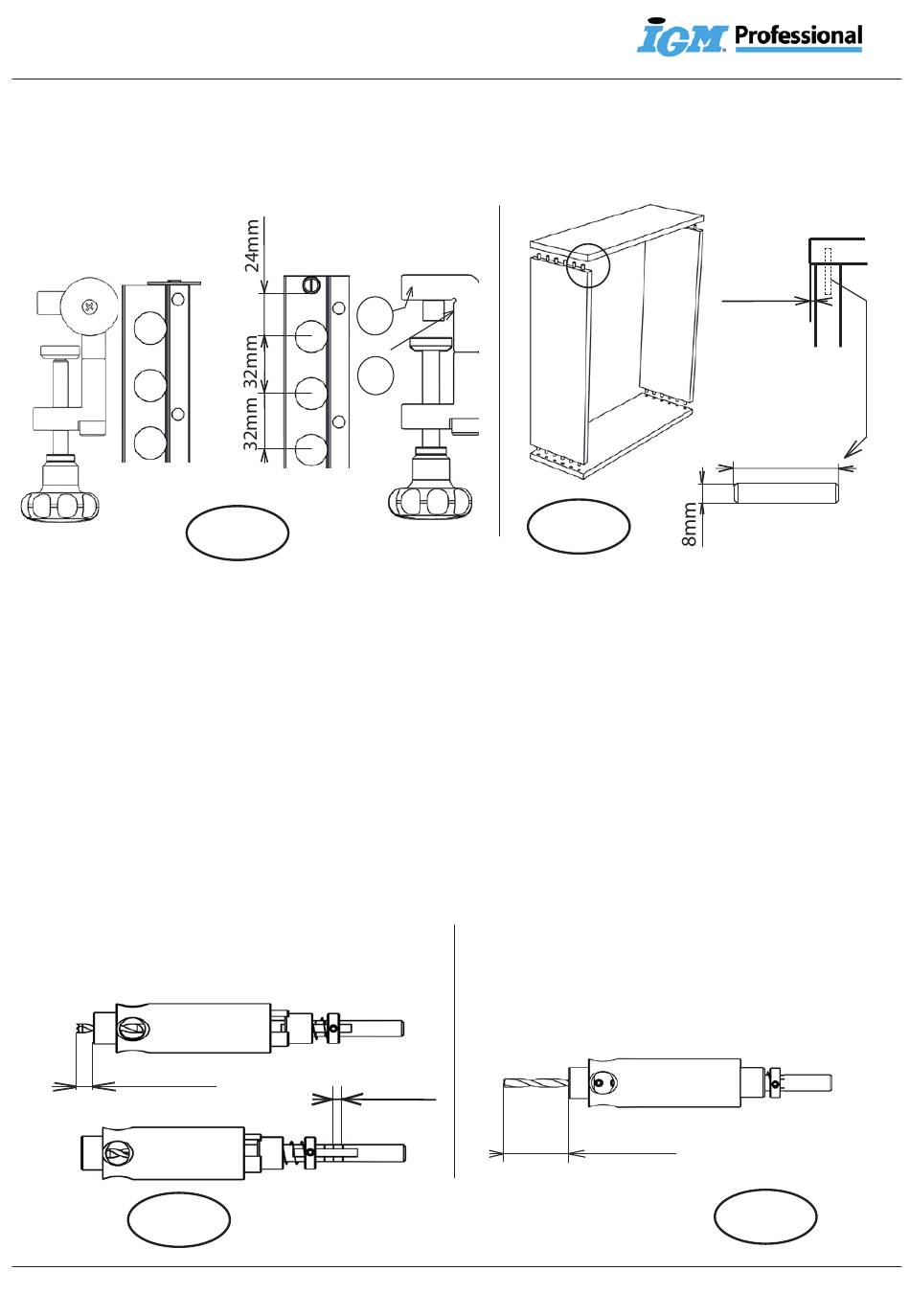

Beschreibung der Bohrlehre FKP400, FKP656
Das ganze Gerät besteht aus einem Duraluminkörper mit genauen Bohrungen mit Durchmesser von 18 mm und
Abstand von 32 mm, aus Befestigungsfüßen mit Befestigungsmuttern und aus Anschlägen am Rand der Bohrlehre.
Die Anschläge sind nach Bedarf demontierbar und so konzipiert, dass der erste Dübel 24 mm vom Werkstückrand
entfernt ist (Abb. 1). Die Version 3 enthält 2 Unterlagetypen, benutzen Sie diejenige, die Ihnen besser passt.
Version 3
A... BOHRLEHRENFLÄCHE - Bohren der Löcher in die Seite
B... BOHRLEHRENFLÄCHE - Bohren der Löcher in die Fläche
Die Bohrlehre hat zwei Arbeitsflächen mit einer Reihe von Bohrungen mit Durchmesser von 18 mm. Die Reihen
sind gegeneinander so geschoben, dass sie auf der Verbindung die Überlappung eines Teiles, sog. Facette von
0,5 mm bilden (Abb. 2). Vor Verwendung versichern Sie sich immer, dass die Anschläge richtig befestigt sind
und dass das Werkstück an beiden Bohrlehrenflächen anliegt und den Anschlag berührt.
BESCHREIBUNG DER BOHRBÜCHSE FKP101, FKP102
Die Bohrbüchse besteht aus einer Duralumin-Zentrierbüchse und einer Achse mit Durchmesser von 9 mm
mit Befestigungsteil für die Bohrer. Der Bohrschaft ist in Lagerführung der Zentrierbüchse eingebettet für
Gewährleistung von maximaler Bohrgenauigkeit. Der Befestigungsteil wird mit einer Feder und einem mit
Schraube befestigten Anschlagring gesichert. Die Bohrtiefe wird mit der Anschlagbüchse eingestellt, für
Umfang der Bohrtiefen siehe Abbildung (Abb. 3 und 4). Die Bohrbüchse FKP101 ist für einfache Einstellung der
Bohrtiefe mit einer Skala mit Strichen je 5 mm versehen (Abb. 3).
FKP101
5-30mm
5-30mm
Abb. 3
10
B
A
Version 2
Abb. 1
A
Abb. 2
5mm
5mm
0,5mm
B
FKP102
37-45mm
Abb. 4
www.igmtools.com
35mm
