VÝROBA SPOJE NA KONFIRMÁTY
Rozvrhnutie dielcov korpusu skrine je ukázané na obrázku (obr. 10).
- Vždy pred vŕtaním skontrolujte, či sa prípravok perfektne dotýka dielca na vnútornej časti prípravku.
- Vždy prípravok lícujte na dielec od prednej hrany a pri vŕtaní otvorov do hrany musia upínacie
pätky smerovať k rubovej strane dielca, nikdy nie naopak!! Tým zaistíte fazetku 0,5 mm.
- Pred vŕtaním skontrolujte hĺbku vŕtania.
- Pokiaľ vyvŕtaný otvor nie je čistý, je potrebné vrták naostriť.
- Pokiaľ otvor nie je dostatočne hlboký, nastavte väčšiu hĺbku vŕtania na vŕtacom puzdre FKP101.
Vŕtanie otvorov do hrany
Najprv si spočítajte akú hĺbku otvoru potrebujete do hrany vŕtať. Tento údaj spočítame tak, že od celkovej dĺžky
konfirmátu odpočítame hrúbku spojovaného materiálu a 2mm rezervu (príklad: konfirmát 60mm - 18mm lamino
- 2mm rezerva = hĺbka vŕtania 40mm). Použite vŕtacie puzdro FKP102 s vrtákom pre nepriechodzie otvory s
priemerom 5mm. Rozsah vŕtacích hĺbok je na 37-45 mm, nastavenie hĺbky popísané pri výrobe kolíkového
spoja. Upevnite kovový doraz do otvoru na kraji prípravku. Umiestnite FKP na dielec tak, aby krajný doraz bol na
prednej hrane dielca a upínacie pätky smerovali k rubovej strane dielca (obr. 11).
Pri nastavovaní hĺbky vŕtania pre konfirmáty sa dorazový krúžok FKP101-8 nepoužíva!
0,5mm
A
FKP102
S
A
L-S+2
B

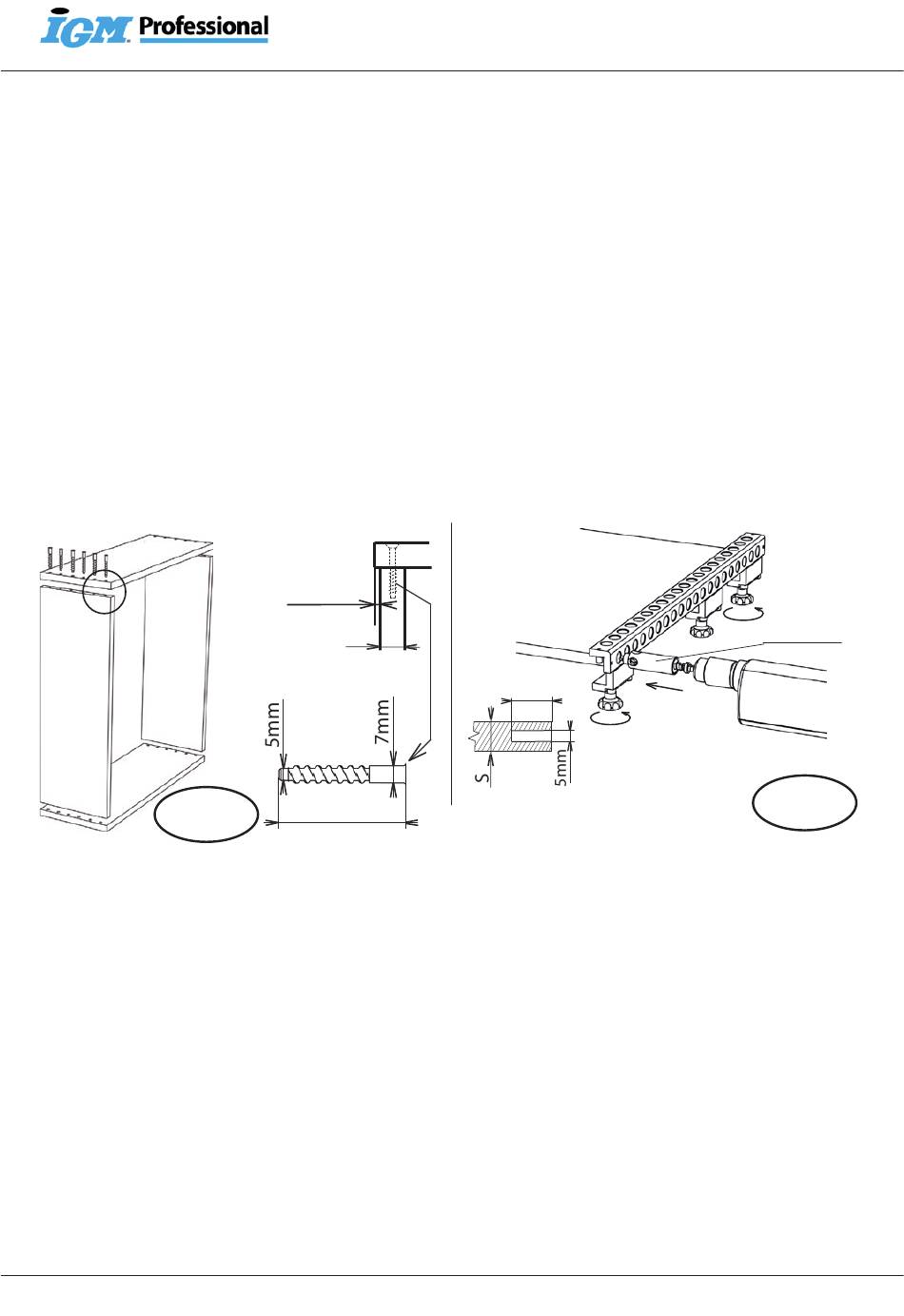

Obr. 11
L=40-60mm
Obr. 10
Uistite sa, že sa doraz dotýka o prednú hranu dosky a vnútorné plochy šablóny sedia priamo na dielci. Teraz
upnite FKP pomocou upínacích pätiek. Uťahovacie skrutky doťahujte rukou primeranou silou, na dostatočné
upnutie nie je potrebné vyvinúť extrémnu silu. Nastavte hĺbku vŕtania na vŕtacom puzdre. Vložte vŕtacie
puzdro s príslušným vrtákom do otvorov a začnite vŕtať otvory pre konfirmáty (obr. 11). Hlbšie otvory vŕtajte
postupne, aby sa otvor mohol dobre čistiť od triesok. Dodržujte správny smer otáčok - vrtáky sa dodávajú
v pravotočivom prevedení.
Vŕtanie otvorov do plochy
Použite vŕtacie puzdro FKP101 s vrtákom pre priechodzie otvory s priemerom 7mm! Upevnite
kovový doraz do otvoru na kraji prípravku. Umiestnite FKP na dielec tak, aby krajný doraz bol na prednej hrane
dielca a plocha šablóny A smerovala k rubovej strane dielca (obr. 12).
Uistite sa, že sa doraz dotýka o prednú hranu dosky a vnútorné plochy šablóny sedia priamo na dielci. Teraz
upnite FKP pomocou upínacích pätiek. Nastavte hĺbku vŕtania na vŕtacom puzdre na maximálnu možnú. Vložte
vŕtacie puzdro s príslušným vrtákom do otvorov a začnite vŕtať otvory pre konfirmáty (obr. 12). Hlbšie otvory
vŕtajte postupne, aby sa otvor mohol dobre čistiť od triesok. Dodržujte správny smer otáčok - vrtáky sa dodávajú
v pravotočivom prevedení. Otvor musí prechádzať skrz materiál.
