Návod k obsluze CZ
Nastavení vrtací hloubky FKP101, 102

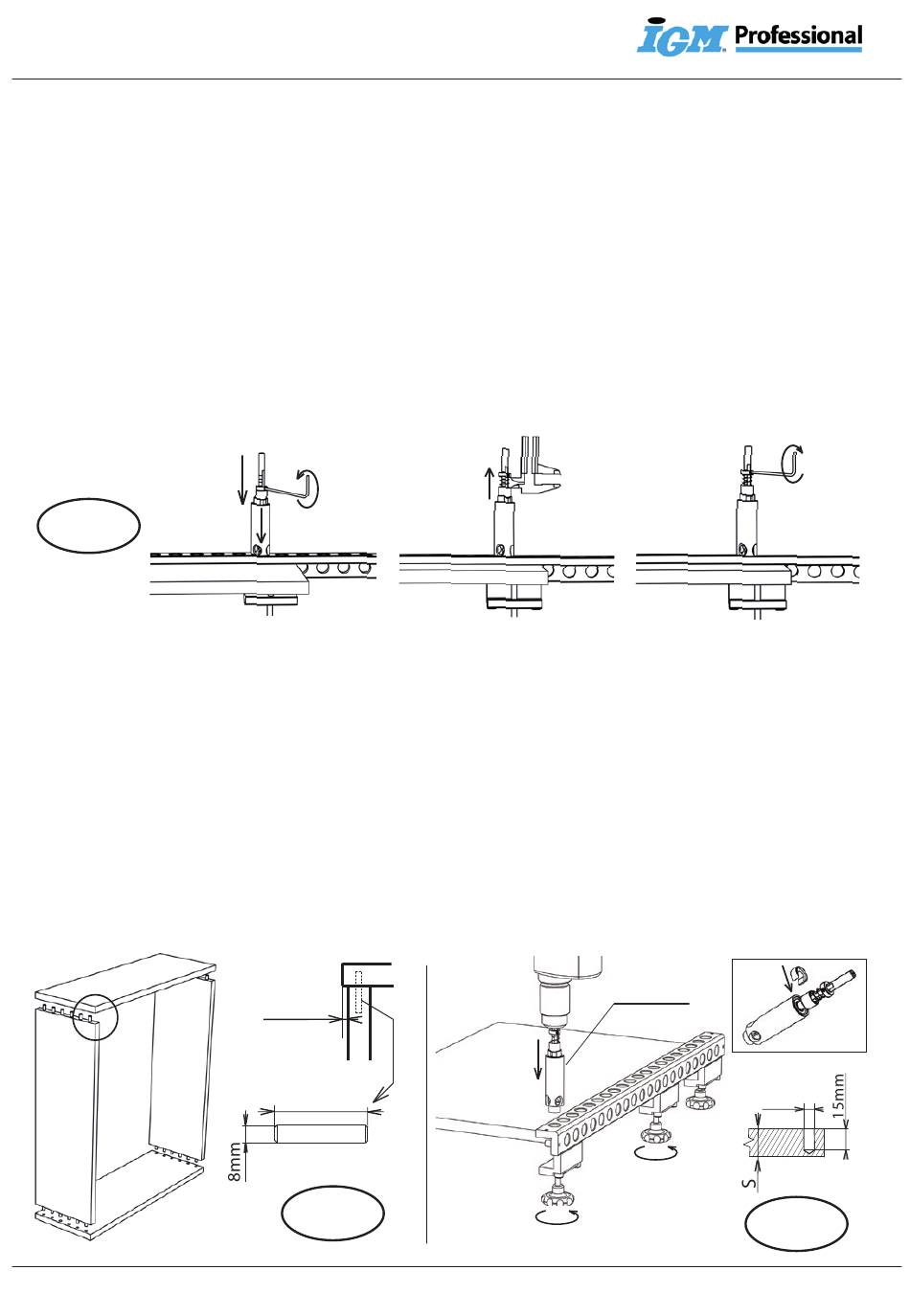

Postup nastavení je znázorněn na (obr. 5). Pro snadné vrtání kolíků o délce 35mm použijte kroužek FKP101-8
(od 1.8.2010 součástí setů). Kroužek pro FKP vsaďte pod doraz pro pružinu (obr. 3). Do vrtacího přípravku
upněte materiál. Nastavení vrtání se provádí na vrchní ploše přípravku, vložte vrtací pouzdro do otvorů průměru
18mm tak, aby po zatlačení na stopku špička vrtáku dosedla na upnutý materiál. Povolte šroub dorazového
kroužku (klíč imbus 2 mm je součástí balení FKP101-102) a zatlačte na kroužek směrem k vrtacímu přípravku,
až dojde k dosednutí dorazového kroužku na doraz pro pružinu (obr.5 A). Vrták musí stále dosedat špičkou
na materiál. Tímto je nastavený nulový bod vrtání. Hloubka vrtání do plochy, která je 15mm nastavte mezi
dorazovým kroužkem a dorazem pro pružinu.
Po nastavení hloubky vrtání pečlivě dotáhněte šroub dorazového kroužku s ohledem na jeho průměr (obr.5 C).
U vrtacího pouzdra FKP101 lze hodnotu 15mm odečíst pomocí rysek na stopce, rozteč dílků je 5mm (obr.3).
Dorazový kroužek je konstruovaný tak, aby vrtaná hloubka do hrany byla o 2mm větší jak celková délka
kolíku, který má 35mm (rezerva pro lepidlo).
C
B
A
2.
1.
Obr. 5
VÝROBA ROHOVÉHO KOLÍKOVÉHO SPOJE
Rozvržení dílců korpusu skříně je ukázáno na obrázku (obr. 6).
-Vždy před vrtáním zkontrolujte, zda se přípravek perfektně dotýká dílce na vnitřní části přípravku.
-Vždy přípravek lícujte na dílec od přední hrany a při vrtání otvorů do hrany musí upínací patky
směřovat k rubové straně dílce, nikdy ne naopak!! Tím zajistíte fazetku 0,5 mm.
-Před vrtáním zkontrolujte hloubku vrtání.
-Pokud vyvrtaný otvor není čistý, je třeba vrták naostřit.
-Pokud otvor není dostatečně hluboký, nastavte větší hloubku vrtání na vrtacím pouzdru FKP101.
Vrtání otvorů do plochy
Upevněte kovový doraz do otvoru na kraji přípravku. Umístěte FKP na dílec tak, aby krajní doraz byl na přední
hraně dílce a plocha šablony A směřovala k rubové straně dílce (obr. 7).
FKP101
0,5mm
B
35mm
8mm
A
B
Obr. 6
Obr. 7
