Návod na obsluhu SK
Nastavenie vŕtacej hĺbky FKP101, 102
Postup nastavenia je znázornený na (obr. 5). Pre ľahké vŕtanie kolíkov s dĺžkou 35mm použite krúžok FKP101-8
(od 1.8.2010 je súčasťou setov). Krúžok pre FKP vsaďte pod doraz pre pružinu (obr. 3). Do vŕtacieho prípravku
upnite materiál. Nastavenie vŕtania sa vykonáva na vrchnej ploche prípravku; vložte vŕtacie puzdro do otvorov
priemeru 18mm tak, aby po zatlačení na stopku špička vrtáku dosadla na upnutý materiál. Povoľte skrutku
dorazového krúžku (kľúč imbus 2 je súčasťou balenia FKP101-102) a zatlačte na krúžok smerom k vŕtaciemu
prípravku, až dôjde k úplnému stlačeniu pružiny a dosadnutiu dorazového krúžku na doraz pre pružinu (obr. 5A).
Vrták musí stále dosadať špičkou na materiál. Utiahnite skrutku dorazového krúžku a odmerajte vzdialenosť
medzi krajom krúžku a koncom stopky (obr. 5B). Týmto je nastavený nulový bod pre nastavenie hĺbky vŕtania.
Hĺbku vŕtania do plochy, ktorá je 15mm nastavte medzi dorazovým krúžkom a dorazom pre pružinu.
Po nastavení hĺbky vŕtania starostlivo dotiahnite skrutku dorazového krúžku s ohľadom na jeho priemer (obr.5 C).
Pri vŕtacom puzdre FKP101 je možné túto hodnotu odčítať pomocou rysiek na stopke, rozstup dielikov je 5mm
(obr. 3).
Dorazový krúžok je konštruovaný tak, aby vŕtaná hĺbka do hrany bola o 2mm väčšia ako celková dĺžka
kolíku, ktorý má 35mm (rezerva pre lepidlo).
C
B
A
2.
1.

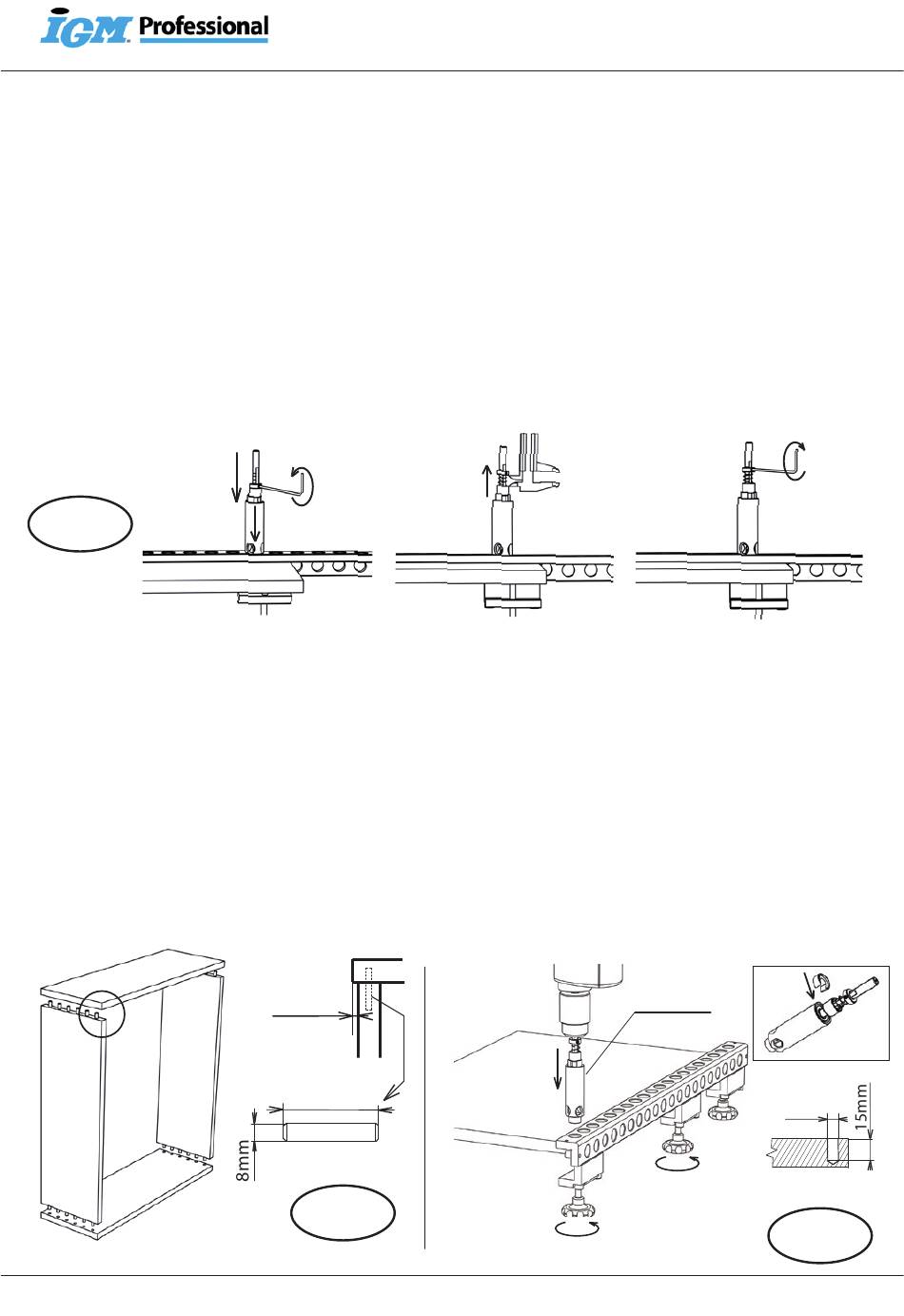

Obr. 5
VÝROBA ROHOVÉHO SPOJA
Rozvrhnutie dielcov korpusu skrine je ukázané na obrázku (obr. 6).
- Vždy pred vŕtaním skontrolujte, či sa prípravok perfektne dotýka dielca na vnútornej časti prípravku.
- Vždy prípravok lícujte na dielec od prednej hrany a pri vŕtaní otvorov do hrany musia upínacie
pätky smerovať k rubovej strane dielca, nikdy nie naopak!! Tým zaistíte fazetku 0,5 mm.
- Pred vŕtaním skontrolujte hĺbku vŕtania.
- Pokiaľ vyvŕtaný otvor nie je čistý, je potrebné vrták naostriť.
- Pokiaľ otvor nie je dostatočne hlboký, nastavte na vŕtacom puzdre FKP101 väčšiu hĺbku vŕtania.
Vŕtanie otvorov do plochy
Upevnite kovový doraz do otvoru na kraji prípravku. Umiestnite FKP na dielec tak, aby krajný doraz bol na
prednej hrane dielca a plocha šablóny A smerovala k rubovej strane dielca (obr. 7).
FKP101
0,5mm
B
35mm
A
8mm
B
Obr. 6
Obr. 7
