13.8.4.2 Beispiel: MB_CLIENT 1 in älteren Systemen: Mehrere Anforderungen mit
gemeinsamer TCP-Verbindung
Mehrere Modbus-Clientanforderungen können über die gleiche Verbindung gesendet werden.
Hierfür verwenden Sie den gleichen Instanz-DB, die gleiche Verbindungs-ID und Portnummer.
Es kann jeweils nur 1 Client aktiv sein. Nachdem ein Client seine Ausführung beendet hat,
beginnt der nächste Client mit der Ausführung. Ihr Programm ist für die Reihenfolge der
Ausführung verantwortlich.

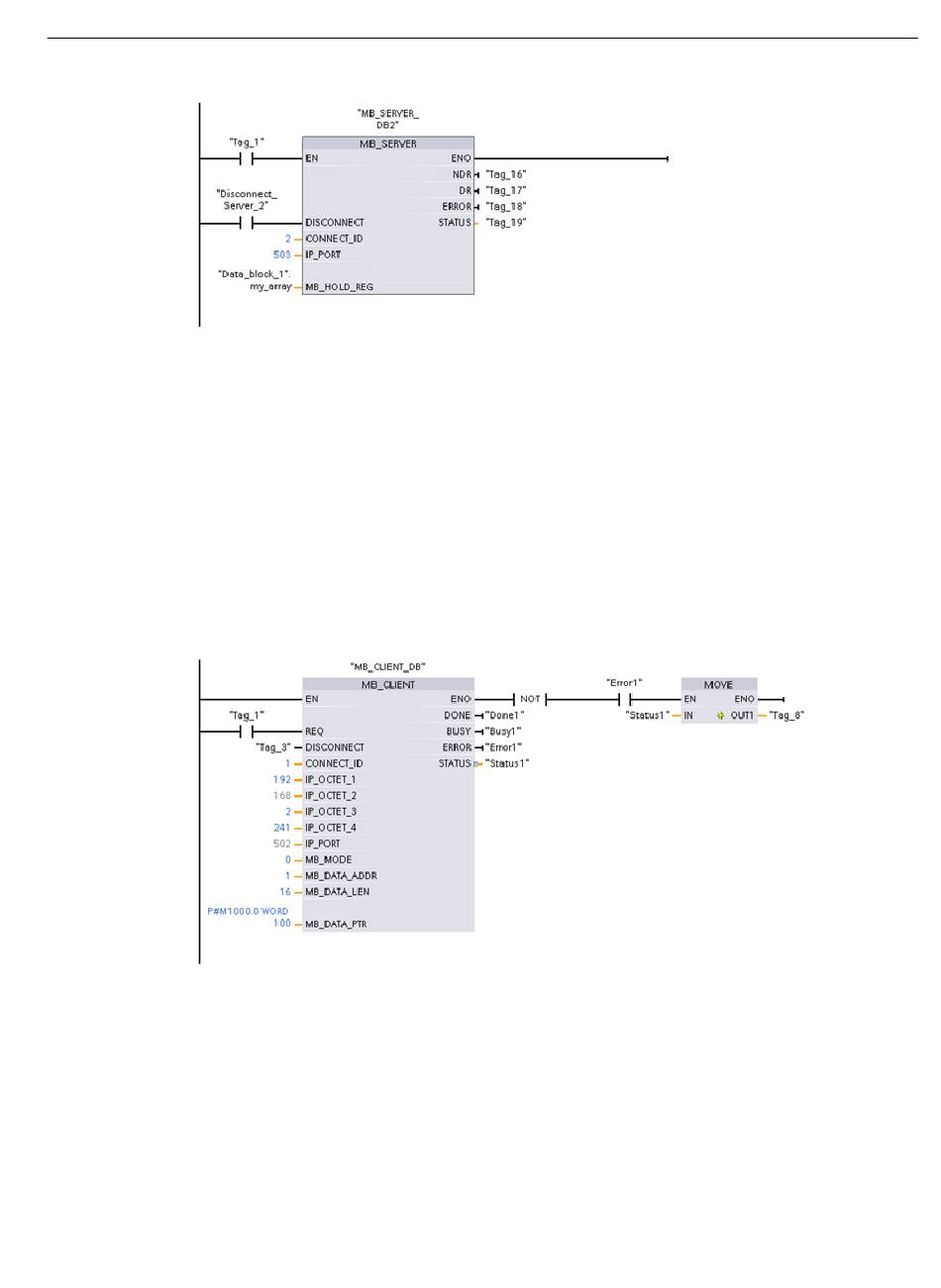

Das Beispiel zeigt beide Clients, die in denselben Speicherbereich schreiben. Außerdem wird ein
ausgegebener Fehler erfasst (optionale Funktion).
Netzwerk 1: Modbus-Funktion 1 - 16 Bits im Prozessabbild der Ausgänge lesen
Netzwerk 2: Modbus-Funktion 2 - 32 Bits im Prozessabbild der Eingänge lesen
