Die Abkürzungen sind:
ca – CTRL + ALT (Strg+Alt)
•
s – SHIFT (Umschalttaste)
•
c – CTRL (Strg)
•
a – ALT
•

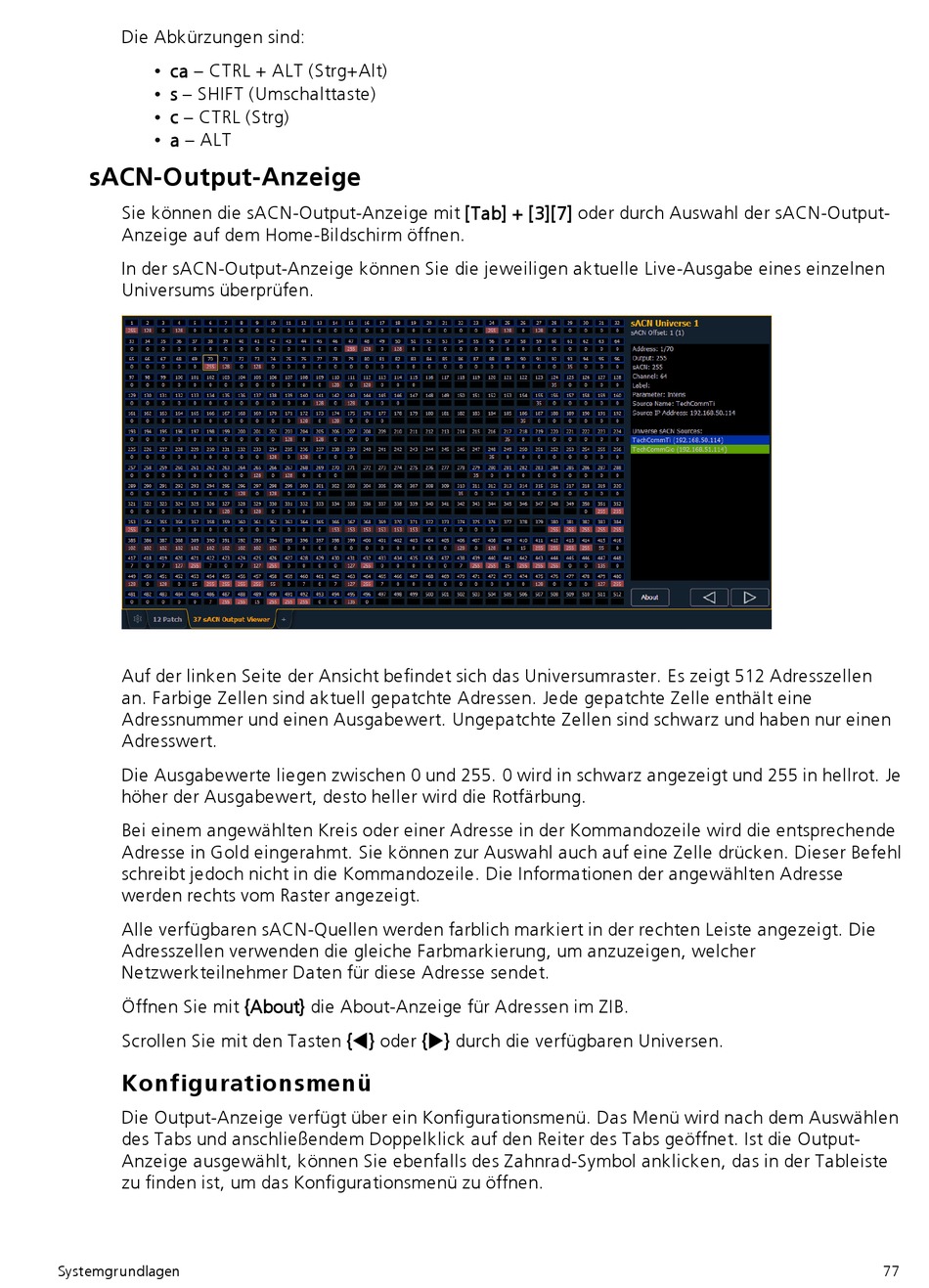

sACN-Output-Anzeige
Sie können die sACN-Output-Anzeige mit [Tab] + [3][7] oder durch Auswahl der sACN-Output-
Anzeige auf dem Home-Bildschirm öffnen.
In der sACN-Output-Anzeige können Sie die jeweiligen aktuelle Live-Ausgabe eines einzelnen
Universums überprüfen.
Auf der linken Seite der Ansicht befindet sich das Universumraster. Es zeigt 512 Adresszellen
an. Farbige Zellen sind aktuell gepatchte Adressen. Jede gepatchte Zelle enthält eine
Adressnummer und einen Ausgabewert. Ungepatchte Zellen sind schwarz und haben nur einen
Adresswert.
Die Ausgabewerte liegen zwischen 0 und 255. 0 wird in schwarz angezeigt und 255 in hellrot. Je
höher der Ausgabewert, desto heller wird die Rotfärbung.
Bei einem angewählten Kreis oder einer Adresse in der Kommandozeile wird die entsprechende
Adresse in Gold eingerahmt. Sie können zur Auswahl auch auf eine Zelle drücken. Dieser Befehl
schreibt jedoch nicht in die Kommandozeile. Die Informationen der angewählten Adresse
werden rechts vom Raster angezeigt.
Alle verfügbaren sACN-Quellen werden farblich markiert in der rechten Leiste angezeigt. Die
Adresszellen verwenden die gleiche Farbmarkierung, um anzuzeigen, welcher
Netzwerkteilnehmer Daten für diese Adresse sendet.
Öffnen Sie mit {About} die About-Anzeige für Adressen im ZIB.
Scrollen Sie mit den Tasten {t} oder {u} durch die verfügbaren Universen.
Konfigurationsmenü
Die Output-Anzeige verfügt über ein Konfigurationsmenü. Das Menü wird nach dem Auswählen
des Tabs und anschließendem Doppelklick auf den Reiter des Tabs geöffnet. Ist die Output-
Anzeige ausgewählt, können Sie ebenfalls des Zahnrad-Symbol anklicken, das in der Tableiste
zu finden ist, um das Konfigurationsmenü zu öffnen.
Systemgrundlagen 77
