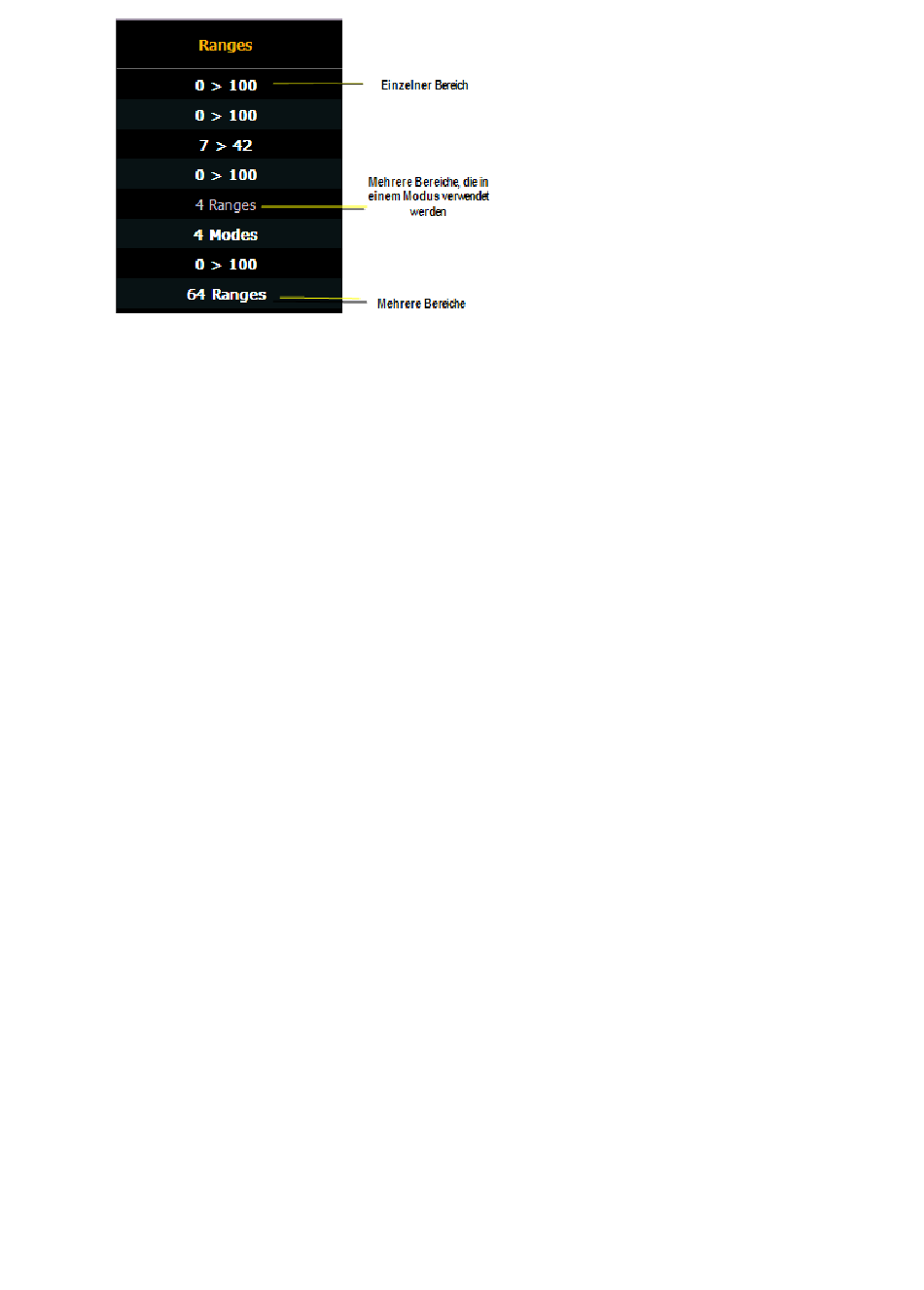

Sie können beispielsweise den Parameter „Goborad" nehmen und für jede Position des
Goborads einen Bereiche mit Minimal- und Maximalwerten festlegen. Sie können die Positionen
auch kennzeichnen und die Minimal- und Maximalwerte festlegen, die in der Kreisanzeige für
diesen Parameter angezeigt werden.
Um die Bereichswerte für jeden Parameter individuell zu definieren:
1.
Benutzen Sie die [Page]-Tasten, um zu dem Parameter zu navigieren, dem Sie Bereiche
hinzufügen möchten.
2.
Klicken Sie auf den Bereich. Das Bereichsfenster wird geöffnet.
3.
Bestimmen Sie die Gesamtzahl der Positionen, die der Parameter benötigt. Achten Sie
darauf, dass Sie bei Bedarf offene Positionen einbeziehen
4.
Drücken Sie {Neu} oder {+}, um Bereiche hinzuzufügen. Wiederholen Sie diesen Schritt,
bis Sie so viele Positionen haben, wie durch die in Schritt 3 festgelegte Anzahl benötigt
werden.
5.
Benutzen Sie die [Page]-Tasten, um den Bereich und das Feld auszuwählen, den/das Sie
bearbeiten möchten. Folgende Felder stehen zur Verfügung:
DMX Min – Geben Sie den Minimalwert (0 bis 255) für die zu definierende
•
Bereichsposition ein.
DMX Home – geben Sie den Homewert (0 bis 255) für die zu definierende
•
Bereichsposition ein.
DMX Max – Geben Sie den Maximalwert (0 bis 255) für die zu definierende
•
Bereichsposition ein.
User Min – Geben Sie den Wert ein, der dem Benutzer angezeigt wird (z. B. was in
•
der Live-Übersicht angezeigt wird), wenn die Position auf ihrem Minimalwert steht.
Der Wert kann zwischen -32767 und 65535 liegen.
User Home – Geben Sie den Wert ein, der dem Benutzer angezeigt wird (z. B. was in
•
der Live-Übersicht angezeigt wird), wenn der Parameter auf Home steht. Der Wert
kann zwischen -32767 und 65535 liegen.
User Max – Geben Sie den Wert ein, der dem Benutzer angezeigt wird, wenn die
•
Position ihren Maximalwert erreicht hat. Der Wert kann zwischen -32767 und 65535
liegen.
6.
Drücken Sie {Name}, um Bereiche zu benennen. Diese erscheinen in der Encoder-Anzeige
und der ML-Kontrolle, wenn der zugehörige Parameter für das neue Gerät angezeigt wird.
7.
Drücken Sie {Patch}, wenn Sie die Bearbeitung der Bereiche abgeschlossen haben.
Um einen Bereich zu löschen, wählen Sie ihn aus und drücken Sie {Löschen}.
Patch
131
