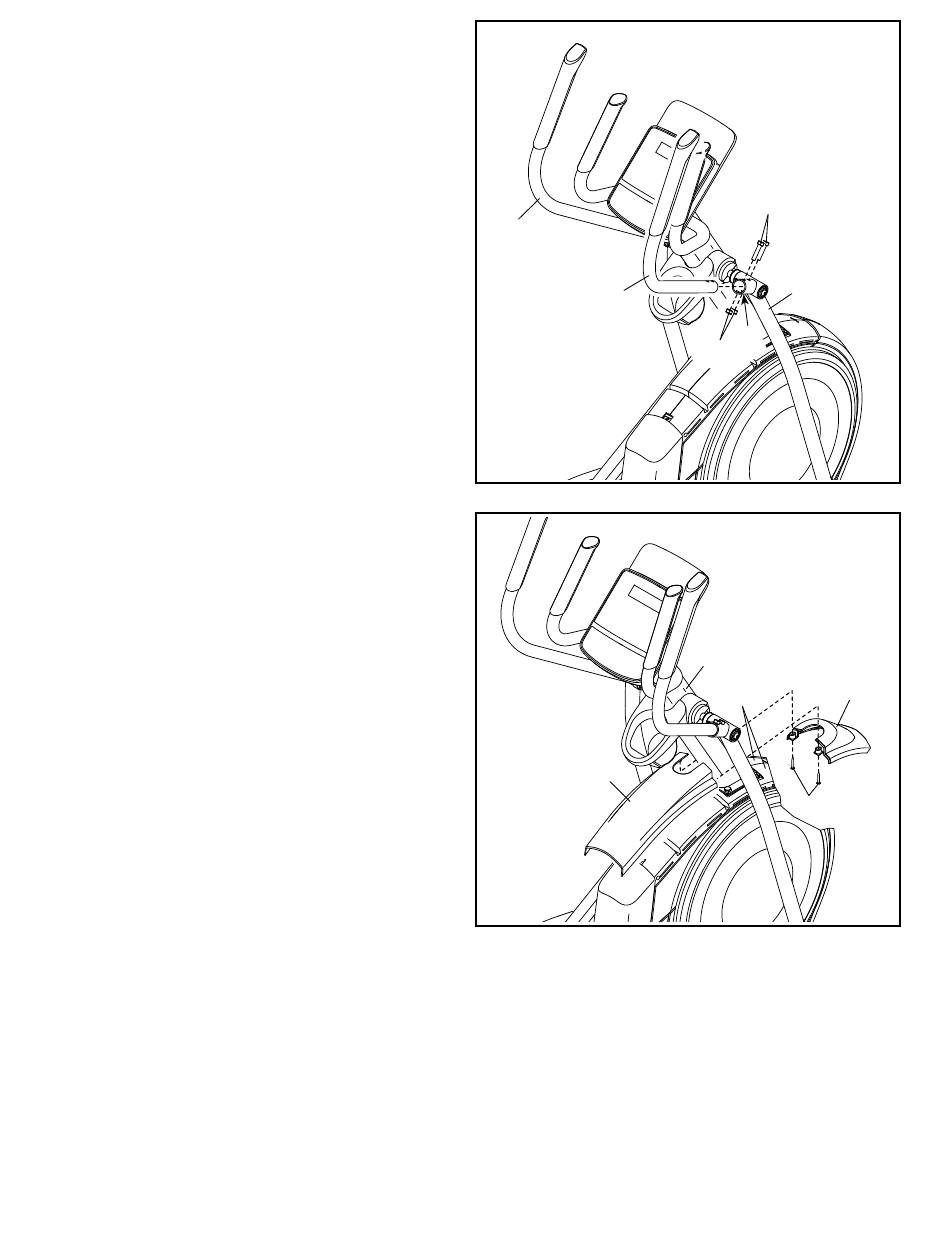

13. Identifizieren Sie den rechten Pendelgriff (61),
richten ihn wie abgebildet aus und schieben ihn
in den rechten Pendelschenkel (60).
Befestigen Sie den rechten Pendelgriff (61)
mit zwei M8 x 45mm Bolzen (96) und zwei M8
Sicherungsmuttern (102). Vergewissern Sie
sich, dass sich die Sicherungsmuttern in den
sechseckigen Löchern (C) befinden.
Wiederholen Sie diesen Schritt mit dem lin-
ken Pendelgriff (47).
14. Richten Sie die vordere Schutzabdeckung (94)
und die mittlere Schutzabdeckung (75) um den
Pfosten (4) aus, wie abgebildet. Dann befesti-
gen Sie diese aneinander mit zwei M4 x 16mm
Schrauben (101).
Dann drücken Sie die vordere Schutzabdeckung
(94) und die mittlere Schutzabdeckung (75) auf
den linken und rechten Schutz (73, 74).
13
47
61
14
75
12
96
60
C
102
4
94
73, 74
101
