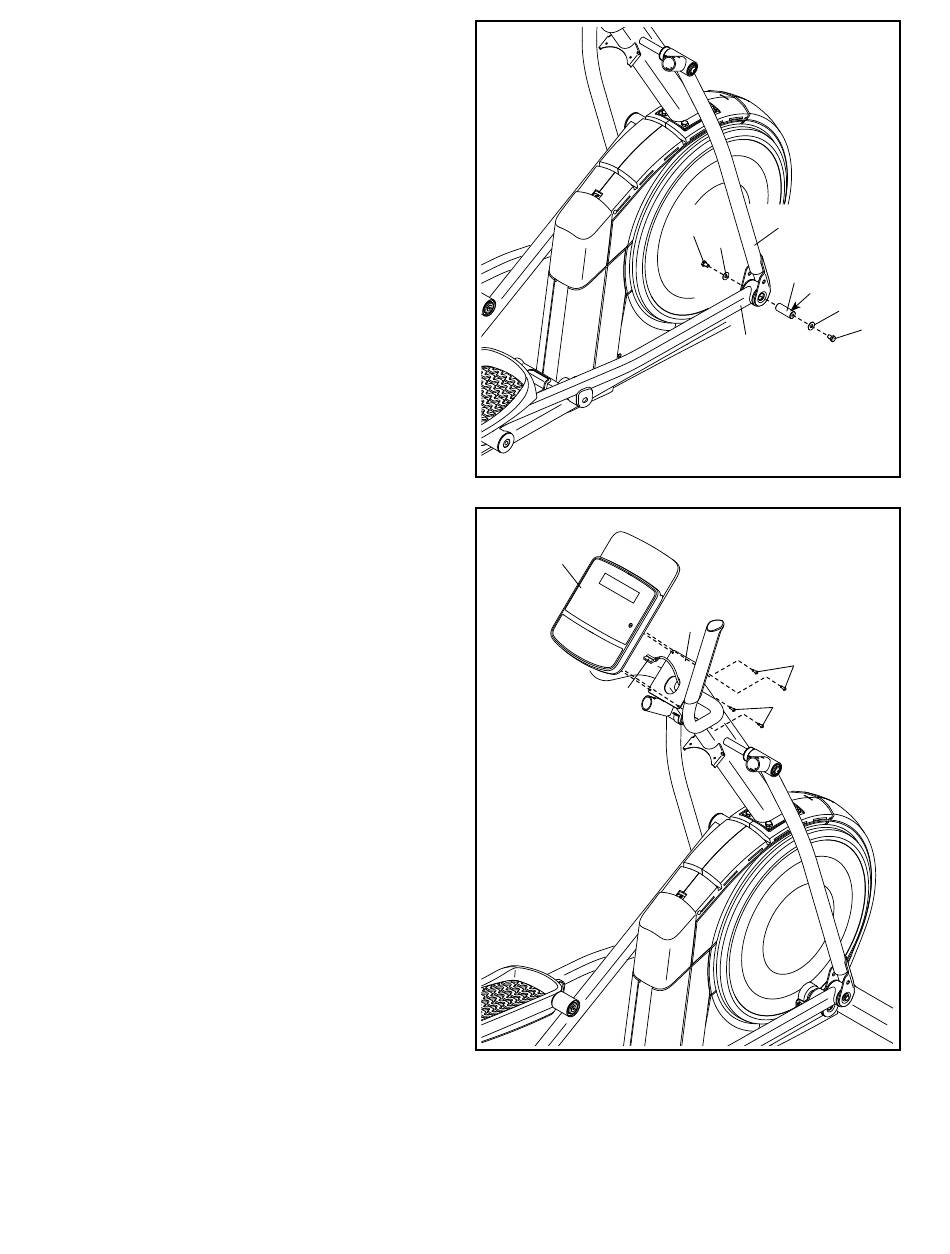

9. Tragen Sie Schmierfett auf eine der Pedal-
armachsen (64) auf.
Als Nächstes schieben Sie eine M8 x 22mm
Unterlegscheibe (14) auf eine M8 x 12mm
Schraube (82) und drehen die Schraube um ein
paar Drehungen in die Pedalarmachse (64) ein.
Während eine zweite Person das vordere Ende
des rechten Pedalarms (58) innerhalb der
Halterung des rechten Pendelschenkels (60)
hält, führen Sie die Pedalarmachse (64) in beide
Teile ein.
Als Nächstes schieben Sie eine M8 x 22mm
Unterlegscheibe (14) auf eine weitere M8 x
12mm Schraube (82) und drehen die Schraube
um ein paar Drehungen in die Pedalarmachse
(64) ein. Dann ziehen Sie beide Schrauben
gleichzeitig fest.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
10. Lösen und entsorgen Sie den Kabelbinder am
Hauptkabel (110).
Während eine zweite Person den Trainings-
computer (7) an den Pfosten (4) hält, stecken
Sie das Hauptkabel (110) in die Buchse am
Trainingscomputer.
Der Steckverbinder am Hauptkabel (110)
sollte ohne Schwierigkeiten in die Buchse
gleiten und einschnappen. Falls sich der
Steckverbinder nicht mit Leichtigkeit in eine
Buchse einführen lässt, drehen Sie den Steck-
verbinder um und versuchen es noch einmal.
Falls Sie den Steckverbinder nicht richtig
verbinden, könnte der Trainingscomputer (7)
beim Benutzen des Ellipsentrainers beschä-
digt werden.
Führen Sie die Überlänge der Kabel in den
Pfosten (4) oder Trainingscomputer (7) ein.
Tipp: Vermeiden Sie es, das Hauptkabel (110)
einzuklemmen. Befestigen Sie den Trainings-
computer (7) mit vier M4 x 16mm Schrauben
(101) am Pfosten (4). Drehen Sie anfangs alle
Schrauben lose ein, dann ziehen Sie diese
fest.
9
10
7
110
10
60
82
14
64
Schmierfett
14
58
Vermeiden
Sie es, das
Hauptkabel (110)
einzuklemmen
4
101
101
82
