3 - Installazione

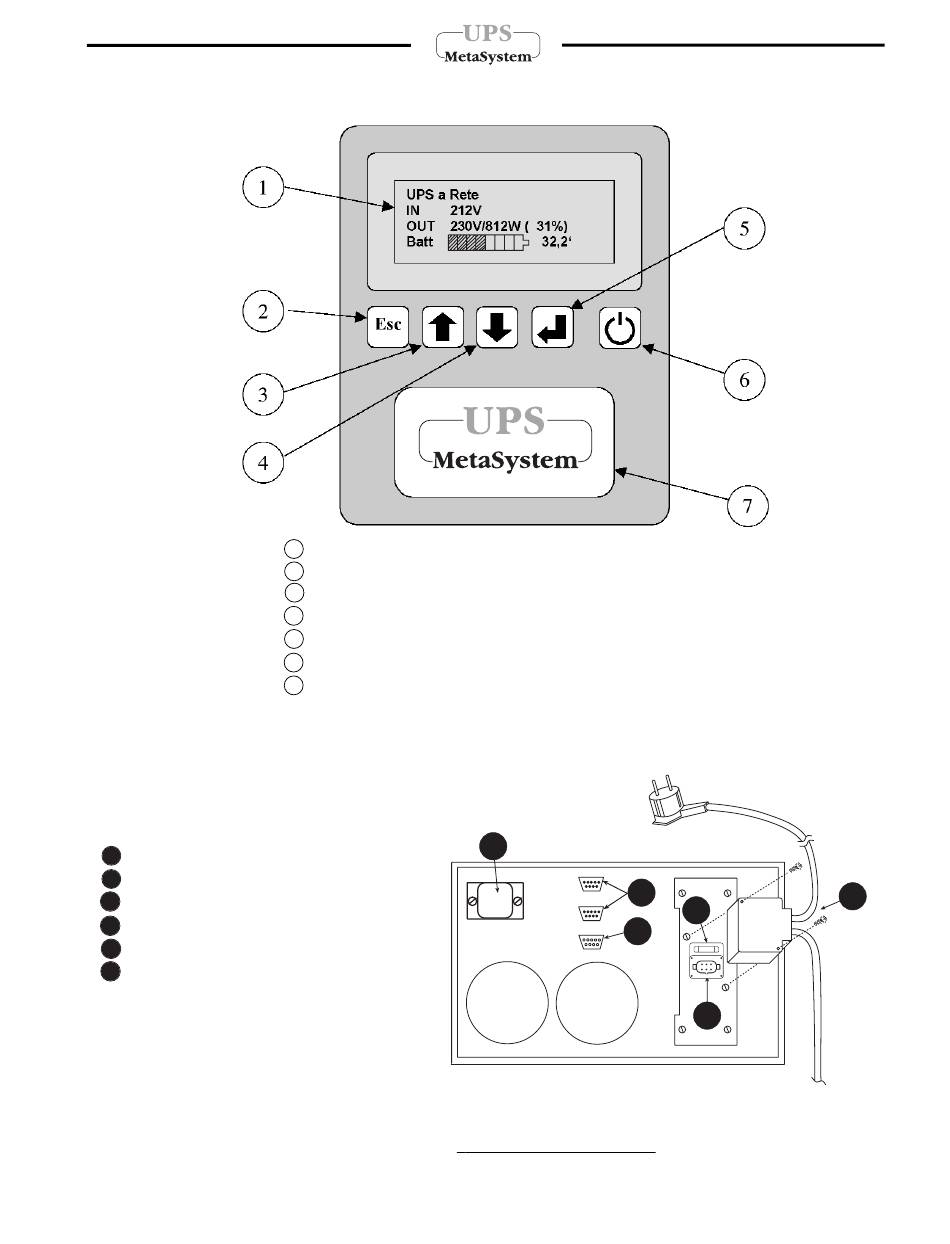

Pannello frontale
Procedura d'installazione
Connessioni elettriche
Singolo Cabinet (fig. 2):
8
Connettore Ingresso/Uscita
9
Spina Ingresso/Uscita
10
Fusibile d'Ingresso
11
Presa per Interfaccia seriale RS232 (9 P femm)
12
Prese a segnali Logici ( 9 P maschio)
13
Predisposizione per espansione autonomia
All manuals and user guides at all-guides.com
1 Display alfanumerico
2 Tasto ESC / uscita da funzioni / tacitazione segnalatore acustico
3 Tasto scorrimento precedente / aumenta valore
4 Tasto scorrimento successivo / diminuisci valore
5 Tasto invio / accettazione funzioni / accesso menu
6 Tasto di accensione / spegnimento
7 Indicatore stato di funzionamento multicolore (verde / giallo / rosso)
Fig. 2 Connessioni Elettriche
Alla rete di
distribuzione
elettrica
13
12
11
9
8
10
9
Agli utilizzatori
