3 - Installation

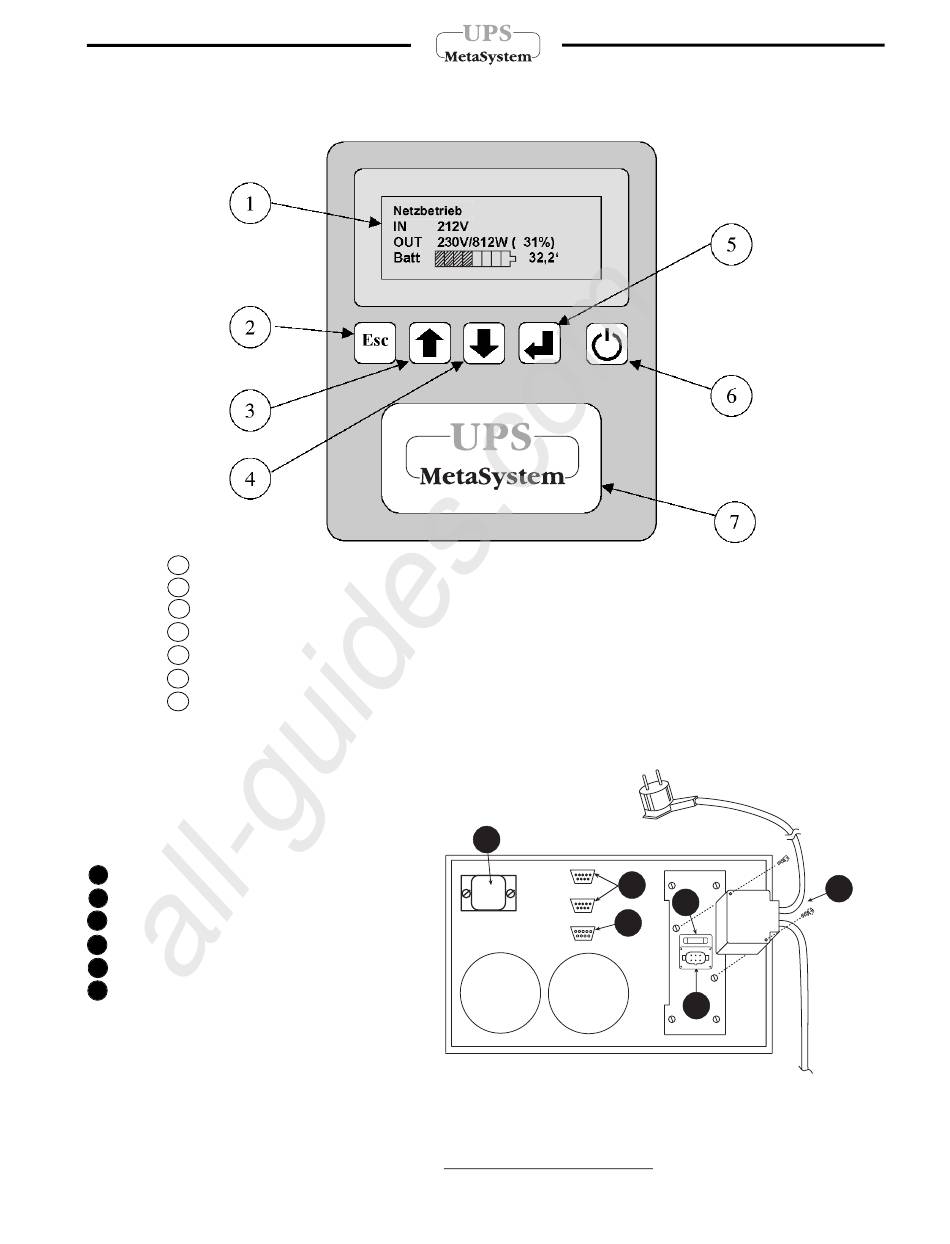

Bedienfront

1 Alphanumerisches Display
2 Taste ESC (Verlassen von Funktionen / Stummschalten des akustischen Signalgebers)
3 Pfeiltaste auf (zurückrollen / Werte erhöhen)
4 Pfeiltaste ab (vorrollen / Werte herabsetzen)
5 Eingabe-Taste (Annahme von Funktionen / Aufrufen von Menüs)
6 Taste Einschalten / Ausschalten
7 Mehrfarbige Zustandsanzeige (grün / gelb / rot)

Installation einer einzelnen Einheit

Elektrische Anschlüsse
Einzelne Einheit (Abb. 2):
8 Steckverbinder Eingang/Ausgang
9 Anschluss Eingang/Ausgang
10 Eingangssicherung
11 Serielle Schnittstelle RS232 (9-polig, weiblich)
12 Anschlüsse für Logiksignale ( 9-polig, männlich)
13 Vorbereitung für die Verlängerung der Autonomiezeit
All manuals and user guides at all-guides.com
13
Abb. 2 Elektrische Anschlüsse
61
Stromverteilnetz
12
10
11
9
8
Verbaucher
