3 - Installazione

Predisposizione per espansione Autonomia

L'UPS è dotato della predisposizione al collegamento di unità
batterie aggiuntive: per collegare uno o più cabinet aggiuntivi
all'unità singola procedere nel seguente modo:
1.

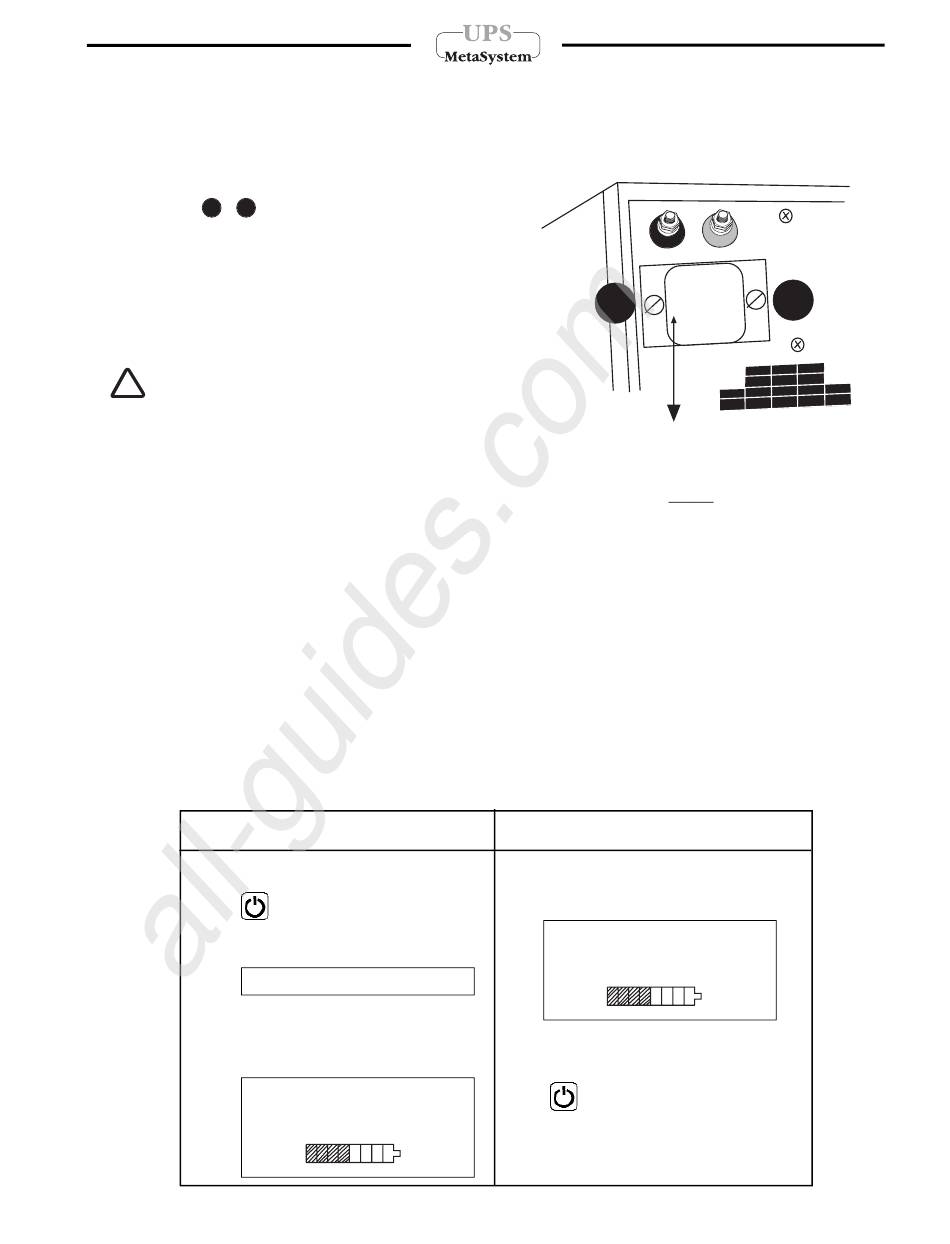

Svitare le viti 1 e 2 in figura 5 .
2.
Spostare il coperchio di protezione fino a scoprire completamente
i connettori posti all'interno della finestra.
3.
Stringere nuovamente le viti per assicurare la protezione metallica.
4.
Connettere con gli appositi cavi l'unità batterie all'UPS.
5.
Assicurare un buon contatto di terra tramite l'apposita treccia.
ATTENZIONE
Tutti i collegamenti vanno effettuati con
!
l'apparecchiatura spenta e scollegata dalla rete di
alimentazione.

Guida all'uso del Software autodiagnostico

Connessione
L'UPS è dotato di interfaccia standard RS232, grazie alla quale è possibile accedere, tramite un elaboratore, ad una
serie di dati relativi al funzionamento e alla storia dell'UPS. La funzione è utilizzabile tramite il programma di
interfacciamento per ambiente WINDOWS disponibile gratuitamente sul sito www.metasystem.it, connettendo una
porta seriale del PC alla presa di interfacciamento [11] presente sul retro dell'UPS, tramite un cavo RS232.

Procedure Operative

Premere il tasto
Il display visualizza
UPS in accensione.....
L'indicatore di stato indica la sequenza di
accensione (rosso, giallo, verde)
Il display visualizza lo stato di funzionamento
(esempio)
UPS a Rete
IN
OUT
Batt
All manuals and user guides at all-guides.com
Accensione
212V
230V/812W ( 31%)
32,2'
11
1
Fig. 5
Spegnimento
Durante il funzionamento (esempio)
UPS a Rete
IN 212V
OUT 230V/812W ( 31%)
Batt
Premere per alcuni secondi il tasto
I'avvisatore acustico emette alcuni brevi suoni
quindi il gruppo di continuità si spegne (5
secondi).
2
32,2'
