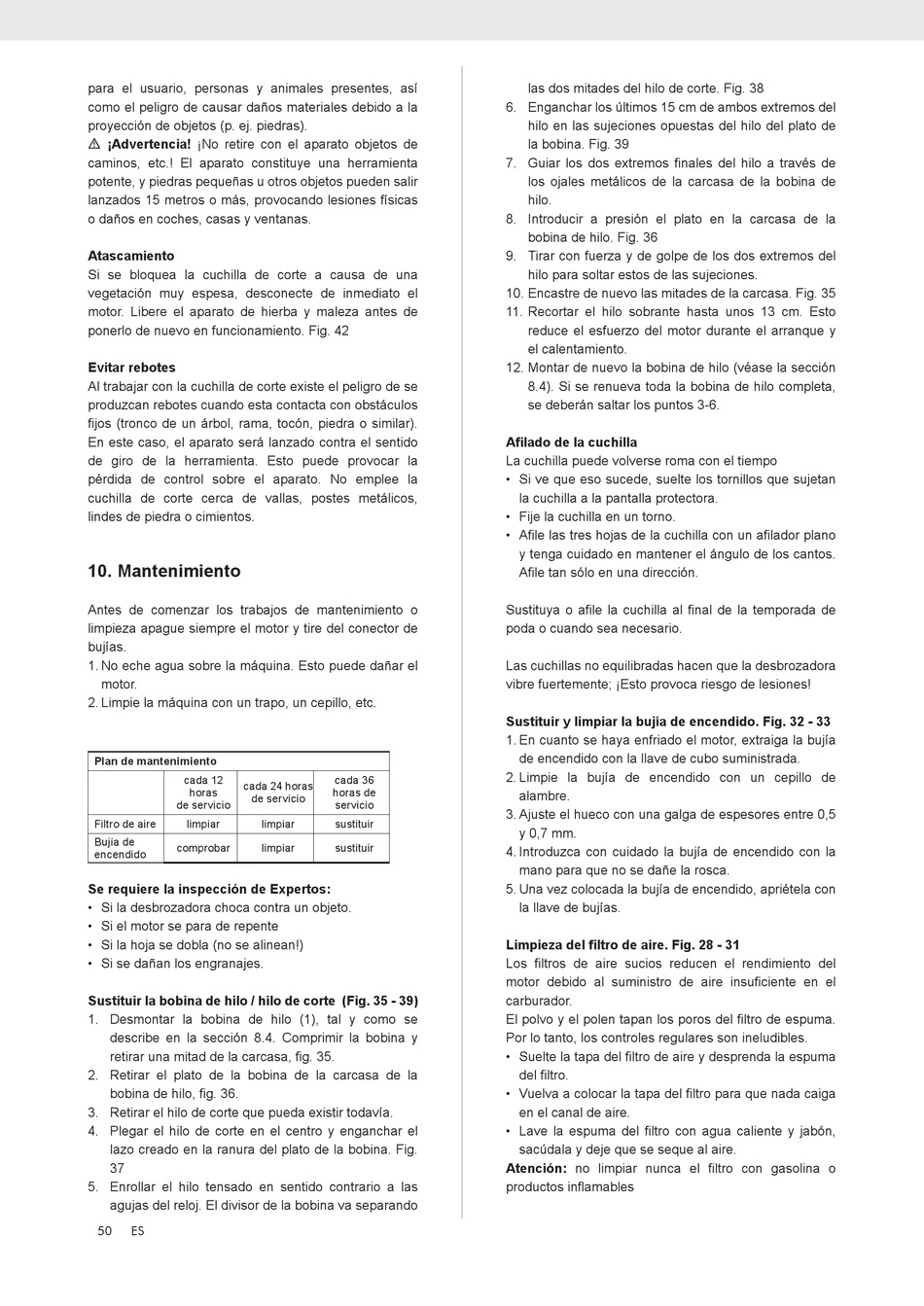

Mantenimiento - Scheppach BC52PB Originalbetriebsanleitung

para el usuario, personas y animales presentes, así
como el peligro de causar daños materiales debido a la
proyección de objetos (p. ej. piedras).
m ¡Advertencia! ¡No retire con el aparato objetos de
caminos, etc.! El aparato constituye una herramienta
potente, y piedras pequeñas u otros objetos pueden salir
lanzados 15 metros o más, provocando lesiones físicas
o daños en coches, casas y ventanas.
Atascamiento
Si se bloquea la cuchilla de corte a causa de una
vegetación muy espesa, desconecte de inmediato el
motor. Libere el aparato de hierba y maleza antes de
ponerlo de nuevo en funcionamiento. Fig. 42
Evitar rebotes
Al trabajar con la cuchilla de corte existe el peligro de se
produzcan rebotes cuando esta contacta con obstáculos
fijos (tronco de un árbol, rama, tocón, piedra o similar).
En este caso, el aparato será lanzado contra el sentido
de giro de la herramienta. Esto puede provocar la
pérdida de control sobre el aparato. No emplee la
cuchilla de corte cerca de vallas, postes metálicos,
lindes de piedra o cimientos.

10. Mantenimiento

Antes de comenzar los trabajos de mantenimiento o
limpieza apague siempre el motor y tire del conector de
bujías.
1. No eche agua sobre la máquina. Esto puede dañar el
motor.
2. Limpie la máquina con un trapo, un cepillo, etc.
Plan de mantenimiento
cada 12
cada 24 horas
horas
de servicio
de servicio
Filtro de aire limpiar limpiar
Bujía de
comprobar limpiar
encendido
Se requiere la inspección de Expertos:
• Si la desbrozadora choca contra un objeto.
• Si el motor se para de repente
• Si la hoja se dobla (no se alinean!)
• Si se dañan los engranajes.
Sustituir la bobina de hilo / hilo de corte (Fig. 35 - 39)
1. Desmontar la bobina de hilo (1), tal y como se
describe en la sección 8.4. Comprimir la bobina y
retirar una mitad de la carcasa, fig. 35.
2. Retirar el plato de la bobina de la carcasa de la
bobina de hilo, fig. 36.
3. Retirar el hilo de corte que pueda existir todavía.
4. Plegar el hilo de corte en el centro y enganchar el
lazo creado en la ranura del plato de la bobina. Fig.
37
5. Enrollar el hilo tensado en sentido contrario a las
agujas del reloj. El divisor de la bobina va separando
50 ES
6. Enganchar los últimos 15 cm de ambos extremos del
7. Guiar los dos extremos finales del hilo a través de
8. Introducir a presión el plato en la carcasa de la
9. Tirar con fuerza y de golpe de los dos extremos del
10. Encastre de nuevo las mitades de la carcasa. Fig. 35
11. Recortar el hilo sobrante hasta unos 13 cm. Esto
12. Montar de nuevo la bobina de hilo (véase la sección
Afilado de la cuchilla
La cuchilla puede volverse roma con el tiempo
• Si ve que eso sucede, suelte los tornillos que sujetan
• Fije la cuchilla en un torno.
• Afile las tres hojas de la cuchilla con un afilador plano
Sustituya o afile la cuchilla al final de la temporada de
poda o cuando sea necesario.
Las cuchillas no equilibradas hacen que la desbrozadora
vibre fuertemente; ¡Esto provoca riesgo de lesiones!
Sustituir y limpiar la bujía de encendido. Fig. 32 - 33
1. En cuanto se haya enfriado el motor, extraiga la bujía
2. Limpie la bujía de encendido con un cepillo de
cada 36
horas de
servicio
3. Ajuste el hueco con una galga de espesores entre 0,5
sustituir
sustituir
4. Introduzca con cuidado la bujía de encendido con la
5. Una vez colocada la bujía de encendido, apriétela con
Limpieza del filtro de aire. Fig. 28 - 31
Los filtros de aire sucios reducen el rendimiento del
motor debido al suministro de aire insuficiente en el
carburador.
El polvo y el polen tapan los poros del filtro de espuma.
Por lo tanto, los controles regulares son ineludibles.
• Suelte la tapa del filtro de aire y desprenda la espuma
• Vuelva a colocar la tapa del filtro para que nada caiga
• Lave la espuma del filtro con agua caliente y jabón,
Atención: no limpiar nunca el filtro con gasolina o
productos inflamables
las dos mitades del hilo de corte. Fig. 38
hilo en las sujeciones opuestas del hilo del plato de
la bobina. Fig. 39
los ojales metálicos de la carcasa de la bobina de
hilo.
bobina de hilo. Fig. 36
hilo para soltar estos de las sujeciones.
reduce el esfuerzo del motor durante el arranque y
el calentamiento.
8.4). Si se renueva toda la bobina de hilo completa,
se deberán saltar los puntos 3-6.
la cuchilla a la pantalla protectora.
y tenga cuidado en mantener el ángulo de los cantos.
Afile tan sólo en una dirección.
de encendido con la llave de cubo suministrada.
alambre.
y 0,7 mm.
mano para que no se dañe la rosca.
la llave de bujías.
del filtro.
en el canal de aire.
sacúdala y deje que se seque al aire.
