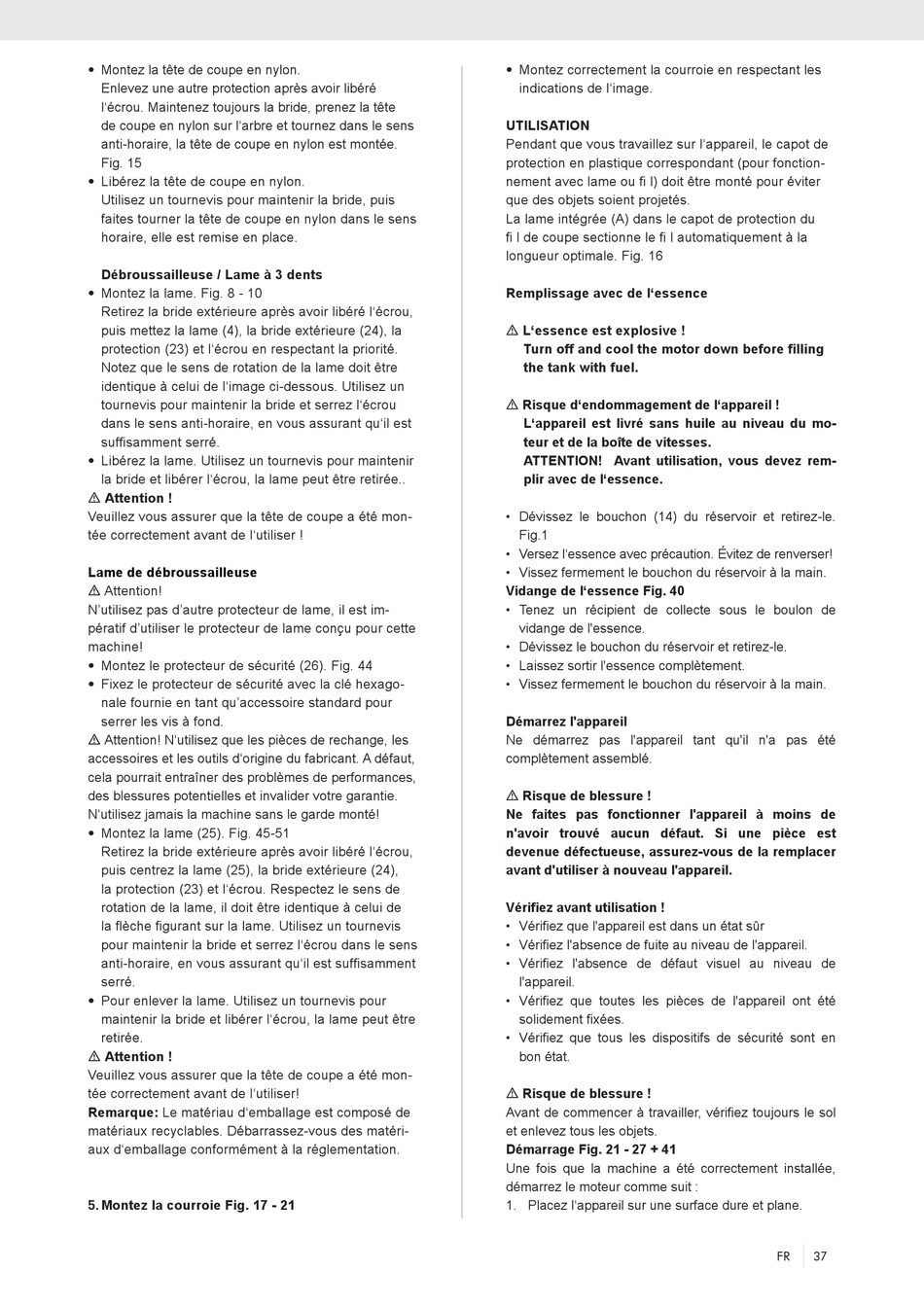

Scheppach BC52PB Originalbetriebsanleitung Seite 37

• Montez la tête de coupe en nylon.
Enlevez une autre protection après avoir libéré
l'écrou. Maintenez toujours la bride, prenez la tête
de coupe en nylon sur l'arbre et tournez dans le sens
anti-horaire, la tête de coupe en nylon est montée.
Fig. 15
• Libérez la tête de coupe en nylon.
Utilisez un tournevis pour maintenir la bride, puis
faites tourner la tête de coupe en nylon dans le sens
horaire, elle est remise en place.
Débroussailleuse / Lame à 3 dents
• Montez la lame. Fig. 8 - 10
Retirez la bride extérieure après avoir libéré l'écrou,
puis mettez la lame (4), la bride extérieure (24), la
protection (23) et l'écrou en respectant la priorité.
Notez que le sens de rotation de la lame doit être
identique à celui de l'image ci-dessous. Utilisez un
tournevis pour maintenir la bride et serrez l'écrou
dans le sens anti-horaire, en vous assurant qu'il est
suffisamment serré.
• Libérez la lame. Utilisez un tournevis pour maintenir
la bride et libérer l'écrou, la lame peut être retirée..
m Attention !
Veuillez vous assurer que la tête de coupe a été mon-
tée correctement avant de l'utiliser !
Lame de débroussailleuse
m Attention!
N'utilisez pas d'autre protecteur de lame, il est im-
pératif d'utiliser le protecteur de lame conçu pour cette
machine!
• Montez le protecteur de sécurité (26). Fig. 44
• Fixez le protecteur de sécurité avec la clé hexago-
nale fournie en tant qu'accessoire standard pour
serrer les vis à fond.
m Attention! N'utilisez que les pièces de rechange, les
accessoires et les outils d'origine du fabricant. A défaut,
cela pourrait entraîner des problèmes de performances,
des blessures potentielles et invalider votre garantie.
N'utilisez jamais la machine sans le garde monté!
• Montez la lame (25). Fig. 45-51
Retirez la bride extérieure après avoir libéré l'écrou,
puis centrez la lame (25), la bride extérieure (24),
la protection (23) et l'écrou. Respectez le sens de
rotation de la lame, il doit être identique à celui de
la flèche figurant sur la lame. Utilisez un tournevis
pour maintenir la bride et serrez l'écrou dans le sens
anti-horaire, en vous assurant qu'il est suffisamment
serré.
• Pour enlever la lame. Utilisez un tournevis pour
maintenir la bride et libérer l'écrou, la lame peut être
retirée.
m Attention !
Veuillez vous assurer que la tête de coupe a été mon-
tée correctement avant de l'utiliser!
Remarque: Le matériau d'emballage est composé de
matériaux recyclables. Débarrassez-vous des matéri-
aux d'emballage conformément à la réglementation.
5. Montez la courroie Fig. 17 - 21
• Montez correctement la courroie en respectant les
indications de l'image.
UTILISATION
Pendant que vous travaillez sur l'appareil, le capot de
protection en plastique correspondant (pour fonction-
nement avec lame ou fi l) doit être monté pour éviter
que des objets soient projetés.
La lame intégrée (A) dans le capot de protection du
fi l de coupe sectionne le fi l automatiquement à la
longueur optimale. Fig. 16
Remplissage avec de l'essence
m L'essence est explosive !
Turn off and cool the motor down before filling
the tank with fuel.
m Risque d'endommagement de l'appareil !
L'appareil est livré sans huile au niveau du mo-
teur et de la boîte de vitesses.
ATTENTION! Avant utilisation, vous devez rem-
plir avec de l'essence.
• Dévissez le bouchon (14) du réservoir et retirez-le.
Fig.1
• Versez l'essence avec précaution. Évitez de renverser!
• Vissez fermement le bouchon du réservoir à la main.
Vidange de l'essence Fig. 40
• Tenez un récipient de collecte sous le boulon de
vidange de l'essence.
• Dévissez le bouchon du réservoir et retirez-le.
• Laissez sortir l'essence complètement.
• Vissez fermement le bouchon du réservoir à la main.
Démarrez l'appareil
Ne démarrez pas l'appareil tant qu'il n'a pas été
complètement assemblé.
m Risque de blessure !
Ne faites pas fonctionner l'appareil à moins de
n'avoir trouvé aucun défaut. Si une pièce est
devenue défectueuse, assurez-vous de la remplacer
avant d'utiliser à nouveau l'appareil.
Vérifiez avant utilisation !
• Vérifiez que l'appareil est dans un état sûr
• Vérifiez l'absence de fuite au niveau de l'appareil.
• Vérifiez l'absence de défaut visuel au niveau de
l'appareil.
• Vérifiez que toutes les pièces de l'appareil ont été
solidement fixées.
• Vérifiez que tous les dispositifs de sécurité sont en
bon état.
m Risque de blessure !
Avant de commencer à travailler, vérifiez toujours le sol
et enlevez tous les objets.
Démarrage Fig. 21 - 27 + 41
Une fois que la machine a été correctement installée,
démarrez le moteur comme suit :
1. Placez l'appareil sur une surface dure et plane.
FR 37
