Unterhalb von Arbeitsplatten

(Bei Installation unterhalb einer vorhandenen
Arbeitsplatte)

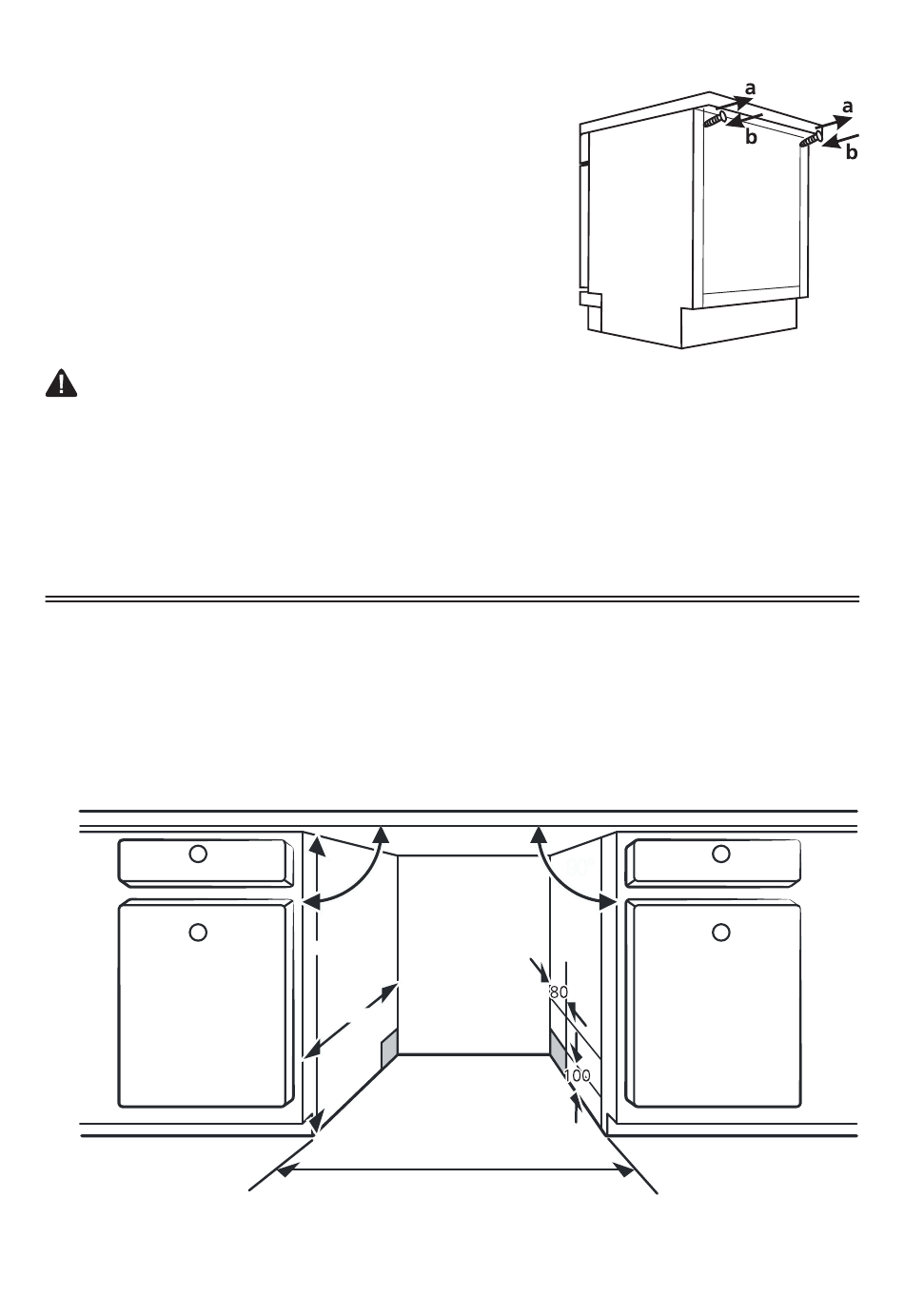

Die meisten modernen Einbauküchen verfügen über eine
durchgehende Arbeitsplatte, unter der Unterschränke
und Elektrogeräte installiert werden können. Wenn dies
auch auf Ihre Küche zutrifft, entfernen Sie die obere
Abdeckung des Geschirrspülers, indem Sie die Schrauben
unterhalb der Kante auf der Rückseite entfernen (a).
Achtung
Nachdem Sie die Abdeckung entfernt haben, müssen Sie die Schrauben wieder einsetzen (b).
Dadurch reduziert sich die Höhe des Geräts auf 815 mm (ISO-Wert), wodurch das Gerät
dann perfekt unter jede Arbeitsplatte passt
Einbau
(für Semi- und Voll-integrierbare
Schritt 1. Auswahl des optimalen Aufstellungsorts für den Geschirrspüler
Der Aufstellungsort des Geschirrspülers sollte sich in der Nähe der Wasserzuleitung und
des Abwasserablaufs sowie einer Steckdose befinden.
Die Abbildungen zeigen die Küchenmöbelabmessungen und die Installationsposition des
Geschirrspülers.
1. Der Abstand zwischen der Oberseite des Geschirrspülers und dem Küchenmöbel sowie
der bündig mit dem Küchenmöbel abschließenden Tür beträgt weniger als 5 mm.
90°
Eingänge für
Elektrik,
820 mm
Wasserzulauf-
leitung und
Abwasserlei-
580 mm
tung
Platz zwischen Küchenmö-
belboden und Fußboden
600 mm (für 60-cm-Modell)
450 mm (für 45-cm-Modell)
20
Modelle)
90°
