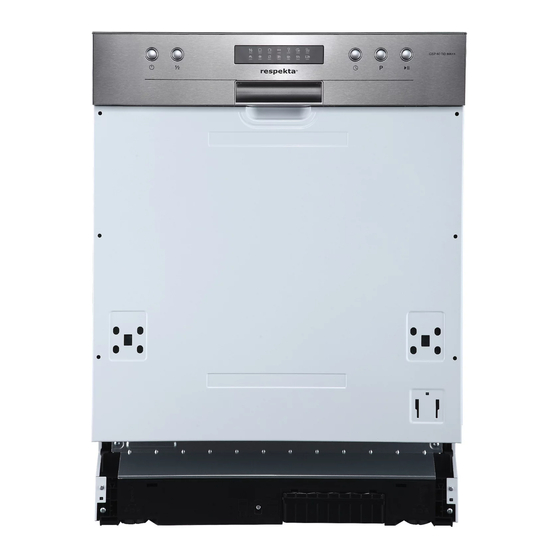

Respekta GSP60TIDM Bedienungs- & Installationsanleitung

Einbau geschirrspüler
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Bedienungs- &
Mod. No.:
D
Installationsanleitung
Einbau Geschirrspüler
Operating- & installation
GB
instructions
Built-in Dishwasher
GSP60TIDM
EN 60436/2020
www.respekta.info
NEG-Novex Großhandelsgesellschaft für Elektro- und Haustechnik GmbH,
Chenover Str. 5, D-67117 Limburgerhof

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Respekta GSP60TIDM

Inhaltszusammenfassung für Respekta GSP60TIDM

  • Seite 1 Bedienungs- & Mod. No.: Installationsanleitung Einbau Geschirrspüler Operating- & installation instructions Built-in Dishwasher GSP60TIDM EN 60436/2020 www.respekta.info NEG-Novex Großhandelsgesellschaft für Elektro- und Haustechnik GmbH, Chenover Str. 5, D-67117 Limburgerhof...
  • Seite 2 Lieber Kunde, wir danken Ihnen, für das in uns gesetzte Vertrauen und für den Erwerb eines Einbaugerätes aus unserem Sortiment. Das von Ihnen erworbene Gerät ist so konzipiert, dass es den Anforderungen im Haushalt entspricht. Wir bitten Sie die vorliegende Bedienungsanleitung, die Ihnen die Einsatzmöglichkeiten und die Funktionsweise Ihres Gerätes beschreibt, genau zu beachten.
  • Seite 3 INHALT TEIL I SICHERHEITSINFORMATIONEN PRODUKTÜBERSICHT Benutzung des Geschirrspülers Regeneriersalz Auffüllen Tipps für Korbbeladung REINIGUNG UND PFLEGE nterne Pflege Generelle Pflege INSTALLATIONS ANLEITUNG Stromanschluss Wasser Zu- & Ablauf Anschluss des Ablaufschlauchs Aufstellen des Geräts Freistehende Installation Einbauinstruktionen(für integrierbare Geräte) TIPPS FÜR FEHLERBEHEBUNG Verfügbarkeit von Ersatzteilen Beladung der Körbe INFORMATION:...

  • Seite 4: Sicherheitsinformation

    SICHERHEITSINFORMATION WARNUNG Befolgen Sie bei der Verwendung Ihres Geräts die unten aufgeführten Vorsichtsmaßnahmen: Installation und Reparatur dürfen nur von einem qualifizierten Techniker durchgeführt werden Dieses Gerät ist für den Gebrauch im Haushalt und ähnlichen Anwendungen bestimmt, wie: - Küchenbereiche des Personals in Geschäften, Büros und anderen Arbeitsumgebungen;...
  • Seite 5 es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Benutzung des Gerätes eingewiesen. Verpackungsmaterial kann für Kinder gefährlich sein! Dieses Gerät ist nur für den Hausgebrauch in Innenräumen bestimmt. Tauchen Sie das Gerät, das Kabel oder den Stecker nicht in Wasser oder andere Flüssigkeiten, um sich vor der Gefahr eines Stromschlags zu schützen.
  • Seite 6 Verändern Sie den mit dem Gerät gelieferten Stecker nicht, wenn er nicht in die Steckdose passt. Lassen Sie von einem qualifizierten Elektriker eine geeignete Steckdose installieren. Missbrauchen, sitzen oder stellen Sie sich nicht auf die Tür oder den Geschirrkorb des Geschirrspülers. Betreiben Sie Ihren Geschirrspüler nicht, wenn nicht alle Gehäuseverkleidungen richtig angebracht sind.
  • Seite 7 Waschen Sie keine Plastikartikel, es sei denn, sie sind gekennzeichnet „spülmaschinengeeignet“ oder gleichwertig. Für nicht gekennzeichnete Kunststoffartikel, die nicht so gekennzeichnet sind, lesen Sie die Empfehlungen des Herstellers. Verwenden Sie nur Reiniger und Klarspüler, die für die Verwendung in einer automatischen Geschirrspülmaschine empfohlen werden.

  • Seite 8: Entsorgung

    ENTSORGUNG Zur Entsorgung der Verpackung und der Gerät diese bitte zu einem Recyclinghof bringen. Schneiden Sie das Stromkabel ab und machen Sie die Türschließvorrichtung unbrauchbar. Kartonverpackungen werden aus Recyclingpapier hergestellt und sollten der Altkartonsammlung zum Recycling zugeführt werden. Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß...

  • Seite 9: Produktübersicht

    PRODUKTÜBERSICHT WICHTIG: Um die beste Leistung Ihres Geschirrspülers zu erzielen, lesen Sie vor dem ersten Gebrauch die Bedienungsanleitungen gründlich durch. Wasser Zuleitung Sprüharm Salzbehälter Filter Geschirr- Spülmittel Dispenser INFORMATION: Bilder dienen nur als Referenz, verschiedene Modelle können unterschiedlich sein.

  • Seite 10: Benutzung Des Geschirrspülers

    BENUTZUNG DES GESCHIRRSPÜLERS Vor der Benutzung 1. Regeneriersalzbehäter füllen 2. Geschirrspülmittel einfüllen 3. Klarspülmittel einfüllen 4. Geschirrkorb beladen Kapitel "Wasserenthärtung" im Teil II beachten Regeneriersalz einfüllen Information: Wenn Ihr Modell keinen Wasserenthärter hat, können Sie diesen Abschnitt überspringen. Verwenden Sie immer Salz, das für die Spülmaschine bestimmt ist. Der Salzbehälter befindet sich unter dem Unterkorb und sollte wie nachfolgend beschrieben befüllt werden: WARNUNG...
  • Seite 11 Bitte befolgen Sie die folgenden Schritte zum Hinzufügen von Spülmaschinensalz: 1. Entfernen Sie den unteren Korb und schrauben Sie den Behälterdeckel ab. 2. Stecken Sie das Ende des Trichters (falls mitgeliefert) in das Loch und gießen Sie ca. 1,5 kg Geschirrspülsalz ein. 3.

  • Seite 12: Tipps Für Korbbeladung

    Tipps für Korbbeladung Oberkorb einstellen (soweit vorhanden) Die Höhe des Oberkorbs lässt sich leicht verstellen, um größeres Geschirr im Ober- oder Unterkorb unterzubringen. untere Position Oberkorb entfernen Oberkorb herausziehen obrere Position Korb auf unteren oder oberen Rollen Korb einschieben in die Auszugschienen einführen...

  • Seite 13: Gläserhalter Zurückklappen

    Gläserhalter zurückklappen Um Platz für höhere Gegenstände im Oberkorb zu schaffen, heben Sie den Gläserhalter nach oben. Dann können Sie hohe Gläser daran anlehnen. Sie können den Gläserhalter auch entfernen, wenn er für die Verwendung nicht benötigt wird. Einklappen der Regalböden Die Stäbe des Unterkorbs dienen zur Aufnahme von Tellern und einer Platte.

  • Seite 14: Reinigung Und Pflege

    REINIGUNG UND PFLEGE Äussere Pflege Reinigen Sie die Türdichtungen regelmäßig mit einem weichen, feuchten Tuch, um Speisereste zu entfernen. Beim Beladen des Geschirrspülers können Speise- und Getränkereste auf die Seiten der Geschirrspülertür tropfen. Diese Oberflächen befinden sich außerhalb des Spülraums und sind für Wasser aus den Sprüharmen nicht zugänglich.
  • Seite 15 Grobfilterr Coarse filter Hauptfilter Main filter Feinfilter ÖFFNEN Open Der Feinfilter kann vom Boden Halten Sie den Grobfilter fest und drehen Sie ihn gegen den der Filtereinheit abgezogen Uhrzeigersinn, um den Filter zu werden. Der Grobfilter lässt sich entriegeln. Heben Sie den Filter nach vom Hauptfilter lösen, indem man oben aus der Spülmaschine.
  • Seite 16 Sprüharme Es ist notwendig, die Sprüharme regelmäßig zu reinigen, da hartes Wasser Chemikalien die Sprüharmdüsen und Lager verstopfen können. Um die Sprüharme zu reinigen, befolgen Sie die folgenden Anleitungen: Um den Oberen Sprüharm (wo Um den unteren Sprüharm zu vorhanden) zu entfernen, halten Sie entfernen, ziehen Sie den die Mutter in der Mitte fest und Sprüharm nach oben heraus.
  • Seite 17 Generelle Pflege des Geschirrspülers Frostschutz Bitte treffen Sie im Winter Frostschutzmaßnahmen an der Spülmaschine. Bitte gehen Sie nach jedem Waschgang wie folgt vor: 1. Unterbrechen Sie die Stromversorgung des Geschirrspülers an der Stromquelle. 2. Schalten Sie die Wasserzufuhr ab und trennen Sie das Wassereinlassrohr vom Wasserventil.

  • Seite 18: Stromanschluss

    INSTALLATIONS ANLEITUNG WARNUNG Stromschlaggefahr Trennen Sie die Stromversorgung, bevor Sie den Geschirrspüler installieren. Andernfalls kann es zu Tod oder Stromschlag kommen. ACHTUNG Die Installation der Rohre und elektrischen Geräte sollte von Fachleuten durchgeführt werden. Stromanschluss: WARNUNG Zur persönlichen Sicherheit: Verwenden Sie für dieses Gerät kein Verlängerungskabel oder einen Adapterstecker.

  • Seite 19: Wasser Zu- Und Ablauf

    Wasser Zu- und Ablauf Kaltwasseranschluss Schließen Sie den Kaltwasserzulaufschlauch an einen 3/4(Zoll)- Gewindeanschluss an und stellen Sie sicher, dass er fest sitzt. Wenn die Wasserleitungen neu sind oder längere Zeit nicht benutzt wurden, lassen Sie das Wasser laufen, um sicherzustellen, dass das Wasser klar ist. gewöhnlicher Diese Vorsichtsmaßnahme ist erforderlich, um zu Zulaufschlauch...

  • Seite 20: Anschluss Des Ablaufschlauchs

    Anschluss des Ablaufschlauchs Stecken Sie den Ablaufschlauch in ein Ablaufrohr mit einem Mindestdurchmesser von 4 cm oder lassen Sie ihn in die Spüle einlaufen und achten Sie darauf, ihn nicht zu biegen oder zu quetschen. Die Höhe des Abflussrohrs muss weniger als 1000 mm betragen.

  • Seite 21: Aufstellen Des Geräts

    Aufstellen des Geräts Stellen Sie das Gerät am gewünschten Standort auf. Die Rückseite sollte an der dahinter liegenden Wand und die Seiten an den angrenzenden Schränken oder Wänden anliegen. Der Geschirrspüler ist mit Wasserzu- und -ablaufschläuchen ausgestattet, die entweder rechts oder links positioniert werden können, um eine ordnungsgemäße Installation zu erleichtern.

  • Seite 22: Einbau Installation

    Montage unter einer Arbeitsplatte: In den meisten modernen Einbauküchen gibt es nur eine einzige Arbeitsplatte, unter der Schränke und Elektrogeräte eingebaut sind. Entfernen Sie in diesem Fall -wenn vorhanden- die Arbeitsplatte des Geschirrspülers, indem Sie die Schrauben unter der hinteren Kante der Platte (a) lösen.

  • Seite 23: Schritt 2. Abmessungen Und Installation Der Dokorplatte

    2. Wenn der Geschirrspüler an einer Ecke des Schranks installiert ist, sollte beim Öffnen der Tür etwas Platz vorhanden sein. Schrank GSP Tür Mindestmass 50 mm INFORMATION: Je nachdem, wo sich Ihre Steckdose befindet, müssen Sie möglicherweise ein Loch in die gegenüberliegende Schrankseite schneiden. Schritt 2.

  • Seite 24: Schritt 3. Spannungseinstellung Der Türfeder

    Vollintegriertes Modell: Bringen Sie den Haken am Dekorpaneel an und stecken Sie den Haken in den Schlitz der Außentür des Geschirrspülers (siehe Abbildung A). Nach der Positionierung des Paneels befestigen Sie das Paneel mit Schrauben und Bolzen an der Außentür (siehe Abbildung B). 1.

  • Seite 25: Schritt 4. Installationsschritte Für Die Spülmaschine

    Schritt 4. Installationsschritte für die Spülmaschine Bitte beachten Sie die spezifischen Installationsschritte in den Installationszeichnungen 1. Bringen Sie die Kondensations-Schutzfolie unter der Arbeitsfläche des Schranks an. Bitte achten Sie darauf, dass der diese bündig mit der Kante der Arbeitsfläche abschließt. (Schritt 2) 2.

  • Seite 26: Schritt 5. Geschirrspüler Ausrichten

    Schritt 5. Geschirrspüler ausrichten: Der Geschirrspüler muss für einen ordnungsgemäßen Betrieb des Geschirrkorbs und die Spülleistung waagerecht stehen. Legen Sie eine Wasserwaage auf die Tür und die Einschubschiene im Spülraum, um zu überprüfen, ob der Geschirrspüler waagerecht steht. Nivellieren Sie den Geschirrspüler, indem Sie die drei Nivellierfüße einzeln einstellen.

  • Seite 27: Tipps Für Fehlerbehebung

    TIPPS FÜR FEHLERBEHEBUNG Bevor Sie den Kundendienst anrufen: Die meisten Fehler können selbst behoben werden, ohne den Kundendienst anzurufen. Beachten Sie nachstehende Fehlerbeschreibungen und Lösungen. Mögl. Ursache Was ist zu tun Problem Programm startet Sicherung Sicherung ersetzen bzw. Schutz- durchgebrannt oder FI schalter zurück.
  • Seite 28 Mögl. Ursache Was ist zu tun Problem Verschütteter Klarspüler. Wischen Sie verschüttetes Klarspülmittel immer sofort auf. Rückstände im Eventuell wurde ein Achten Sie darauf, dass das Spülraum Reinigungsmittel mit Spülmittel keine Farbstoffe enthält. Farbstoff verwendet. Innenraum mit feuchtem, weiches Weißer Film auf der Mineralstoffe durch Tuch mit Geschirrspülmittel Innenfläche...
  • Seite 29 Mögl. Ursache Was ist zu tun Problem Das Geschirr ist Spülmittel höher dosieren Nicht genügend nicht sauber Spülmittel dosiert. Gegenstände Ordne die Gegenstände neu an, blockieren die Bewe- damit sich das Sprüharm frei gung der Sprüharme. drehen kann. Filterkombination Reinigen Sie die Filter und/oder nicht sauber oder nicht setzen Sie sie richtig ein.

  • Seite 30: Verfügbarkeit Von Ersatzteilen

    Mögl. Ursache Was ist zu tun Problem Geschirr ist Falsches Programm Bei einem kurzen Programm ist die gewählt nicht trocken Waschtemperatur niedriger, was die Reinigungsleistung verringert. Wählen Sie ein Programm mit langer Waschzeit. Verwendung von Wasserabperlung ist bei diesen Artikeln schwieriger. Besteck oder Besteck mit einer Geschirr dieser Art ist nicht zum minderwertigen...
  • Seite 31 Beladung der Körbe Nach Das Beladen des Geschirrspülers bis zur vollen Kapazität trägt zur Energie- und Wassereinsparung bei. Oberkorb: Bezeichnung Anzahl Tassen Untertassen Gläser Becher Kleiner Kochtopf Ofentopf Anzahl Bezeichnung Dessertschalen Essteller Suppenteller e Schale Dessertschale Bowle Glas Bowle Bowle Besteckkorb...
  • Seite 32 Besteckregal Hinweis Besteckkorb Bezeichnung Anzahl Suppenlöffel Gabeln Messer Teelöffel löffel Informationen zur Vergleichbarkeit Servierlöffel Prüfungen nach EN60436 Kapazität: 12 Maßgedecke Serviergabel Position des Oberkorbs: untere Position Soßenkelle Programm: ECO Klarspülereinstellung: Max Weichspülereinstellung: H3...

  • Seite 33: Garantiebedingungen

    INHALT TEIL II Kurzanleitung Bedienpanel Wasserenthärter Geschirr Vorbereitung und Beladung Funtion Klarspüler und Reinigungsmittel Füllen des Klarspülbehälters Spülmittel (Reinigungsmittel) Dispenser füllen PROGRAMMIEREN Programmtabelle Energiesparen Starten eines Waschgangs Ändern des Programms in der Mitte des Zyklus Nachbeladung von Geschirr ERROR CODES TECHNISCHE INFORMATIONEN Garantiebedingungen INFORMATION:...
  • Seite 34 KURZANLEITUNG Bitte lesen Sie den entsprechenden Inhalt in der Bedienungsanleitung für eine detaillierte Bedienungsmethode. Installation Bitte lesen Sie den Abschnitt „INSTALLATIONSANLEITUNG“ von TEIL I SEITE 17 Innenseite Aussenseitee Korbbeladung Entfernen der größeren Rückstände auf dem Besteck Programm wählen und Spülmittel- und Klarspüler Dispenser auffüllen Geschirrspüler starten...

  • Seite 35: Bedienpanel

    BENUTZUNG DES GESCHIRRSPÜLERS Bedienpanel Bedienungstasten Taste zum Einschalten drücken, Der Bildschirm leuchtet auf. EIN/AUS Die Halbbeladungsfunktion können Sie sie nur verwenden, wenn Sie nur wenig bzw. weniger als 6 Gedeckteile haben, Reduzerter Wasser- und Energieverbrauch kann nur mit Intensiv, Universal, ECO, Glas und 90min verwendet werden Halbe Ladung Beim Drücken dieser Taste leuchtet die entsprechende...
  • Seite 36 Display Intensiv Stark verschmutzte Gegenstände sind Töpfe und Pfannen. Mit angetrocknetem Essen. Universal Für normal verschmutzte Ladungen wie Töpfe, Teller, Gläser und leicht verschmutzte Pfannen. Dies ist das Standardprogramm für normal verschmutzte Beladungen wie Töpfe, Teller, Gläser Programm anzeige und leicht verschmutzte Pfannen. Glass Für leicht verschmutztes Geschirr und Glas.
  • Seite 37 Wasserenthärter Der Wasserenthärter muss manuell über den Wasserhärteregler eingestellt werden. Der Wasserenthärter ist so konzipiert, dass er Mineralien und Salze aus dem Wasser entfernt, die den Betrieb des Geräts beeinträchtigen oder beeinträchtigen könnten. Je mehr Mineralien vorhanden sind, desto härter ist Ihr Wasser.

  • Seite 38: Geschirrvorbereitung Und Ladung

    Bitte lesen Sie Ziffer 3 Einfüllen des Salzes in den Salzbehälter von TEIL Ⅰ: Wenn Ihrem Geschirrspüler Salz fehlt. INFORMATION: Wenn Ihr Modell keinen Wasserenthärter hat, können Sie diesen Abschnitt überspringen. Die Härte des Wassers variiert von Ort zu Ort. Bei Verwendung von hartem Wasser in der Spülmaschine bilden sich Ablagerungen auf dem Geschirr und Besteck.

  • Seite 39: Empfehlungen Zum Beladen Des Geschirrspülers

    Empfehlungen zum Beladen des Geschirrspülers Kratzen Sie größere Mengen Essensreste ab. Weichen Sie Reste von angebrannten Speisen in Pfannen ein. Es ist nicht notwendig, das Geschirr unter fließendem Wasser abzuspülen. Befolgen Sie diese Richtlinien zum Beladen, um die beste Leistung des Geschirrspülers zu erzielen.

  • Seite 40: Beladung Des Unterkorbs

    Beladen des Oberkorbs Der obere Korb ist so konzipiert, dass er empfindliches und leichteres Geschirr wie Gläser, Kaffee- und Teetassen und Untertassen, sowie Teller, Schälchen und flache Pfannen (sofern sie nicht zu stark verschmutzt sind). durch den Wasserstrahl nicht verrutscht.. Beladung des Unterkorbs Wir schlagen vor, dass Sie große Gegenstände platzieren und die meisten schwer zu reinigende Gegenstände sind in den unteren...

  • Seite 41: Funktion Des Klarspülers Und Des Reinigungsmittels

    Funktion des Klarspülers und des Reinigungsmittels Der Klarspüler wird beim letzten Spülen freigesetzt, um zu verhindern, dass sich Wassertropfen auf Ihrem Geschirr bilden, die Flecken und Schlieren hinterlassen können. Es verbessert auch die Trocknung, indem es Wasser vom Geschirr abperlen lässt.

  • Seite 42: Einstellen Des Klarspülmittel Verbrauchs

    Füllen des Klarspülerbehälters Gießen Sie den Klarspüler Entfernen Sie die Kappe des Klarspülmittelbehälters, indem Sie sie vorsichtig in den Dosierbehälter, gegen den Uhrzeigersinn drehen. vermeiden Sie jedoch ein Überlaufen. INFORMATION: Wischen Sie verschütteten Klarspüler mit einem saugfähigen Tuch auf, um eine übermäßige Schaumbildung beim nächsten Waschen zu vermeiden.
  • Seite 43 Spülmittel Dispenser füllen Riegel antippen Drücken Sie die Entriegelung am Geben Sie Spülmittel in die Spülmittelbehälter, um die Abdeckung größere Mulde (A) für den zu öffnen. Hauptwaschgang . Geben Sie bei stärker verschmutzten Waschladungen auch etwas Spülmittel in die kleinere Mulde (B) für den Vorspülgang .
  • Seite 44 EN60436 Die folgende Tabelle zeigt, welche Programme für die Menge an Speiseresten am besten geeignet sind und wie viel Waschmittel benötigt wird. Es werden auch verschiedene Informationen zu den Programmen angezeigt. Bedeutet: Klarspülerdispender muss gefüllt sein. ()  Energie- Waschmttel Beschreibung der Laufzeit Wasser Klarspül-...

  • Seite 45: Energie Sparen

    Energie sparen 1. Vorspülen von Geschirrteilen führt zu erhöhtem Wasser- und Energieverbrauch und wird nicht empfohlen. 2. Das Spülen von Geschirr in einer Haushaltsgeschirrspülmaschine verbraucht in der Regel weniger Energie und Wasser in der Gebrauchsphase als Handgeschirrspülen, wenn die Haushaltsgeschirrspülmaschine nach Anleitung verwendet. Starten eines Waschgangs 1.

  • Seite 46: Nachbeladung Von Geschirr

    Nachbeladung von Geschirr Ein vergessenes Geschirr kann jederzeit hinzugefügt werden, sofern sich die Spülmittel Dispenserklappe noch nicht automati. Befolgen Sie in diesem Fall die folgenden Anweisungen: 1. Drücken Sie die Start/Pause-Taste, um den Waschvorgang zu unterbrechen 2. Warten Sie 5 Sekunden und öffnen Sie dann die Tür. 3.

  • Seite 47: Error Codes

    ERROR CODES Bei einer Störung zeigt der Geschirrspüler Fehlercodes an, um diese zu identifizieren: Bedeutung Codes Mögliche Ursache Wasserhahn nicht geöffnet oder die Kurzprogr. (Rapid) Wasserzufuhr eingeschränkt oder der Längere Einlasszeit. Taste flackert Wasserdruck zu niedrig ist. Erforderliche Rapid und 90- Temperatur nicht Fehlfunktion des Heizelements.
  • Seite 48 TECHNISCHE INFORMATION W W W H H H Höhe (H) 815mm Breite (W) 598mm Tiefe (D1) 570mm (bei geschlossener Tür) Tiefe (D2) 1150mm (bei 90 geöffneter Tür)
  • Seite 49 Weblink zur Website des Anbieters, auf der die Informationen in Anhang II Nummer 6 der Verordnung (EU) 2019/2022 der Kommission (1 ) (b) zu finden sind: www.respekta.info ) für das ECO Programm ) Änderungen an diesen Punkten gelten für die Zwecke von Artikel 4 Absatz 4 der Verordnung (EU) 2017/1369 nicht als relevant.
  • Seite 50 GARANTIEBEDINGUNGEN Elektro Grossgeräte Der Hersteller übernimmt keine Verantwortung für vom Käufer verursachte Transportschäden. Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der Gesetzlichen Gewährleistungspflicht des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung 6 Monate Garantie für einwandfreies Material und Fehlerfreie Fertigung.

  • Seite 51: Inhaltsverzeichnis

    PART I CONTENTS SAFETY INFORMATION PRODUCT OVERVIEW USING YOUR DISHWASHER Loading The Salt Into The Softener Basket Loading Tips MAINTENANCE AND CLEANING External Care Internal Care Caring For The Dishwasher INSTALLATION INSTRUCTION Power Connection Water Supply And Drain Connection Of Drain Hoses Positioning The Appliance Free Standing Installation Built-In Installation (for the integrated model)
  • Seite 52 Dear customer, GB  We thank you for the trust placed in us and for purchasing a built-in appliance from our range. The device you have purchased is designed to meet household needs. We ask you to pay close attention to the present operating instructions, which describe the application possibilities and the mode of operation of your device.

  • Seite 53: Safety Information

    SAFETY INFORMATION WARNING When using your dishwasher, follow the precautions listed below: Installation and repair can only be carried out by a qualified technician This appliance is intended to be used in household and similar applications such as: staff kitchen areas in shops, offices and other working environments;...

  • Seite 54: Earthing Instructions

    knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Packaging material could be dangerous for children! This appliance is for indoor household use only. To protect against the risk of electrical shock, do not immerse the unit, cord or plug in water or other liquid.
  • Seite 55 Do not modify the plug provided with the appliance if it does not fit the outlet. Have a proper outlet installed by a qualified electrician. Do not abuse, sit on, or stand on the door or dish rack of the dishwasher. Do not operate your dishwasher unless all enclosure panels are properly in place.
  • Seite 56 Do not wash plastic items unless they are marked “dishwasher safe” or the equivalent. For unmarked plastic items not so marked, check the manufacturer's recommendations. Use only detergent and rinse agents recommended for use in an automatic dishwasher. Never use soap, laundry detergent, or hand washing detergent in your dishwasher.
  • Seite 57 Disposal For disposing of package and the appliance please go to a recycling center. Therefore cut off the power supply cable and make the door closing device unusable. Cardboard packaging is manufactured from recycled paper and should be disposed in the waste paper collection for recycling.

  • Seite 58: Product Overview

    PRODUCT OVERVIEW IMPORTANT: To get the best performance from your dishwasher, read all operating instructions before using it for the first time. Inner pipe Lower spray arm Salt container Filter assembly Dispenser Upper spray arm Cutlery rack Cup rack Cutlery basket Lower basket Upper basket NOTE:...

  • Seite 59: Using Your Dishwasher

    USING YOUR DISHWASHER Before using your dishwasher : Inside Outside 1. Set the water softener 2. Loading the salt Into the softener 3. Loading the basket 4. Fill the detergent dispenser Please check Section 1 "Water Softener" of PART II if you need to set the water softener Loading The Salt Into The Softener NOTE:...
  • Seite 60 Please follow the steps below for adding dishwasher salt: 1. Remove the lower basket and unscrew the reservoir cap. 2. Place the end of the funnel (if supplied) into the hole and pour in about 1.5 kg of dishwasher salt. 3.

  • Seite 61: Basket Loading Tips

    Basket Loading Tips Adjusting the upper basket Type 1: The height of the upper basket can be easily adjusted to accommodate taller dishes in either the upper or lower basket. To adjust the height of the upper rack, follow these steps: lower position Remove the upper basket.
  • Seite 62 Folding back the cup shelves To make room for taller items in the upper basket, raise the cup rack upwards. You can then lean the tall glasses against it. Folding back the rack shelves The spikes of the lower basket are used for holding plates and a platter. They can be lowered to make more room for large items.

  • Seite 63: Maintenance And Cleaning

    MAINTENANCE AND CLEANING External Care The door and the door seal Clean the door seals regularly with a soft damp cloth to remove food deposits. When the dishwasher is being loaded, food and drink residues may drip onto the sides of the dishwasher door. These surfaces are outside the wash cabinet and are not accessed by water from the spray arms.
  • Seite 64 Coarse filter Coarse filter Main filter Main filter Fine filter Open Open Hold the coarse filter and rotate it The fine filter can be pulled off the anticlockwise to unlock the filter. bottom of the filter assembly. Lift the filter upwards and out of The coarse filter can be detached the dishwasher.

  • Seite 65: Spray Arms

    Spray arms It is necessary to clean the spray arms regularly for hard water chemicals will clog the spray arm jets and bearings. To clean the spray arms, follow the instructions below: To remove the upper spray arm, To remove the lower spray arm, pull hold the nut in the center still and out the spray arm upward.

  • Seite 66: Caring For The Dishwasher

    Caring For The Dishwasher Frost precaution Please take frost protection measures on the dishwasher in winter. Every time after washing cycles, please operate as follows: 1. Cut off the electrical power to the dishwasher at the supply source. 2. Turn off the water supply and disconnect the water inlet pipe from the water valve. 3.

  • Seite 67: Installation Instruction

    INSTALLATION INSTRUCTION WARNING Electrical Shock Hazard Disconnect electrical power before installing dishwasher. Failure to do so could result in death or electrical shock. Attention The installation of the pipes and electrical equipments should be done by professionals. About Power Connection WARNING For personal safety: Do not use an extension cord or an adapter...

  • Seite 68: Water Supply And Drain

    Water Supply And Drain Cold water connection Connect the cold water supply hose to a threaded 3/4(inch) connector and make sure that it is fastened tightly in place. If the water pipes are new or have not been used for an extended period of time, let the water run to make sure ordinary supply hose that the water is clear.

  • Seite 69: Connection Of Drain Hoses

    Connection Of Drain Hoses Insert the drain hose into a drain pipe with a minimum diameter of 4 cm, or let it run into the sink, making sure to avoid bending or crimping it. The height of drain pipe must be less than 1000 mm. The free end of the hose must not be immersed in water to avoid the back flow of it.

  • Seite 70: Positioning The Appliance

    Positioning The Appliance Position the appliance in the desired location. The back should rest against the wall behind it, and the sides, along the adjacent cabinets or walls. The dishwasher is equipped with water supply and drain hoses that can be positioned either to the right or the left sides to facilitate proper installation.

  • Seite 71: Built-In Installation (For The Integrated Model)

    Built-In Installation (for the integrated model) Step 1. Selecting the best location for the dishwasher The installation position of the dishwasher should be near the existing inlet and drain hose and power socket. Illustrations of cabinet dimensions and installation position of the dishwasher. 1.
  • Seite 72 2. If dishwasher is installed at the corner of the cabinet, there should be some space when the door is opened. Dishwasher Cabinet Door of dishwasher Minimum space of 50mm NOTE: Depending on where your electrical outlet is, you may need to cut a hole in the opposite cabinet side.
  • Seite 73 Fully-integrated model Install the hook on the aesthetic panel and put the hook into the slot of the outer door of dishwasher (see figure A). After positioning of the panel, fix the panel onto the outer door by screws and bolts (See figure B). 1.Take away the four short screws 2.Pin up the four long screws Step 3.

  • Seite 74: Please Refer To The Specific Installation Steps In The Installation Drawings

    Step 4. Dishwasher installation steps Please refer to the specific installation steps in the installation drawings 1. Affix the condensation strip under the work surface of cabinet. Please ensure the condensation strip is flush with edge of work surface. (Step 2) 2.
  • Seite 75 Step 5. Levelling the dishwasher Dishwasher must be level for proper dish rack operation and wash performance. Place a spirit level on door and rack track inside the tub as shown to check that the dishwasher is level. Level the dishwasher by adjusting the three levelling feet individually. When level the dishwasher, please pay attention not to let the dishwasher tip over.

  • Seite 76: Troubleshooting Tips

    TROUBLESHOOTING TIPS Before Calling For Service Reviewing the charts on the following pages may save you from calling for service. Problem Possible Causes What To Do Dishwasher doesn't Fuse blown, or the Replace fuse or reset circuit breaker. start circuit break tripped. Remove any other appliances sharing the same circuit with the dishwasher.
  • Seite 77 Problem Possible Causes What To Do Spilled rinse aid. Always wipe up rinse aid spills immediately. Stained tub interior Detergent with Make sure that the detergent has no colourant may colourant. have been used. White film on Hard water minerals. To clean the interior, use the damp inside surface...
  • Seite 78 Problem Possible Causes What To Do The dishes Not enough detergent Use more detergent, or change are not clean. was dispensed. your detergent. Items are blocking Rearrange the items so that the spray the movement of can rotate freely. the spray arms. The filter combination Clean and/or fit the filter correctly.

  • Seite 79: Availability Of Spare Parts

    Problem Possible Causes What To Do The dishes aren't Wrong program has With a short program, the drying been selected. washing temperature is lower, decreasing cleaning performance. Choose a program with a long washing time. Use of cutlery with a Water drainage is more difficult with low-quality coating.

  • Seite 80: Loading The Baskets

    LOADING THE BASKETS ACCORDING TO EN60436: Loading the dishwasher to its full capacity will contribute to energy and water savings. 1.Upper basket: Number Item Cups Saucers Glasses Mugs Small pot Oven pot Number Item Dessert plates Dinner plates Soup plates Oval platter Melamine dessert plates Melamine bowls...

  • Seite 81: Cutlery Basket

    3.Cutlery rack: NOTE: 4.Cutlery basket: Number Item Soup spoons Forks Knives 4 4 4 Tea spoons Dessert spoons Information for comparability Serving spoons tests in accordance with EN60436 Capacity: 12 place settings Serving fork Position of the upper basket: lower position Gravy ladle Program: ECO Rinse aid setting: Max...
  • Seite 82 PART II CONTENTS USING YOUR DISHWASHER Control Panel Water Softener Preparing And Loading Dishes Function Of The Rinse Aid And Detergent Filling The Rinse Aid Reservoir Filling The Detergent Dispenser PROGRAM SELECTION Wash Cycle Table Saving Energy Starting A Program Changing The Program Mid-cycle Forget To add A Dish?
  • Seite 83 QUICK USER GUIDE Please read the corresponding content the instruction manual for detailed operating method. Install the dishwasher (Please check the section 5 “INSTALLATION INSTRUCTION ” PART Ⅰ: Generic Version.) Inside Outside Load the baskets. 2 Remove larger residue from dishes. Avoid pre-rinsing.

  • Seite 84: Using Your Dishwasher

    USING YOUR DISHWASHER Control Panel Operation (Button) Press this button to turn on your dishwasher. Power When you have about or less than half of full place settings dishware to wash, you can choose this function to save energy Half-load and water.
  • Seite 85 Display Intensive For heaviest soiled crockery, and normally soiled pots, pans, dishes etc. With dried-on food. Universal For normally soiled loads, such as pots, plates, glasses and lightly soiled pans. This is standard program, it is suitable to clean normally soiled tableware and it is the most efficient program in Program terms of its combined energy and water consumption...

  • Seite 86: Water Softener

    Water Softener The water softener must be set manually, using the water hardness dial. The water softener is designed to remove minerals and salts from the water, which would have a detrimental or adverse effect on the operation of the appliance. The more minerals there are, the harder your water is.

  • Seite 87: Preparing And Loading Dishes

    Please check the section 3 of PART 1 "Loading the Salt into the Softener" if your dishwasher lacks salt NOTE: If your model does not have any water softener, you may skip this section. Water Softener The hardness of the water varies from place to place. If hard water is used in the dishwasher, deposits will form on the dishes and utensils.
  • Seite 88 Recommendations for loading the dishwasher Scrape off any large amounts of leftover food. Soften remnants of burnt food in pans. It is not necessary to rinse the dishes under running water. For best performance of the dishwasher, follow these loading guidelines. (Features and appearance of baskets and cutlery baskets may vary from your model.) Place objects in the dishwasher in...

  • Seite 89: Loading The Upper Basket

    Loading the upper basket The upper basket is designed to hold more delicate and lighter dishware such as glasses, coffee and tea cups and saucers, as well as plates, small bowls and shallow pans (as long as they are not too dirty). Position the dishes and cookware so that they will not get moved by the spray of water.

  • Seite 90: Function Of The Rinse Aid And Detergent

    Function Of The Rinse Aid And Detergent The rinse aid is released during the final rinse to prevent water from forming droplets on your dishes, which can leave spots and streaks. It also improves drying by allowing water to off the dishes. Your dishwasher is designed to use liquid rinse aids. WARNING Only use branded rinse aid for dishwasher.

  • Seite 91: Filling The Rinse Aid Reservoir

    Filling The Rinse Aid Reservoir Remove the rinse aid reservoir cap Carefully pour in the rinse aid into by rotating it counterclockwise. the dispenser, whilst avoiding it to overflow. NOTE: Clean up any spilled rinse aid with an absorbent cloth to avoid excessive foaming during the next wash.

  • Seite 92: Filling The Detergent Dispenser

    Filling The Detergent Dispenser Push latch to open 1 Press the release latch on the detergent Add detergent into the larger cavity dispenser to open the cover. (A) for main wash. For more heavily soiled wash loads, also add some detergent into the smaller cavity (B) for release during pre-wash.

  • Seite 93: Program Selection

    PROGRAM SELECTION Wash Cycle Table The table below shows which programs are best for the levels of food residue on them and how much detergent is needed. It also show various information about the programs. Consumption values and program duration are only indicative except for ECO program.

  • Seite 94: Saving Energy

    Saving Energy 1. Pre-rinsing of tableware items leads to increased water and energy consumption and is not recommended. 2. Washing tableware in a household dishwasher usually consumes less energy and water in the use phase than hand dishwashing when the household dishwasher is used according to the instructions.

  • Seite 95: To Add A Dish

    Forget To Add A Dish? A forgotten dish can be added any time before the detergent dispenser opens. If this is the case, follow the instructions below: 1. Press the Start/Pause button to pause the washing. 2. After the spray arms stopped working, you can open the door completely. 3.

  • Seite 96: Error Codes

    ERROR CODES If there is a malfunction the dishwasher will display an error code. The following table shows possible error codes and their causes. Codes Meanings Possible Causes The Rapid light Longer inlet time. Faucets is not opened, or water flicker fleetly intake is restricted, or water pressure is too low.

  • Seite 97: Technical Information

    TECHNICAL INFORMATION Height (H) 815mm Width (W) 598mm Depth (D1) 570mm (with the door closed) Depth (D2) 1150mm (with the door opened 90°)
  • Seite 98 Product information sheet (EN60436) General product parameters: Parameter Value Parameter Value 81,5 Height 59,8 Dimensions in cm Width Rated capacity ( ) (ps) Depth 55,9 EEI ( ) Energy efficiency class ( ) 1,125 1,065 Cleaning performance index ( ) Drying performance index ( ) Energy consumption in kWh Water consumption in litres...
  • Seite 99 WARRANTY CONDITIONS Big electric appliances The manufacturer does not take any responsibility for damage caused by the buyer. This device has been manufactured and tested according to the latest methods. Irrespective of the seller's / dealer's statutory warranty obligation, the manufacturer provides a 6-month warranty for faultless material and faultless production for a period of 24 months from the date of purchase.
