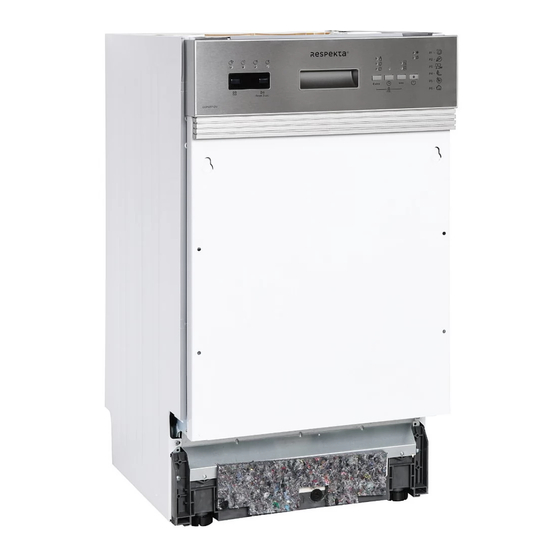

- Seite 1 DE Geschirrspüler / Gebrauchsanweisung GSP45TIDV...
- Seite 2 Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. In dieser Gebrauchsanweisung finden Sie wichtige Sicherheitshinweise sowie Informationen zur Bedienung und Wartung Ihres Geräts. Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch und bewahren Sie sie sorgfältig auf. Symbol Bedeutung WARNUNG...
-
Seite 3: Inhaltsverzeichnis
INHALT 1.SICHERHEITSHINWEISE ....................1 1.1 Allgemeine Sicherheitshinweise ..................1 1.2 Hinweise zur Aufstellung ....................2 1.3 Hinweise zum Betrieb ....................3 2.AUFSTELLEN UND ANSCHLIESSEN ................5 2.1 Positionierung des Geräts .....................5 2.2 Wasseranschluss ......................5 2.3 Zulaufschlauch .......................5 2.4 Ablaufschlauch .......................6 2.5 Elektrischer Anschluss ....................6 3.TECHNISCHE DATEN ......................7 3.1 Gerät im Überblick ......................7 3.2 Technische Daten ......................7... - Seite 4 INHALT 8.REINIGUNG UND WARTUNG ..................21 8.1 Gerät und Filter reinigen ....................21 8.2 Sprüharme ........................22 9.FEHLERBEHEBUNG ...................... 23...
-
Seite 5: Sicherheitshinweise
1. SICHERHEITSHINWEISE 1.1 Allgemeine Sicherheitshinweise • Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf. Prüfen Sie Gerät und Verpackung auf eventuelle Beschädigungen.Sind Schäden erkennbar, das Gerät nicht einschalten! Kundendienst kontaktieren! •... -
Seite 6: Hinweise Zur Aufstellung
1.2 Hinweise zur Aufstellung • Geeigneten und sicheren Aufstellungsort auswählen! • Befolgen Sie die Anweisungen zur Aufstellung und zum Anschließen des Geräts! • Bei Reparaturen ausschließlich Original-Ersatzteile verwenden! Das Gerät vor dem Aufstellen von der Stromversorgung trennen! Aufstellung ausschließlich durch autorisierte Kundendiensttechniker! Sicherstellen, dass in Ihrer elektrischen Hausinstallation die gesetzlich vorgeschriebenen... -
Seite 7: Hinweise Zum Betrieb
1.3 Hinweise zum Betrieb • Dieses Gerät ist für den Gebrauch in Privathaushalten ausgelegt. Nicht für andere Zwecke einsetzen!Bei gewerblicher Nutzung erlöschen alle Garantieansprüche. Nicht auf die geöffnete Tür stellen oder setzen. Keine Lasten auf die Tür stellen. Ausschließlich Spülmittel und Klarspülmittel verwenden, die für Spülmaschinen hergestellt wurden. - Seite 8 Bei Modellen mit automatischem Türöffnungssystem wird bei aktiviertem Energiesparmodus am Programmende die Tür geöffnet.Um Schäden am Geschirrspüler zu vermeiden, innerhalb der ersten Minute nach dem automatischen Öffnen die Tür nicht zudrücken!Für eine effektive Trocknung, die Tür nach dem Programmende 30 Minuten geöffnet lassen!Wenn der Signalton für die automatische Türöffnung wiedergegeben wird, von der Tür fernhalten! Reparaturen dürfen nur durch qualifizierte...
-
Seite 9: Aufstellen Und Anschliessen
2. AUFSTELLEN UND 2.3 Zulaufschlauch ANSCHLIESSEN 2.1 Positionierung des Geräts Das Gerät an einem Ort aufstellen, der leichtes Beladen und Entladen ermöglicht. Das Gerät nicht an Orten aufstellen, an denen die Umgebungstemperatur unter 0 °C fallen kann. Lesen und beachten Sie alle Warnungen auf der Verpackung, bevor Sie die Verpackung entfernen und das Gerät aufstellen! -
Seite 10: Ablaufschlauch
2.4 Ablaufschlauch 2.5 Elektrischer Anschluss WARNUNG:Das Gerät ist für 220–240 V ausgelegt. Wenn Ihre Elektroinstallation mit 110 V arbeitet, schalten Sie einen Transformator 110/220 V (3000 W) zwischen. Schutzkontaktstecker des Geräts mit einer passenden Steckdose mit geeigneter Spannung und Stromstärke verbinden. Ist keine Erdung vorhanden, Ablaufschlauch direkt an den Abfluss diese von einem Elektriker nachrüsten... -
Seite 11: Technische Daten
3. TECHNISCHE DATEN 3.2 Technische Daten Kapazität 10 Maßgedecke Abmessungen (mm) Höhe 820-870 (mm) Breite 450 (mm) Tiefe 550 (mm) Gewicht (netto) 31,400 kg Betriebsspannung / 220–240 V / Netzfrequenz 50 Hz Stromaufnahme (A) 10 (A) Leistungsaufnahme 1900 (W) 3.1 Gerät im Überblick Maximal:1 1. - Seite 12 RECYCLING • Einige Gerätekomponenten und Verpackungselemente sind wiederverwertbar. • Kunststoffe sind mit den international vereinheitlichten Symbolen gekennzeichnet: (>PE<, >PP< usw.) • Die Pappteile der Verpackung bestehen aus recycelter Pappe.Sie können für erneutes Recycling in Papiercontainern entsorgt werden. • Einige Materialien dürfen nicht über den Hausmüll entsorgt werden. Abgabe an kommunalen Abfallsammelpunkten! •...
-
Seite 13: Vor Verwendung Des Gerätes
4. VOR VERWENDUNG 4.3. Salz auffüllen DES GERÄTES Zum Einfüllen des Enthärtungssalzes 4.1. Vorbereitung Ihres drehen Sie die Kappe des Salzbehälters Geschirrspülers auf die erste gegen den Uhrzeigersinn auf. (1) (2) Das Inbetriebnahme Fach bei der ersten Inbetriebnahme mit 1 kg Salz und Wasser (3) randvoll füllen. Ein Trichter (4) vereinfacht das Einfüllen. -
Seite 14: Wasserenthärtungssystem
4.4. Teststreifen (wenn vorhanden) Wasserhahn öffnen, Streifen in das Härtegrad Ihrer Maschine Streifen Warten (1 Wasser laufen Wasser halten auf den ermittelten Wert schütteln. Min). lassen (1 Min). (1 s). einstellen. HINWEIS: Der Härtegrad ist standardmäßig auf 3 eingestellt. Falls Sie Brunnenwasser nutzen oder der Härtegrad 90 dF übersteigt, sollten Sie eine Filter- oder Aufbereitungsanlage verwenden. -
Seite 15: Spülmittel Einfüllen
ausgewählte Programm hinzu. Die sich bitte an den Spülmittelhersteller. benötigte Spülmittelmenge hängt Wenn Sie die Verwendung kombinierter vom Zyklus, der Lademenge und dem Spülmittel einstellen, müssen Sie Verschmutzungsgrad des Geschirrs ab. sicherstellen, Wasserhärte und Klarspüler Füllen Sie nicht mehr Spülmittel als auf passende Werte einzustellen. - Seite 16 Stufe Klarspülerdosis Anzeige Kein Klarspüler r1 wird am Display wurde angezeigt. ausgegeben 1 Dosis wird r2 wird am Display ausgegeben angezeigt. 2 Dosen werden r3 wird am Display ausgegeben angezeigt. 3 Dosen werden r4 wird am Display ausgegeben angezeigt. 4 Dosen werden r5 wird am Display ausgegeben angezeigt.
-
Seite 17: Geschirrspüler Beladen
5. GESCHIRRSPÜLER BELADEN WARNUNG: Zur Vermeidung von Verletzungen sollten Besteckteile und Für beste Ergebnisse befolgen Sie diese Messer mit langem Griff und scharfen Laderichtlinien. Spitzen wie Serviergabeln, Brotmesser usw. immer mit dem scharfen oder spitzen Ende Die Beladung Ihres nach unten oder waagerecht eingelegt Haushaltsgeschirrspülers bis zu der vom werden. - Seite 18 Geschirrhalter Oberer Korb Die Geschirrhalter am oberen Korb können Höhe einstellen ausgeklappt (a) oder hochgeklappt (b) Die Stopper an den Schienenenden zu werden. Tassen und größere Besteckteile den Seiten drehen (wie im Bild unten können Sie horizontal auf die Geschirrhalter gezeigt), dann den Korb herausziehen und legen.
-
Seite 19: Alternative Korbbeladungen
5.2 Alternative Korbbeladungen Unterer Korb Falsche Beladungen Oberer Korb Hinweise für Testinstitute Für Hinweise zu Vergleichsprüfungen gemäß EN-Normen und eine Gebrauchsanweisung in elektronischer Form senden Sie bitte Modellbezeichnung und Seriennummer an folgende Adresse: dishwasher@standardtest.info Falsche Beladungen Falsche Beladung kann zu schlechter Spül- und Trockenleistung führen. -
Seite 20: Programmübersicht
DE – 16... - Seite 21 • Die Programmdauer kann sich je nach Geschirrmenge, Wassertemperatur, Umgebungstemperatur und ausgewählten Zusatzfunktionen ändern. • Die für andere als das Öko-Programm angegebenen Werte sind nur Richtwerte. • Wenn Ihr Modell mit einem Trübungssensor ausgestattet ist, hat es statt des Intensivprogramms ein Autoprogramm. •...
-
Seite 22: Bedienfeld
7. Programm wählen und Maschine bedienen Sie können die Maschine über die Ein-/Austaste (4) einschalten. Die Ein/Aus-Leuchten leuchten, solange die Maschine eingeschaltet ist. Drücken Sie zum Einstellen des gewünschten Programms die Pro- grammtaste (5). Drücken Sie zum Starten des Programms die Start/Pause-Taste (6). Sobald das ausgewählte Programm gestartet wurde, leuchtet die Spülleuchte auf und die Programmdauer wird angezeigt. -
Seite 23: Gerät Ausschalten
Falls Sie im zuletzt verwendeten Spülprogramm eine Zusatzfunktion ausgewählt hatten, ist diese beim nächsten Spülprogramm weiterhin aktiv. Wenn Sie diese Funktion bei dem neu ausgewählten Programm abbrechen möchten, halten Sie die Taste der relevanten Funktion gedrückt, bis die entsprechenden Leuchten erlöschen, oder drücken Sie zum Abschalten des Gerätes die Ein-/Austaste (4). Wenn Sie eine Zusatzfunktion mit dem neu gewählten Programm nutzen möchten, können Sie sie erneut auswählen. -
Seite 24: Programm Abbrechen
Programme ändern Programme abbrechen Wenn Sie das Programm ändern möchten, Wenn Sie das Programm abbrechen möch- während die Maschine bereits läuft. ten, während die Maschine bereits läuft: Drücken Sie die Start/Pause-Taste. Halten Sie die Start/Pause- Taste 3 Sekunden gedrückt. Die Abschlussleuchte blinkt während des Abbruchs. -
Seite 25: Reinigung Und Wartung
8. REINIGUNG UND WARTUNG Die Reinigung Ihres Geschirrspülers ist wichtig, um seine Lebensdauer zu sichern. Sorgen Sie dafür, dass die Wasserenthärtungseinstellung (falls vorhanden) korrekt vorgenommen und die richtige Menge an Reinigungsmittel verwendet wird, um Kalkablagerungen zu vermeiden. Füllen Sie das Salzfach nach, wenn die Salzsensorleuchte aufleuchtet. - Seite 26 8.3 Abwasserpumpe Große Lebensmittelreste oder Fremdkörper, die nicht von den Filtern aufgefangen wurden, können die Abwasserpumpe blockieren. Das Spülwasser steht dann höher als der Filter. Warnung, Gefahr von Schnittverletzungen! Achten Sie beim Reinigen der Abwasserpumpe darauf, dass Sie sich nicht an Glasscherben oder spitzen Gegenständen verletzen.
- Seite 27 9. FEHLERBEHEBUNG FEHLER MÖGLICHE URSACHE MASSNAHME Der Netzstecker des Geschirrspülers Geschirrspüler an Stromversorgung ist nicht eingesteckt. anschließen. EIN/AUS-Taste drücken, um Geschirrspüler Geschirrspüler nicht eingeschaltet. einzuschalten. Sicherung hat ausgelöst. Sicherungen im Sicherungskasten prüfen. Programm startet nicht. Zulaufwasserhahn ist geschlossen. Zulaufwasserhahn öffnen. Tür des Geschirrspülers ist geöffnet.
- Seite 28 FEHLER MÖGLICHE URSACHE MASSNAHME Korrekte Spülmittelmenge verwenden, wie Nicht genügend Spülmittel. in der Programmübersicht angegeben. Dosierung von Klarspülmittel Klarspülmittelmenge bzw. bzw. Wasserenthärter zu niedrig Wasserenthärtungsstufe erhöhen. eingestellt. Weiße Rückstände auf dem Geschirr. Wasserenthärtungsstufe erhöhen, Salz Hohe Wasserhärte. nachfüllen. Deckel des Salzbehälter nicht richtig Deckel des Salzbehälter auf korrekten Sitz geschlossen.
-
Seite 29: Fehlercodes Und Vorgehensweise Im Falle Einer Störung
FEHLERCODES UND VORGEHENSWEISE IM FALLE EINER STÖRUNG Fehlercode Fehlerbeschreibung Abhilfemaßnahme Stellen sicher, dass Wasserhahn Zulaufs komplett aufgedreht und die Wasserversorgung nicht unterbrochen ist. Drehen Wasserhahn des Zulaufs zu und reinigen Sie den Filter Anschlussstück Unzureichender Wasserzulauf Schlauchs, indem Wasserzulaufschlauch Wasserhahn trennen. Schalten Sie Ihre Maschine wieder ein;... - Seite 30 Die Installation und Reparaturen sollten nur vom autorisierten Kundendienst durchgeführt werden, um Gefahren zu vermeiden. Der Hersteller haftet nicht für Schäden, die sich aus Handlungen nicht autorisierter Personen ergeben. Reparaturen dürfen nur von autorisierten Technikern durchgeführt werden. Achten Sie darauf, dass bei Reparaturen nur Original-Ersatzteile verwendet werden.
- Seite 31 NEG-Novex Großhandelsgesellschaft für Elektro- und Haustechnik GmbH Chenover Str. 5 D-67117 Limburgerhof www.respekta.info 52325523 R36...
