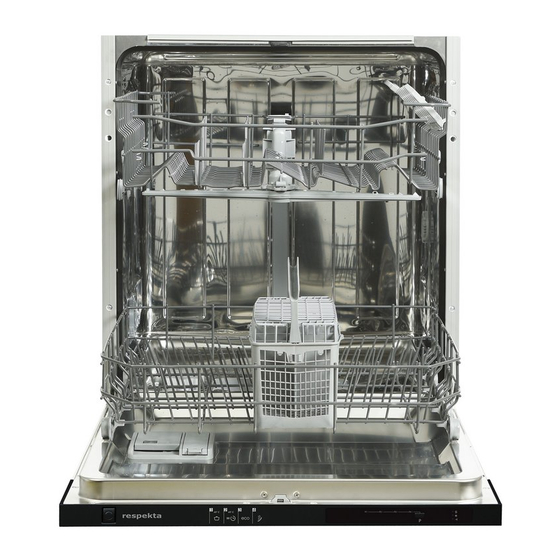

Respekta GSP60VV Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für GSP60VV:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
®
�esPeKta
Geschirrspüler / Gebrauchsanweisung
DE
GSP60VV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Respekta GSP60VV

Inhaltszusammenfassung für Respekta GSP60VV

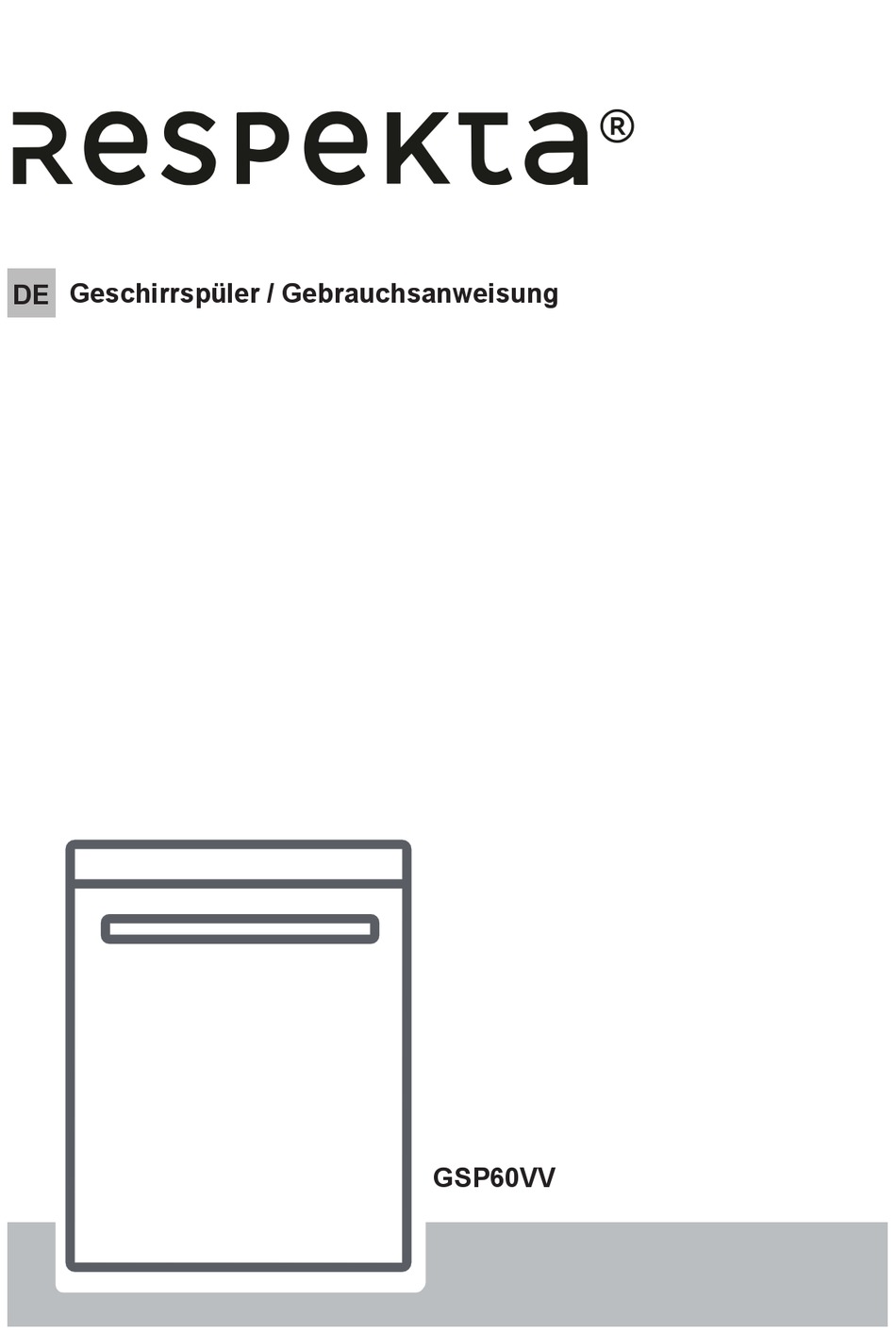

  • Seite 1 ® �esPeKta Geschirrspüler / Gebrauchsanweisung GSP60VV...
  • Seite 2 Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. In dieser Gebrauchsanweisung finden Sie wichtige Sicherheitshinweise sowie Informationen zur Bedienung und Wartung Ihres Geräts. Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch und bewahren Sie sie sorgfältig auf. Symbol Bedeutung WARNUNG...

  • Seite 3: Inhaltsverzeichnis

    INHALT 1.SICHERHEITSHINWEISE ....................1 1.1 Allgemeine Sicherheitshinweise ..................1 1.2 Hinweise zur Aufstellung ....................2 1.3 Hinweise zum Betrieb ....................3 2.AUFSTELLEN UND ANSCHLIESSEN ................5 2.1 Positionierung des Geräts .....................5 2.2 Wasseranschluss ......................5 2.3 Zulaufschlauch .......................5 2.4Elektrischer Anschluss ....................5 3.TECHNISCHE DATEN ......................6 3.1 Gerät im Überblick ......................6 3.2 Technische Daten ......................6 4.GERÄT BETRIEBSBEREIT MACHEN ................
  • Seite 4 INHALT 8.REINIGUNG UND WARTUNG ..................19 8.1 Gerät und Filter reinigen ....................19 8.2 Sprüharme ........................19 9.FEHLERBEHEBUNG ...................... 21...

  • Seite 5: Sicherheitshinweise

    1. SICHERHEITSHINWEISE 1.1 Allgemeine Sicherheitshinweise • Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf. Prüfen Sie Gerät und Verpackung auf eventuelle Beschädigungen.Sind Schäden erkennbar, das Gerät nicht einschalten! Kundendienst kontaktieren! •...

  • Seite 6: Hinweise Zur Aufstellung

    1.2 Hinweise zur Aufstellung • Geeigneten und sicheren Aufstellungsort auswählen! • Befolgen Sie die Anweisungen zur Aufstellung und zum Anschließen des Geräts! • Bei Reparaturen ausschließlich Original-Ersatzteile verwenden! Das Gerät vor dem Aufstellen von der Stromversorgung trennen! Aufstellung ausschließlich durch autorisierte Kundendiensttechniker! Sicherstellen, dass in Ihrer elektrischen Hausinstallation die gesetzlich vorgeschriebenen...

  • Seite 7: Hinweise Zum Betrieb

    1.3 Hinweise zum Betrieb • Dieses Gerät ist für den Gebrauch in Privathaushalten ausgelegt. Nicht für andere Zwecke einsetzen!Bei gewerblicher Nutzung erlöschen alle Garantieansprüche. Nicht auf die geöffnete Tür stellen oder setzen. Keine Lasten auf die Tür stellen. Ausschließlich Spülmittel und Klarspülmittel verwenden, die für Spülmaschinen hergestellt wurden.
  • Seite 8 Bei Modellen mit automatischem Türöffnungssystem wird bei aktiviertem Energiesparmodus am Programmende die Tür geöffnet.Um Schäden am Geschirrspüler zu vermeiden, innerhalb der ersten Minute nach dem automatischen Öffnen die Tür nicht zudrücken!Für eine effektive Trocknung, die Tür nach dem Programmende 30 Minuten geöffnet lassen!Wenn der Signalton für die automatische Türöffnung wiedergegeben wird, von der Tür fernhalten! Reparaturen dürfen nur durch qualifizierte...

  • Seite 9: Aufstellen Und Anschliessen

    2. AUFSTELLEN UND 2.3 Zulaufschlauch ANSCHLIESSEN 2.1 Positionierung des Geräts Das Gerät an einem Ort aufstellen, der leichtes Beladen und Entladen ermöglicht. Das Gerät nicht an Orten aufstellen, an denen die Umgebungstemperatur unter 0 °C fallen kann. Lesen und beachten Sie alle Warnungen auf der Verpackung, bevor Sie die Verpackung entfernen und das Gerät aufstellen!

  • Seite 10: Elektrischer Anschluss

    2.4 Elektrischer Anschluss WARNUNG:Das Gerät ist für 220–240 V ausgelegt. Wenn Ihre Elektroinstallation mit 110 V arbeitet, schalten Sie einen Transformator 110/220 V (3000 W) zwischen. Schutzkontaktstecker des Geräts mit einer passenden Steckdose mit geeigneter Spannung und Stromstärke verbinden. Ist keine Erdung vorhanden, diese von einem Elektriker nachrüsten lassen.Der Hersteller übernimmt keinerlei Haftung für Schäden infolge...

  • Seite 11: Technische Daten

    3. TECHNISCHE DATEN 3.2 Technische Daten Kapazität 12 Maßgedecke Abmessungen (mm) Höhe 820-870 (mm) Breite 598 (mm) Tiefe 570 (mm) Gewicht (netto) 33,100kg Betriebsspannung / 220–240 V / Netzfrequenz 50 Hz Stromaufnahme (A) 10 (A) Leistungsaufnahme 1900 (W) 3.1 Gerät im Überblick Maximal:1 1.

  • Seite 12: Recycling

    RECYCLING • Einige Gerätekomponenten und Verpackungselemente sind wiederverwertbar. • Kunststoffe sind mit den international vereinheitlichten Symbolen gekennzeichnet: (>PE<, >PP< usw.) • Die Pappteile der Verpackung bestehen aus recycelter Pappe.Sie können für erneutes Recycling in Papiercontainern entsorgt werden. • Einige Materialien dürfen nicht über den Hausmüll entsorgt werden. Abgabe an kommunalen Abfallsammelpunkten! •...

  • Seite 13: Vor Verwendung Des Gerätes

    Fach bei der ersten Inbetriebnahme mit 1 kg Salz und Wasser (3) randvoll füllen. 4. VOR VERWENDUNG Ein Trichter (4) vereinfacht das Einfüllen. DES GERÄTES Kappe wieder anbringen und schließen. Alle 4.1. Vorbereitung Ihres Geschirrspülers 20 bis 30 Durchläufe Salz in die Maschine auf die erste Inbetriebnahme nachfüllen (ca.

  • Seite 14: Gebrauch Von Spülmitteln

    4.4. Teststreifen Wasserhahn Streifen in das Härtegrad Ihrer Maschine öffnen, Wasser Streifen Warten (1 Wasser halten auf den ermittelten Wert laufen lassen (1 schütteln. Min). (1 s). einstellen. Min). second munite munite HINWEIS: Die werkseitige Härtegradeinstellung ist "3". Falls Sie Brunnenwasser nutzen oder der Härtegrad 90 dF übersteigt, sollten Sie eine Filter- oder Aufbereitungsanlage verwenden.

  • Seite 15: Spülmittel Einfüllen

    Geben Sie für optimale Leistung genau Falls bei der Benutzung kombinierter die empfohlene Menge Spülmittel für Reiniger Probleme auftreten, wenden Sie das ausgewählte Programm hinzu. sich bitte an den Spülmittelhersteller. Die benötigte Spülmittelmenge hängt Wenn Sie die Verwendung kombinierter vom Zyklus, der Lademenge und dem Spülmittel einstellen, müssen Sie Verschmutzungsgrad des Geschirrs ab.
  • Seite 16 Stufe Klarspülerdosis Anzeige Kein Klarspüler Die LEDs P1 bis 9h wurde leuchten. ausgegeben 1 Dosis wird Die LEDs P2 bis 9h ausgegeben leuchten. 2 Dosen werden Die LEDs 1/2 bis 9h ausgegeben leuchten. 3 Dosen Die LEDs 3h bis 9h ausgegeben leuchten.

  • Seite 17: Geschirrspüler Beladen

    5. GESCHIRRSPÜLER BELADEN WARNUNG: Zur Vermeidung von Verletzungen sollten Besteckteile und Für beste Ergebnisse befolgen Sie diese Messer mit langem Griff und scharfen Laderichtlinien. Spitzen wie Serviergabeln, Brotmesser usw. immer mit dem scharfen oder spitzen Ende Die Beladung Ihres nach unten oder waagerecht eingelegt Haushaltsgeschirrspülers bis zu der vom werden.
  • Seite 18 Oberer Korb Höhe einstellen Die Stopper an den Schienenenden zu den Seiten drehen (wie im Bild unten gezeigt), dann den Korb herausziehen und abnehmen. Die Radpositionen ändern, dann den Korb wieder auf die Schiene setzen und die Stopper schließen. Wenn sich der obere Korb auf der erhöhten Position befindet, können große Teile wie Pfannen in den unteren Korb gestellt...

  • Seite 19: Alternative Korbbeladungen

    5.2 AlternAtive KorbbelAdungen unterer Korb Oberer Korb Beispiele für Geschirrspüler ungeeignete Teile • Zigarettenasche, Kerzenreste, Schuhcreme, Farbe, Chemikalien, Teile aus Eisenlegierungen. • Gabeln, Löffel und Messer mit Griffen aus Holz, Knochen, Elfenbein oder mit Perlmuttbeschichtung; geklebte Teile, Teile, die mit scheuernden, sauren oder basischen Chemikalien verunreinigt sind.

  • Seite 20: Programmtabelle

    6. PROGRAMMTABELLE Auto Intensiv 65°C Programmname: Öko Super, 50 Min. Vorspülen (modellabhängig) (modellabhängig) Standard- programm Geeignet zur für normal schnelleren Geeignet zum verschmutztes, Geeignet für Auto-Pro- Reinigung Abspülen von Art der Ver- täglich verwen- stark ver- gramm für stark von normal Geschirr, das schmutzung: detes Geschirr...

  • Seite 21: Bedienfeld

    7. DAS BEDIENFELD Drücken wird die Startzeit um 3 Stunden, durch zweimaliges Drücken um 6 Stunden und durch dreimaliges Drücken um 9 Stunden verzögert. Drücken Sie zum Ändern oder Abbrechen der verzögerten Startzeit die Verzögerungstaste. Die Verzögerungs-LED (iii), die der verbleibenden Verzögerungsdauer (3h, 6h, 9h) entspricht, leuchtet.

  • Seite 22: Ein Programm Abbrechen

    endet das Programm. Das Gerät ist dann zur Auswahl eines neuen Programmes 7.2 Ein Programm abbrechen bereit. Befolgen Sie die nachstehenden Schritte, wenn Sie ein Programm während des Betriebs abbrechen möchten. Summer einrichten Gehen Sie zum Ändern der Summerlautstärke wie unten beschrieben vor: Beim Öffnen der Gerätetür leuchtet die zum zuletzt ausgewählten...
  • Seite 23 In diesem Modus schaltet sich die Innenbeleuchtung 4 Minuten nach dem Öffnen der Tür aus, und das Gerät schaltet sich nach 15 Minuten ohne Aktivität aus, um Energie zu sparen. 4. Bei deaktiviertem Stromsparmodus leuchten die LEDs P1 und P2. Wenn der Energiesparmodus deaktiviert ist, leuchtet die Innenbeleuchtung so lange, wie die Tür geöffnet ist, und das Gerät ist immer...

  • Seite 24: Reinigung Und Wartung

    8. REINIGUNG UND WARTUNG Die Reinigung Ihres Geschirrspülers ist wichtig, um seine Lebensdauer zu sichern. Sorgen Sie dafür, dass die Wasserenthärtungseinstellung (falls vorhanden) korrekt vorgenommen und die richtige Menge an Reinigungsmittel verwendet wird, um Kalkablagerungen zu vermeiden. Füllen Sie das Salzfach nach, wenn die Salzsensorleuchte aufleuchtet.
  • Seite 25 1.3 Abwasserpumpe Große Lebensmittelreste oder Fremdkörper, die nicht von den Filtern aufgefangen wurden, können die Abwasserpumpe blockieren. Das Spülwasser steht dann höher als der Filter. Warnung, Gefahr von Schnittverletzungen! Achten Sie beim Reinigen der Abwasserpumpe darauf, dass Sie sich nicht an Glasscherben oder spitzen Gegenständen verletzen.
  • Seite 26 9. FEHLERBEHEBUNG FEHLER MÖGLICHE URSACHE MASSNAHME Der Netzstecker des Geschirrspülers Geschirrspüler an Stromversorgung ist nicht eingesteckt. anschließen. EIN/AUS-Taste drücken, um Geschirrspüler Geschirrspüler nicht eingeschaltet. einzuschalten. Sicherung hat ausgelöst. Sicherungen im Sicherungskasten prüfen. Programm startet nicht. Zulaufwasserhahn ist geschlossen. Zulaufwasserhahn öffnen. Tür des Geschirrspülers ist geöffnet.
  • Seite 27 FEHLER MÖGLICHE URSACHE MASSNAHME Korrekte Spülmittelmenge verwenden, wie Nicht genügend Spülmittel. in der Programmübersicht angegeben. Dosierung von Klarspülmittel Klarspülmittelmenge bzw. bzw. Wasserenthärter zu niedrig Wasserenthärtungsstufe erhöhen. eingestellt. Weiße Rückstände auf dem Geschirr. Wasserenthärtungsstufe erhöhen, Salz Hohe Wasserhärte. nachfüllen. Deckel des Salzbehälter nicht richtig Deckel des Salzbehälter auf korrekten Sitz geschlossen.
  • Seite 28 Automatische Fehlerwarnungen und Abhilfemaßnahme FEHLERCODE MÖGLICHE URSACHE ABHILFEMASSNAHME Stellen Sie sicher, dass der Wasserhahn aufgedreht ist und Wasser läuft. Störung des Trennen Sie den Einlassschlauch vom Wassereinlasssystems Wasserhahn und reinigen Sie den Filter des Schlauchs. Wenden Sie sich an den Kundendienst, falls der Fehler weiterhin auftritt.
  • Seite 29 Unsachgemäße Reparaturen oder die Verwendung von Nicht-Original-Ersatzteilen können erhebliche Schäden verursachen und den Benutzer erheblichen Gefahren aussetzen. Die Kontaktinformationen unseres Kundendienstes finden Sie auf der Rückseite dieses Dokuments. Funktionsrelevante Original-Ersatzteile gemäß der Ökodesign-Verordnung können für einen Zeitraum von mindestens 10 Jahren ab dem Datum, an dem Ihr Gerät im Europäischen Wirtschaftsraum in Verkehr gebracht wurde, über den Kundendienst bezogen werden.
  • Seite 30 NEG-Novex Großhandelsgesellschaft für Elektro- und Haustechnik GmbH Chenover Str. 5 D-67117 Limburgerhof www.respekta.info 52325523 R36...
