Elektrische Einbindung - Vaillant ecoPOWER 3.0 Installationshinweise

Elektrische Einbindung

Die elektrische Installation ist nach den örtlich geltenden
Vorschriften auszuführen und vor Inbetriebnahme bei den
Energieversorgungsunternehmen (EVU) anzumelden. Der
Anschluss und die geeigneten Zählereinrichtungen (Sum-
men- und Nettostromzähler) sind mit dem zuständigen
Energieversorger abzustimmen.
Bauseits sind ein Trennschalter Energieversorger/Mess-
stellenbetreiber und Sicherungen zu installieren.

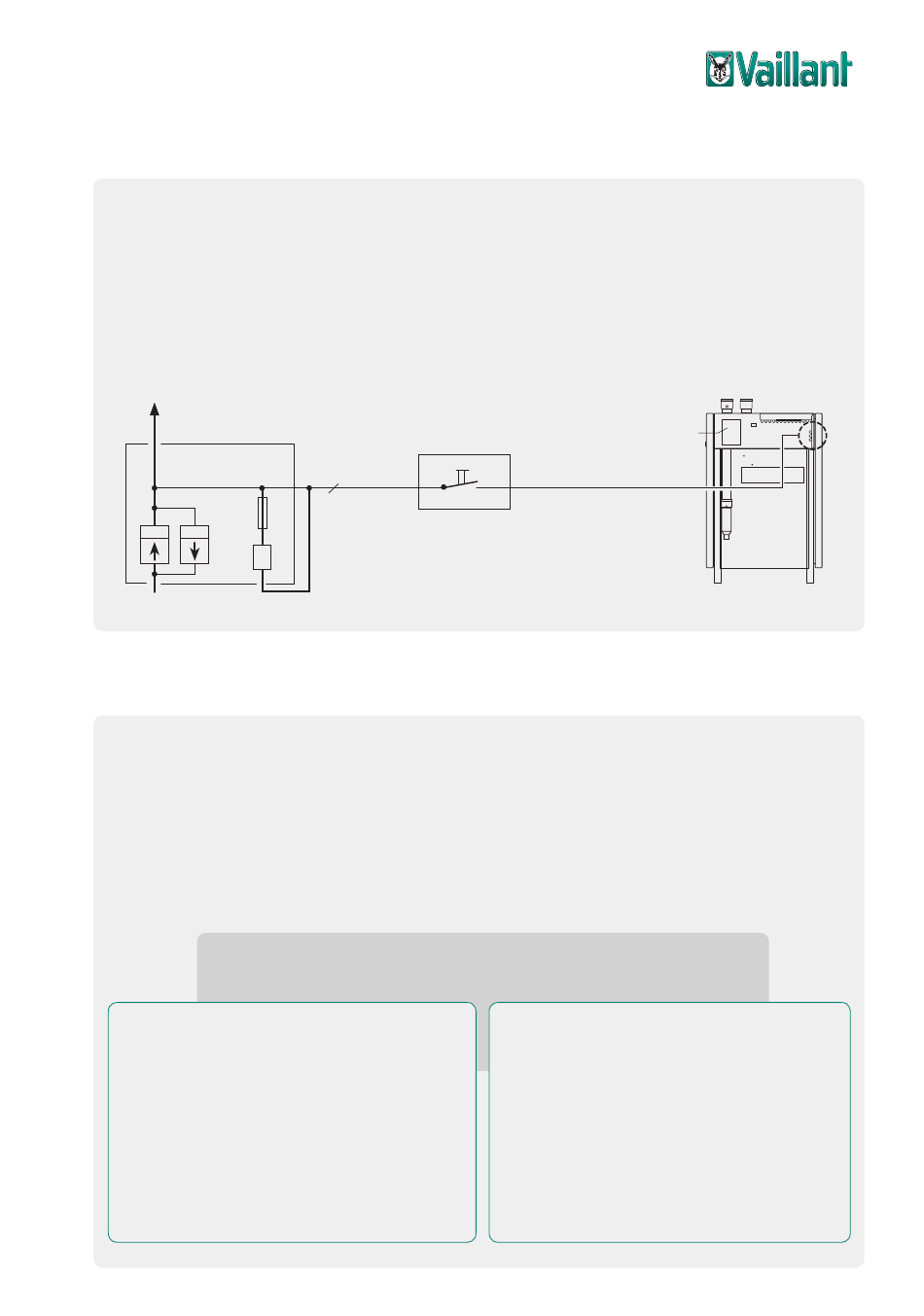

Hausverteilung
Sicherung 3 x 10 A
kWh kWh
Netz Netto-
stromzähler
Fernüberwachung/Fernwartung
Datenfernübertragung sowie Steuerung des BHKWs über Ethernet mittels VPN-Kommunikationseinheit
Voraussetzungen:
- bauseitiger Internetanschluss über Ethernet am BHKW-Steuerfeld erforderlich
- Anschluss (DSL) muss vor Inbetriebnahme freigeschaltet aktiv sein
Folgende Varianten sind möglich:
- Direktverbindung über DSL-Router
Port: 1701 TCP und UDP/25 SMTP/53 UDP
- Einbindung in ein Firmennetzwerk
Port: 1701 TCP und UDP/25 SMTP/53 UDP, Host: portal03.2-g.de, IP-Server: 85.25.246.126
Alternativ > Sollte kein DSL-Anschluss vorhanden sein, wird folgende
Lösung mit UMTS-Verbindung (kein LTE)
- UMTS-Router, ggf. wird zusätzlich ein UMTS-fähi-
ger Internetstick benötigt
- SIM-Karte (Provider O
monatlichen Datenvolumen von 1 GB und 7,2 Mbit/s
Bandbreite
- LAN-Kabel, zur Verbindung zwischen Schalt-
schrank und UMTS-Router (Achtung: Empfangsbe-
reich beachten)
Installationshinweise ecoPOWER 3.0/4.7 | Stand 05.07.2018
Ständig zugänglicher
Haupt/Notschalter
(allpolige Trennstelle)
5 x 2,5 mm 2
Hinweis KWK-Nettostromzähler
Der KWK-Nettostromzähler kann intern im Schaltkasten
BHKW oder alternativ extern in der Hausverteilung in-
stalliert werden. Die Einbindung des KWK-Nettostrom-
zählers muss mit dem EVU abgestimmt werden.
Hardware (bauseits) für die Fernüberwachung benötigt:
, D1 oder D2) mit einem
2
- Für den Netzanschluss innerhalb des
BHKWs muss eine flexible Leitung (feindrahtige
CU-Litze 5 x 2,5 mm 2 – Typ: H07RR-F 5x2,5)
verwendet werden. Außerhalb kann eine fest
verlegte Leitung verwendet werden
(z. B. Kleinverteilerkasten an der Wand).
- Absicherung des BHKWs mit Sicherungen 3 x 10 A
- Der allpolige Trennschalter muss in unmittelbarer
Nähe zum BHKW installiert sowie ständig
zugänglich sein.
Netto-
stromzähler
(alternativ)
Lösung mit mobiler LTE-Verbindung
- UMTS-Router, die SIM-Karte wird direkt eingebaut
- SIM-Karte (Provider O2, D1 oder D2) mit einem
monatlichen Datenvolumen von 1 GB und 7,2 Mbit/s
Bandbreite
BHKW
