Technische Daten der Motorsteuerung
Spannung:
Transformator:
Ausgang Motor:
Versorgung Zubehör:
Arbeitstemperatur:
Schutzgrad:
PE
TRANSFORMER
250V/2A
L
N
230VAC
PE
230VAC
230/24VAC minimal 60VA
24VDC max
24VDC - 100mA
-20ºC ÷ +55ºC
IP54
INPUT
230VAC
24VAC
250V/2A
-
+
MOTOR
MOTOR
24V/150mA
30VDC
MASTER
SECOND
/ LAMP
+ -

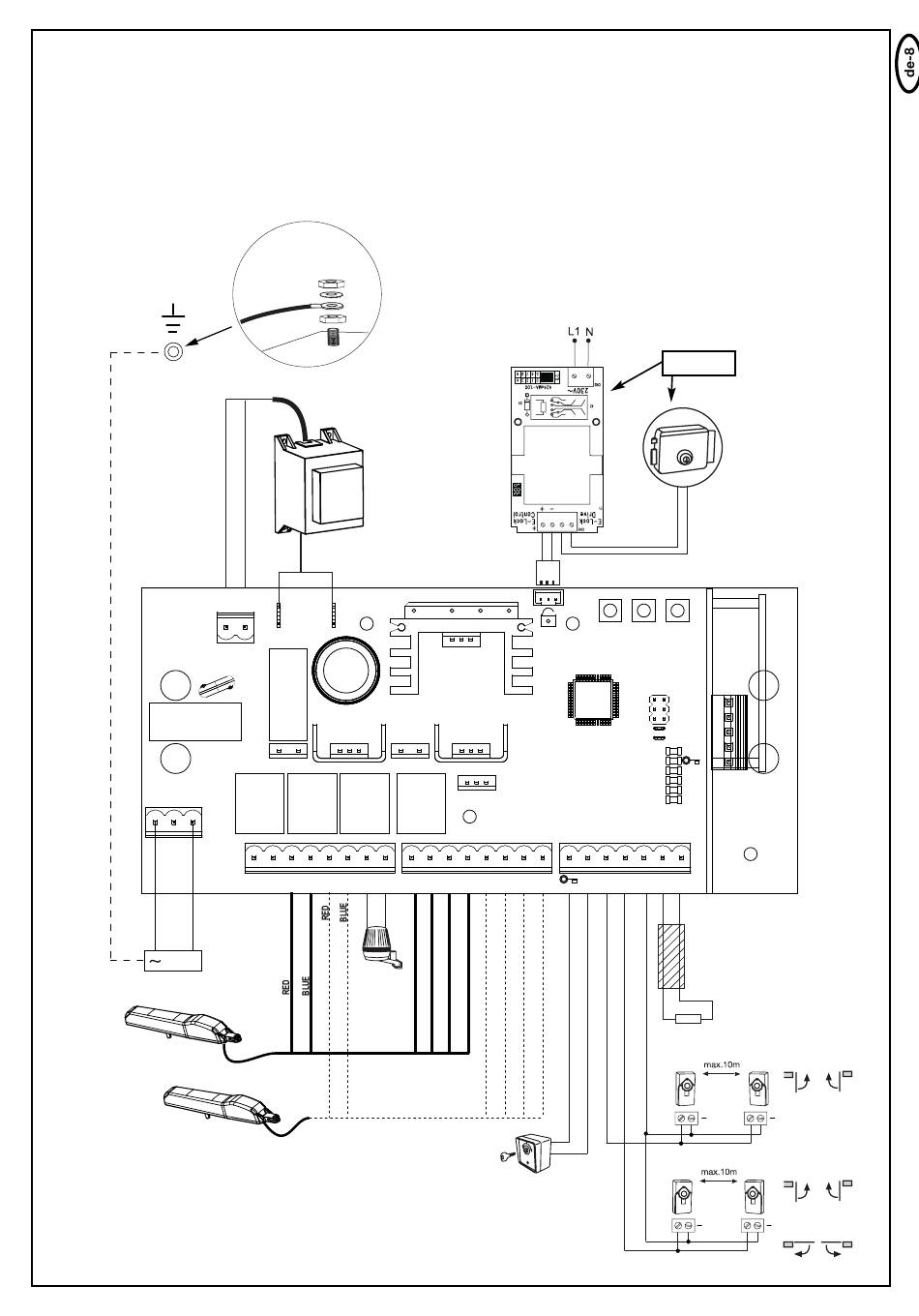

Verkabeln der Steuerung / Übersicht:
a. Beginnen Sie mit dem noch spannungslosen 230Volt
Zuleitungskabel an der linken Seite der Box.
b. Verbinden Sie den Erdungsleiter der Zuleitung mit der
Grundplatte.
Schließen Sie alle anderen Kabel an die Steuerung an
ACHTUNG: Kontrollieren Sie mehrfach, ob die farbigen Kabel des
Motors richtig angeschlossen wurden, sonst kann der Motor Schaden
nehmen oder er funktioniert nicht ordnungsgemäß. Passen Sie vor
allem bei Verwendung von Verteilerdosen auf.
Wir empfehlen Zubehör: LA400-JB40E; Kit zur Kabelverlängerung
für eine Anlage. Bestehend aus 12m Kabel, 6-polig mit gleichen
Farben wie Antrieb, Verteilerdose IP65, Kabelverschraubungen und
Befestigungsmaterial.
BRN GRN WHT YEL
BRN GRN WHT YEL
MASTER
SECOND
optional
P1
P2
P3
1/2 MOTOR
STOP/8.2K
Ω
OPEN / PED
JP1
JP2
STOP/8.2K
PHO2
PHO1
LEARN
DIAGNOSTIC
COM STOP/*
COM PHOTO
1
2
8.2 Ω
8.2
Ω
+
+
+
+
RADIO
801719
+
