CARACTÉRISTIQUES TECHNIQUES DE LA COMMANDE
MOTORISÉE
Tension :
Transformateur :
Sortie moteur :
Alimentation accessoires :
Température de service :
Protection :
PE
TRANSFORMER
230VAC
250V/2A
L
N
230VAC
PE
230 VAC
230/24 VAC minimum 60 VA
24 VDC maxi
24 VDC – 100 mA
- 20º C ÷ + 55º C
IP54
INPUT
24VAC
250V/2A
+
-
MOTOR
MOTOR
24V/150mA
BRN GRN WHT YEL
30VDC
MASTER
SECOND
/ LAMP
+ -

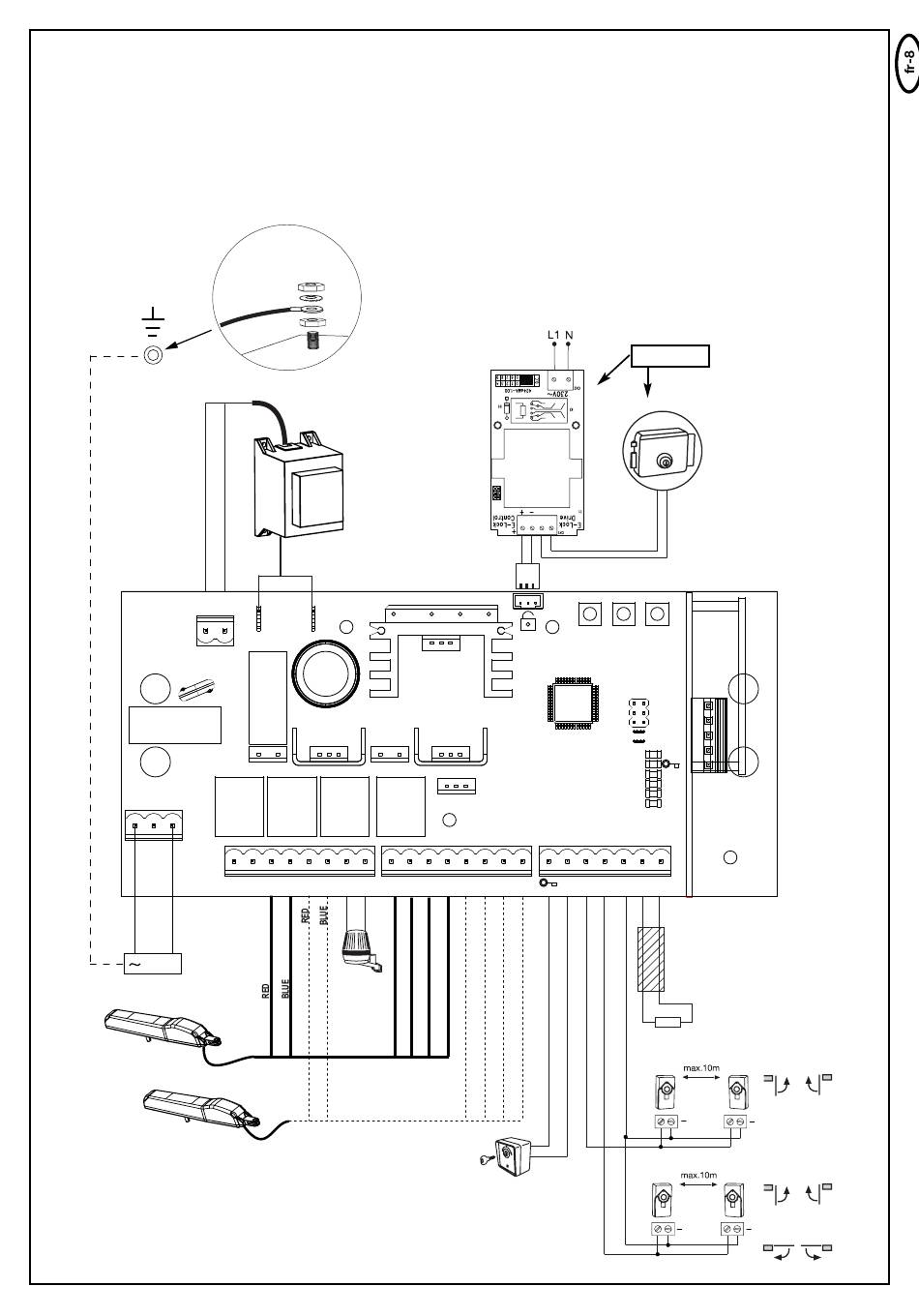

CÂBLAGE DU SYSTÈME DE COMMANDE/ APERÇU :
a. Commencez avec le câble d'alimentation 230 V encore
hors tension du côté gauche du coffret.
b. Reliez le conducteur de terre du câble d'alimentation avec la plaque
de base. Raccordez tous les autres câbles au système de
commande.
ATTENTION: Contrôlez plusieurs fois si les câbles en couleur du
moteur sont correctement raccordés car autrement ceci pourrait
endommager le moteur ou bien il ne pourrait fonctionner correctement.
Faites surtout attention si vous utilisez des boîtes de distribution.
Nous recommandons comme accessoires: LA400-JB40E; kit de
rallonge de câble pour une installation. Comprenant 12 m de câble 6
pôles de mêmes couleurs comme la commande motorisée, coffret de
distribution IP65, raccords à vis de câbles et matériel de fixation.
BRN GRN WHT YEL
COM PHOTO
MASTER
SECOND
en option
P1
P2
P3
1/2 MOTOR
STOP/8.2K
Ω
RADIO
OPEN / PED
801719
JP1
JP2
STOP/8.2K
PHO2
PHO1
LEARN
DIAGNOSTIC
COM STOP/*
1
2
8.2 Ω
8.2
Ω
+
+
+
+
+
