Chamberlain WPD25U-05 Bedienungsanleitung

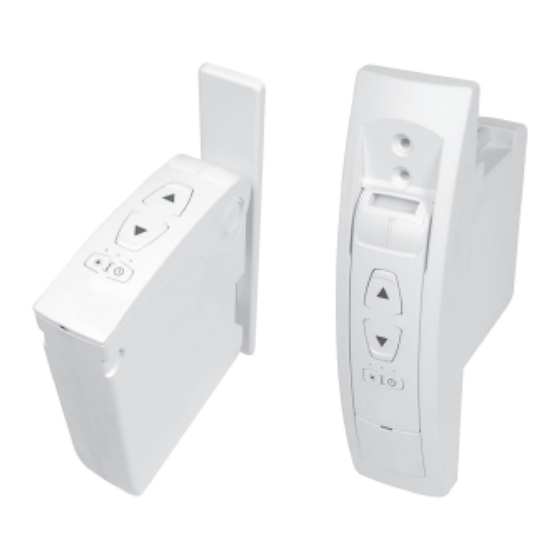

Elektrischer universalgurtwickler 2 in 1
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Elektrischer Universalgurtwickler 2 in 1
Modell WPD25U-05
Enrouleur de sangle électrique universel 2 en 1
Modèle WPD25U-05
2 in 1 universele elektrische riemwikkelaar
Model WPD25U-05
Chamberlain GmbH
Saar-Lor-Lux-Str. 19
D-66115 Saarbrücken
www.chamberlain.eu
VBD-704022-2_(04.19)
info@chamberlain.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Chamberlain WPD25U-05

Inhaltszusammenfassung für Chamberlain WPD25U-05

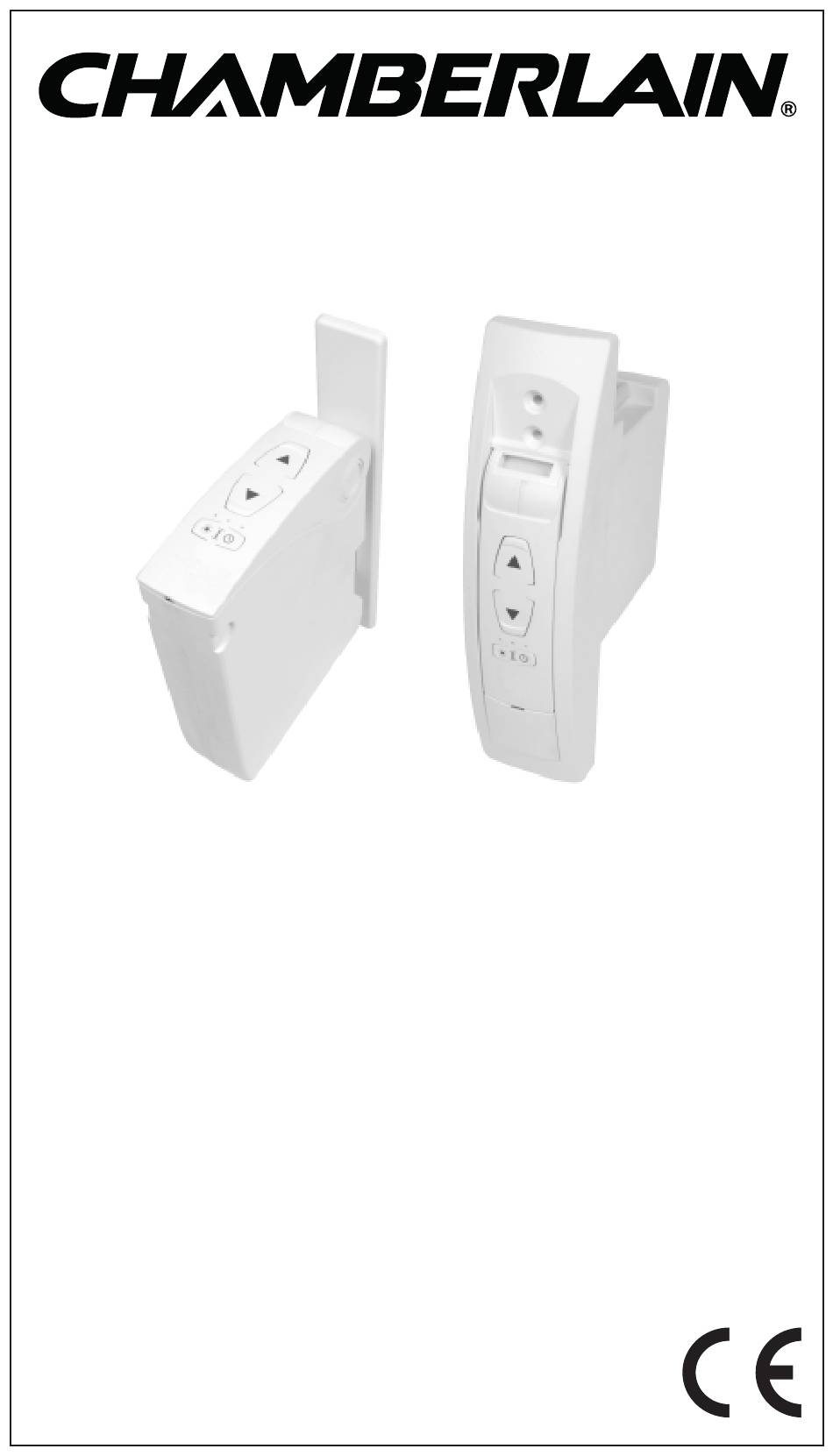

  • Seite 1 Elektrischer Universalgurtwickler 2 in 1 Modell WPD25U-05 Enrouleur de sangle électrique universel 2 en 1 Modèle WPD25U-05 2 in 1 universele elektrische riemwikkelaar Model WPD25U-05 Chamberlain GmbH Saar-Lor-Lux-Str. 19 D-66115 Saarbrücken www.chamberlain.eu VBD-704022-2_(04.19) info@chamberlain.com...
  • Seite 2 Stromschlag Diese Anleitung beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung des Rollladen-Gurtwicklers. efahrendurchele ktri rheitsmaßna ben. Lebensgefahrdurch Anwendung dieser Anleitung Stromschlag ◆◆ Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. efahrendurchele ktri Wichtige ◆◆...

  • Seite 3: Produktübersicht

    Produktübersicht Netzteil 230 V/50 Hz / 24 V (DC) 7. Montagerahmen für die Unterputzmontage Gurtbandeinlauf 23 mm (bei Aufputzmontage nicht zu verwenden) 8. Schraubenabdeckung Gurtbandeinlauf 15 mm 9. Schraubenkappen für die Gehäuseschrauben Wandhalter für Aufputzmontage, imkl Blende 10. Sonnensensor (bei Unterputzmontage nicht verwenden) 11.
  • Seite 4 Zulässige Gurtbänder WICHTIG Verwenden Sie nur Gurtbänder in den zulässigen Längen. Werden längere Gurtbänder eingezogen, kann das zur Beschädigung des Gurtwicklers führen. Gurtbreite Gurtstärke Gurtlänge 15 mm (Minigurtband) 1,0 mm 5,5 m 23 mm (Standardgurtband) 1,0 mm 5,5 m 1,3 mm 4,5 m Zulässige Rollladenfläche Leichte Kunststoffrollläden bis zu 8 m².

  • Seite 5: Gesamtansicht

    Gesamtansicht Unterputzvariante 1. Montagerahmen 2. Be dienfeld 3. Wickelradfach 4. Schraubenabdeck ung 5. Getriebeentriegelung 6. Kabeldurchführungen 7. Netzteilanschluss 8. Sonnensensor- anschluss 9. Typenschild (inkl. Herstellerangaben) Auf p utzvariante 1. W andhalter 2. B edienfeld 3. Wickelradfach 4. G etriebeentriegelung 5. Kabelhalter 6.

  • Seite 6: Allgemeine Montagehinweise

    Wichtige STOP Allgemeine Montagehinweise Sic herheitshinwe is e Eine schlechte Gurtbandführung kann das Gurtband zerstören und den Gurtwickler unnötig belasten. Hier geht es um Ihre Si c herheit. Befolgen Sie alle so Montieren Sie den Gurtwickler so, dass das Gurtband möglichst senkrecht in das Gerät einläuft, Sie gekennzeichneten Hinweise.
  • Seite 7 3. Den erforderlichen Gurtbandeinlauf einsetzen. Gurtbandeinlauf für: So gewährleisten Sie den korrekten Lauf des jeweiligen Gurtbandes. Minigurtband S tandardgurtband Minigurtband Standardgurtband 15 mm 23 mm 15 mm 23 mm WICHTIG Der Gurtbandeinlauf muss vor dem Montagerahmen eingesetzt werden. 4. Den Montagerahmen aufstecken und K lic k einrasten lassen.
  • Seite 8 7. Das Netzteil und den Sonnensensor anschließen. Sonnense nso r Schließen Sie jetzt das Netzteil und, wenn gewünscht, den Sonnensensor auf der Netzteil Rückseite des Gurtwicklers an. Achten Sie auf die Anschlusssymbole auf dem Typenschild. WICHTIG Achten Sie auf eine sichere Verlegung der Anschlusskabel.
  • Seite 9 9. Den Gurtwickler festschrauben. Schieben Sie den Gurtwickler in den Gurtkasten und schrauben Sie ihn mit den beiliegenden Montageschrauben fest. WICHTIG Achten Sie auf die Anschlussleitungen. Führen Sie beide Anschlussleitungen an der Unterseite des Gurtwicklers durch die Einkerbungen des Montagerahmens. 10.
  • Seite 10 13. Optional, den Gurtbandadapter montieren. Nur bei Minigurtband (15 mm Breite) erforder- lich, sonst weiter mit Punkt 14. Um eine optimale Gurtführung für Minigurt- bänder zu erreichen, müssen Sie nach dem Einführen des Gurtbandes den beiliegenden Gurtbandadapter in das Wickelradfach schieben.

  • Seite 11: Aufputzmontage

    Aufputzmontage 1. Den alten Gurtwickler ausbauen, falls Sie Le bensg efahr durch eine bestehende Rollladenanlage umrüsten. Stromsc h lag - Lassen Sie den Rollladen ganz herunter, bis die Lamellen vollständig geschlossen sind. Dieses Symbol weist Sie auf Gefahren durch elektrischen S trom hin. - Bauen Sie den alten Gurtwickler aus und wickeln Esfordert Siche rheitsmaßna hmen zum Sc hutz von Leben.
  • Seite 12 6. Den Wandhalter festschrauben. Schrauben Sie danach den Wandhalter mit den beiliegenden Schrauben fest. 7. Die Wandhalterblende auf den Wandhalter schieben. 8. Das Netzteil und den Sonnensensor anschließen. Schließen Sie jetzt das Netzteil und, wenn gewünscht, den Sonnensensor auf der Rückseite des Gurtwicklers an.
  • Seite 13 Ansch luss- leitunge n leitunge n 10. Drücken Sie die beiliegenden Schrauben- kappen auf die Gehäuseschrauben. 11. Das Bedienfeld öffnen. Durch Drücken und Hebeln mit einem flachen Schraubendreher können Sie das Bedienfeld öffnen. 12. Führen Sie das Gurtband von oben in den Gurtbandein lauf Gurtwickler ein.
  • Seite 14 15. Optional den Gurtbandadapter montieren. Nur bei Minigurtband (15 mm Breite) erforderlich, sonst weiter mit Punkt 16. Um eine optimale Gurtführung für Minigurt- bänder zu erreichen, müssen Sie nach dem Einführen des Gurtbandes den beiliegenden Gurtbandadapter in das Wickelradfach schieben. 16.

  • Seite 15: Drehrichtung Prüfen Und Korrigieren

    Drehrichtung prüfen und korrigieren HINWEIS Je nach Montageart (Unterputz-/Aufputzmontage) muss die Drehrichtung unterschiedlich gewählt werden. Die Drehrichtung ist ab Werk für die Unterputzmontage eingestellt und muss für den Fall einer Aufputzmontage korrigiert werden. Bitte überprüfen Sie vor allen weiteren Einstellungen die Drehrichtung wie folgt: kurz drücken, das Gurtband muss in den Gurtwickler laufen.
  • Seite 16 Endpunkte einstellen WICHTIG Damit der Rollladen oben und unten an der von Ihnen gewünschten Stelle stehenbleibt, müssen die Endpunkte eingestellt werden. Sie müssen unbedingt beide Endpunkte einstellen, sonst kann es zu Funktionsstörungen kommen. Ohne Endpunkteinstellung läuft der Gurtwickler nur solange, wie eine der beiden Bedientasten gedrückt wird.

  • Seite 17: Manuelle Bedienung

    Manuelle Bedienung Die Bedienung von Hand ist in jeder Betriebsart Be dien- taste n möglich und hat Vorrang vor den programmierten Be dien- Automatikfunktionen. taste n Be dien- taste n HINWEIS - Bei der manuellen Bedienung bleiben die Be dien- Endpunkteinstellungen erhalten.

  • Seite 18: Automatikbetrieb; Auto/Manu-Umschaltung

    Automatikbetrieb; Auto/Manu-Umschaltung Bei Bedarf kann jederzeit zwischen Automatikbetrieb und manueller Steuerung umgeschaltet werden. HINWEIS Eine manuelle Bedienung des Rollladens ist zu jeder Zeit unabhängig von der Automatik möglich. 1. Die Taste ca. 1 Sekunde drücken. 2. Beachten Sie die Uhr-Kontrollleuchte. Automatikbetrieb AUS Uhr- Kontrollle ucht e Die zuvor eingestellten Schaltzeiten...

  • Seite 19: Grenzwert Einstellen

    Sonnenautomatik ein-/ausschalten 1. Durch wiederholtes kurzes Drücken wird die Sonnenautomatik ein- bzw. ausgeschaltet. 2. Beachten Sie die Sonnen-Kontrollleuchte. Sonnen -Kon trollleuc hte Sonnen -Kon trollleuc hte Sonnenautomatik AUS Sonnen -Kon trollleuc hte Sonnen -Kon trollleuc hte Sonnenautomatik EIN Blinkend Wird der eingestellte Grenzwert überschritten, blinkt die Sonnen-Kontrollleuchte.
  • Seite 20 Den Unterputz-Gurtwickler ausbauen (z.B. bei Umzug) Le bensg efahr durch Stromsc h lag 1. Alle Einstellungen löschen. Dieses Symbol weist Sie auf Gefahren durch elektrischen S trom hin. Es fordert Siche rheitsmaßna hmen zum Sc hutz von Leben. 2. Den Rollladen vollständig schließen. Die Taste drücken und halten.

  • Seite 21: Den Aufputz-Gurtwickler Ausbauen (Z.b. Bei Umzug)

    Den Aufputz-Gurtwickler ausbauen (z.B. bei Umzug) 1. Alle Einstellungen löschen. 2. Den Rollladen vollständig schließen. Die Taste drücken und halten. 3. Ziehen Sie dabei das Gurtband soweit wie möglich oben aus dem Gurtwickler heraus. Es besteht Verletzungsgefahr durch das Wickelrad. Fassen Sie nicht bei laufendem Motor in das Wickelradfach.

  • Seite 22: Wartung

    Wartung Eine mangelhafte Wartung kann zur Gefährdung von Personen durch Beschädigung Ihres Gurtwicklers und der Rollladenanlage führen. ◆◆ Kontrollieren Sie bitte regelmäßig den Gurtwickler und alle Komponenten Ihrer Rollladenanlage auf Beschädigung. ●● Prüfen Sie den Gurtwickler regelmäßig auf korrekte Funktion. ●●...

  • Seite 23: Technische Daten

    Technische Daten Betriebsspannung Netzteil: 230 V / 50 Hz Leistung Stand-by: 0,7 W Nennleistung: 24 VDC/30 W max. 45 W Drehmoment: MdN = 2,8 Nm Max. Drehzahl: 34 U/min. Endzugkraft: 7 kg Max. Zugkraft / Anfangszugkraft: 25 kg Kurzzeitbetrieb: 5 Minuten Schalldruckpegel: (LpA): ≤...

  • Seite 24: Abmessungen Aufputzgerät

    ROLLLADENGURTANTRIEBS-GARANTIE Chamberlain GmbH garantiert gegenüber dem ersten Käufer, der dieses Produkt erworben hat, daß es ab dem Datum des Erwerbs volle 24 Monate lang (2 Jahre) frei ist von jeglichen Materialschäden bzw. Herstellungsfehlern. Bei Empfang des Produkts ist der erste Käufer verpflichtet, das Produkt auf sichtbare Schäden bzw. Fehler zu prüfen.
  • Seite 72 Chamberlain, 2019...
