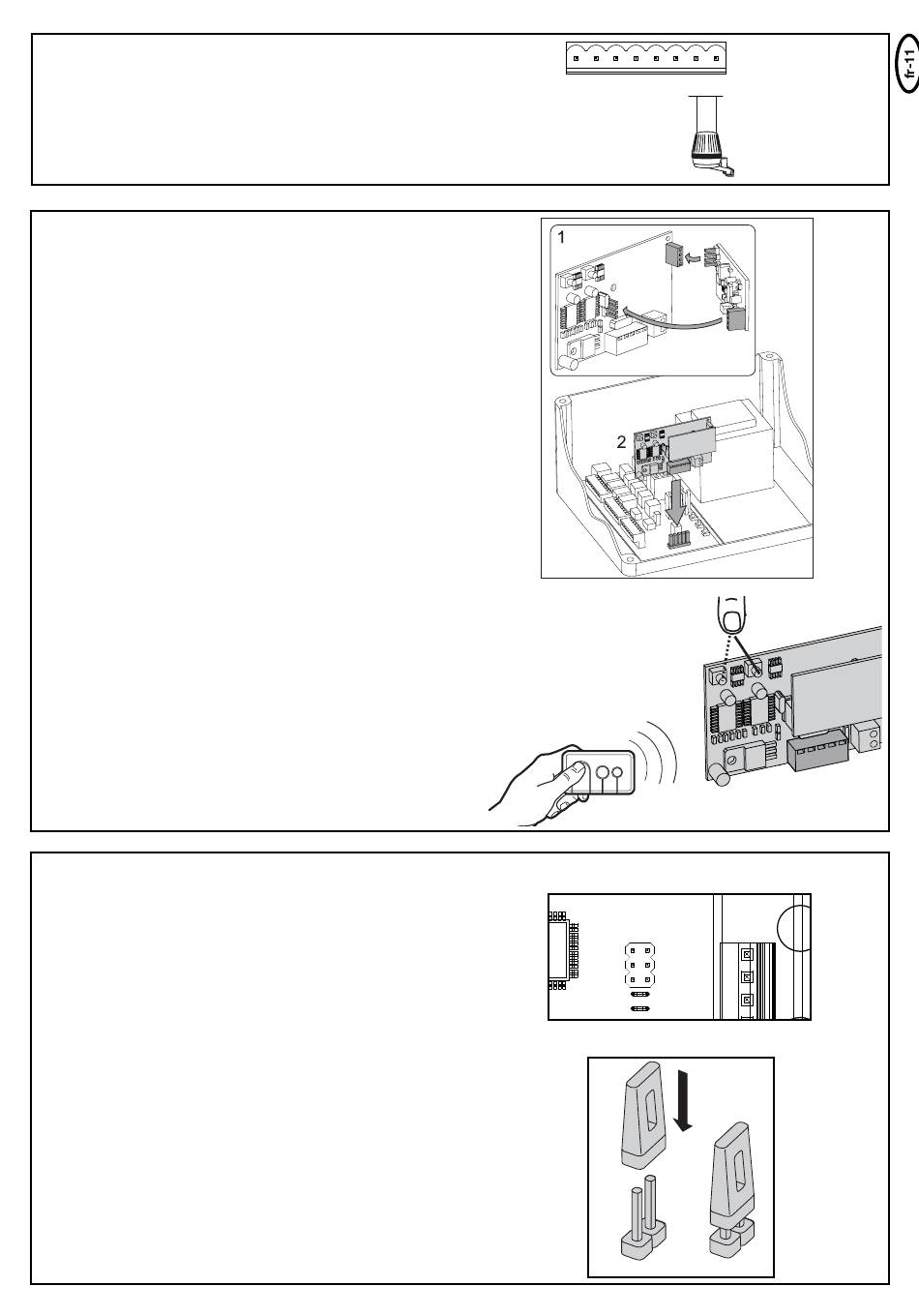

LAMPE CLIGNOTANTE (OPTION)
Une lampe clignotante peut être raccordée au système de commande.
Elle avertit les personnes qui se trouvent devant le portail en
mouvement. La lampe clignotante devrait être placée si possible en
hauteur pour être bien visible. Le système de commande émet un
signal constant qui est transformé par la lampe en un clignotement.
Section transversale de câble : 0,5mm² ou supérieure.
Tension : 24 VDC
RADIO
Le récepteur radio, qui enregistre le code de l'émetteur portatif, et le
module radio, qui réceptionne la radio, sont logés dans deux petits
boîtiers.
1. Connectez le plus petit module radio sur le récepteur plus grand.
Assurez-vous que toutes les broches sont bien en place.
2. Connectez le récepteur radio sur le système de commande.
Antenne : une petite antenne de câble se trouve sur le récepteur radio.
Celle-ci devrait être logée dans le coffret en respectant un certain écart
avec les autres câbles et ne doit pas être enroulée. Il est possible de
raccorder une antenne extérieure, ce qui augmente la portée de la
télécommande (accessoire en option).
PROGAMMATION / EFFACEMENT DE L'EMETTEUR
PORTATIF
Le système de commande possède deux canaux d'apprentissage CH1
et CH2. Il est en mesure d'ouvrir ou de fermer un portail ou deux
portails en actionnant conformément l'émetteur portatif. Si par exemple
CH1 reçoit le code de télécommande de l'émetteur portatif, un seul
battant sera ouvert. Si vous programmez une autre touche de la
télécommande sur CH2, vous pouvez actionner les deux battants avec
cette touche. Pour enregistrer le code, appuyez sur la touche de
l'émetteur portatif que vous avez choisie et maintenez-la appuyée.
Appuyez brièvement avec l'autre main sur la touche de programmation
de l'électronique. Répétez l'opération pour tous les émetteurs portatifs.
Il est possible de programmer jusqu'à 12 émetteurs portatifs par canal.
Remarque : Assurez-vous que la même touche d'émetteur portatif n'est
pas programmée par erreur pour les deux fonctions, autrement un
comportement incontrôlé du portail peut se produire. Effacez
éventuellement tous les émetteurs portatifs et reprogrammez.
EFFACEMENT
Appuyez sur chaque touche de programmation (1 ou 2 ) durant env. 10
secondes sur la platine du récepteur jusqu'à ce que la DEL de
programmation s'éteigne. Les codes « programmés » sur cette touche
de programmation sont ensuite effacés.
STRAPS ENFICHABLES / CAVALIERS
1 / 2 Motor
1 ou 2 commandes motorisées raccordées au système de
commande.
Libre : deux moteurs raccordés
Shunté : un seul moteur raccordé
STOP/8,2KOhm
Définit si le raccordement STOP / 8,2 KOhm est utilisé comme
interrupteur d'arrêt ou interrupteur de profilé de contact. Comme
interrupteur d'arrêt, chaque mouvement est stoppé quand
l'interrupteur est raccordé. Comme entrée de sécurité 8,2 K Ohm
pour profilés de sécurité (profilé en caoutchouc) le battant est inversé
durant une seconde.
Libre : réglage par défaut : 8,2 K Ohm
Dans ce cas, il faut raccorder un profilé de contact ou incorporer la
résistance 8,2 K Ohm dans la borne de connexion.
Shunté : Comme interrupteur d'arrêt ; dans ce cas la résistance 8,2 K
Ohm monté par défaut doit être enlevée et remplacée par un
interrupteur approprié (accessoire) ou par un shunt à câble.
OPEN/PED
-
+
Définit si l'interrupteur à clé ouvre un seul battant (Master) ou les
deux battants.
Libre : uniquement moteur 1 Master
Shunté : deux commandes motorisées
-
+
MOTOR MOTOR 24V/150mA
B
30VDC MASTER
SECOND / LAMP
+ -
1/2 MOTOR
STOP/8.2K Ω
OPEN / PED
JP1
JP2
R
8
