TECHNISCHE GEGEVENS VAN DE MOTORBESTURING
Spanning:
230VAC
Transformator:
230/24VAC minimaal 60VA
Uitgang motor:
24VDC max
Voeding toebehoren:
24VDC - 100mA
Bedrijfstemperatuur:
-20ºC ÷ +55ºC
Veiligheidsklasse:
IP54
PE
TRANSFORMER
230VAC
250V/2A
L
N
230VAC
PE
INPUT
24VAC
250V/2A
-
+
MOTOR
MOTOR
24V/150mA
BRN GRN WHT YEL
30VDC
MASTER
SECOND
/ LAMP
+ -

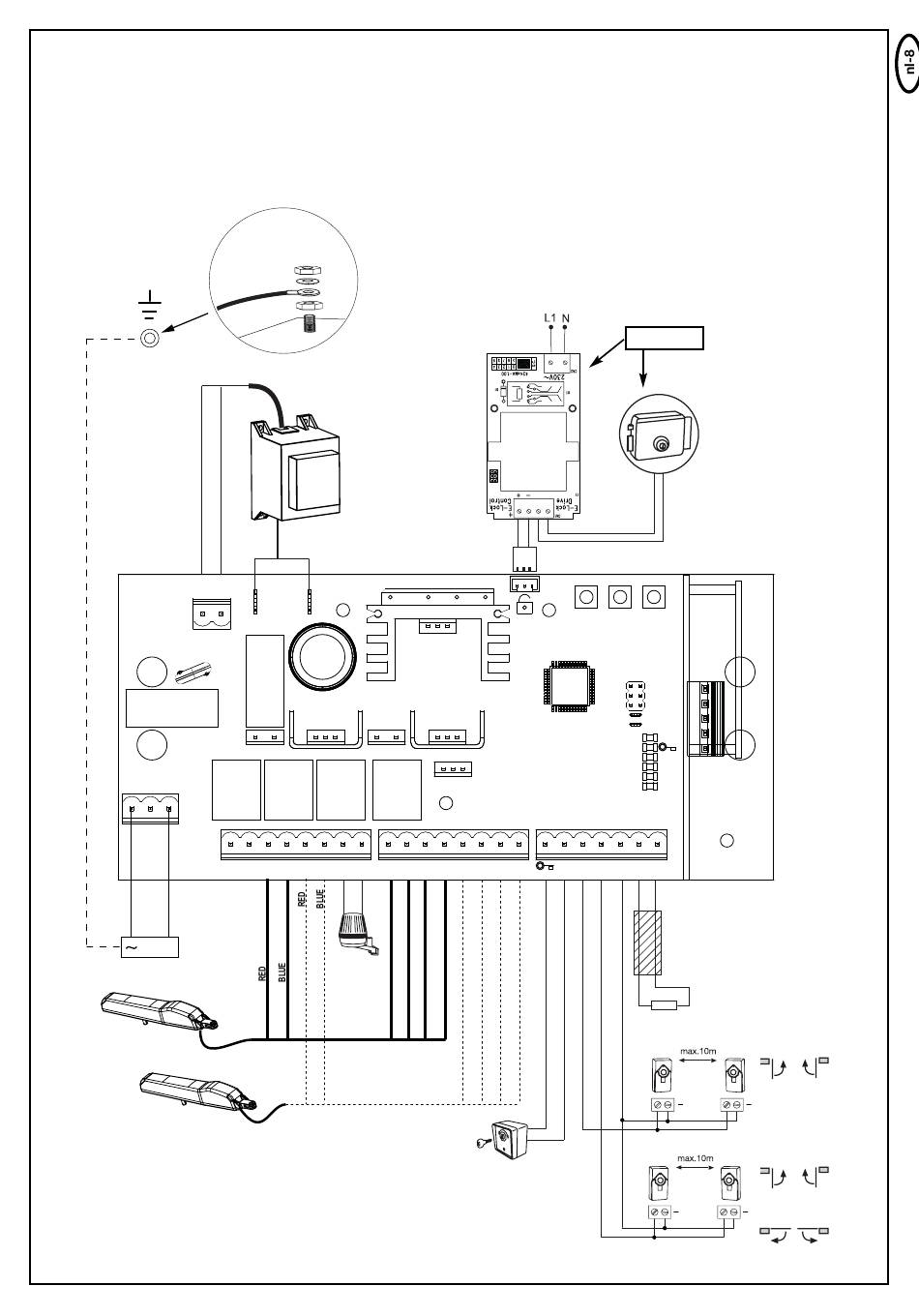

BEDRADING VAN DE BESTURING / OVERZICHT:
a. Begin met de nog spanningsloze 230Volt
toevoerkabel aan de linker zijde van de box.
b. Verbind de aardkabel aan de toevoer met de bodemplaat. Sluit alle
andere kabels aan op de besturing.
LET OP: Controleer enkele malen of de gekleurde kabels van de
motor juist zijn aangesloten, anders kan de motor beschadigd raken of
niet correct funtioneren. Let vooral goed bij de toepassing van
verdeeldozen.
Wij adviseren de volgende toebehoren: LA400-JB40E kit voor
kabelverlenging voor een installatie. Bestaande uit 12m kabel, 6-polig
met dezelfde kleuren als de aandrijving, verdeeldoos IP65,
kabelschroefverbindingen en bevestigingsmateriaal.
BRN GRN WHT YEL
COM PHOTO
MASTER
SECOND
optioneel
P1
P2
P3
1/2 MOTOR
STOP/8.2K
Ω
RADIO
OPEN / PED
801719
JP1
JP2
STOP/8.2K
PHO2
PHO1
LEARN
DIAGNOSTIC
COM STOP/*
1
2
8.2 Ω
8.2
Ω
+
+
+
+
+
