Ces pictogrammes appellent à la prudence et ont valeur d'avertissement, car leur non-respect peut entraîner un risque de
blessures corporelles ou de dommages matériels.
Veuillez lire attentivement ces avertissements. Cet ouvre-portail est conçu et testé de manière à offrir un service raisonnablement
sûr sous réserve d'être installé et utilisé strictement selon les règles de sécurité suivantes.
Le non-respect des règles de sécurité suivantes peut provoquer de sérieux dommages corporels ou matériels.
Une prudence particulière s'impose lors de l'utilisation
d'outils et de petites pièces. Ne pas porter de bagues,
de montres ou de vêtements amples lors des travaux
de montage ou de réparation d'un portail.
Les câbles électriques doivent être posés
conformément aux prescriptions locales relatives aux
systèmes et installations électriques. Le câble
électrique doit uniquement être raccordé à un réseau
électrique correctement relié à la terre.
Lors du montage, un confinement entre la pièce entraînée
et les pièces environnantes du bâtiment (par exemple une
paroi) doit être considéré en raison du mouvement
d'ouverture de la pièce entraînée..
Déposer toutes les serrures montées sur le portail afin
d'éviter d'endommager ce dernier.
Après installation, il convient de vérifier l'ajustement
correct du mécanisme ainsi que le bon
fonctionnement de l'entraînement, du système de
sécurité et du dispositif de déverrouillage d'urgence
(le cas échéant).

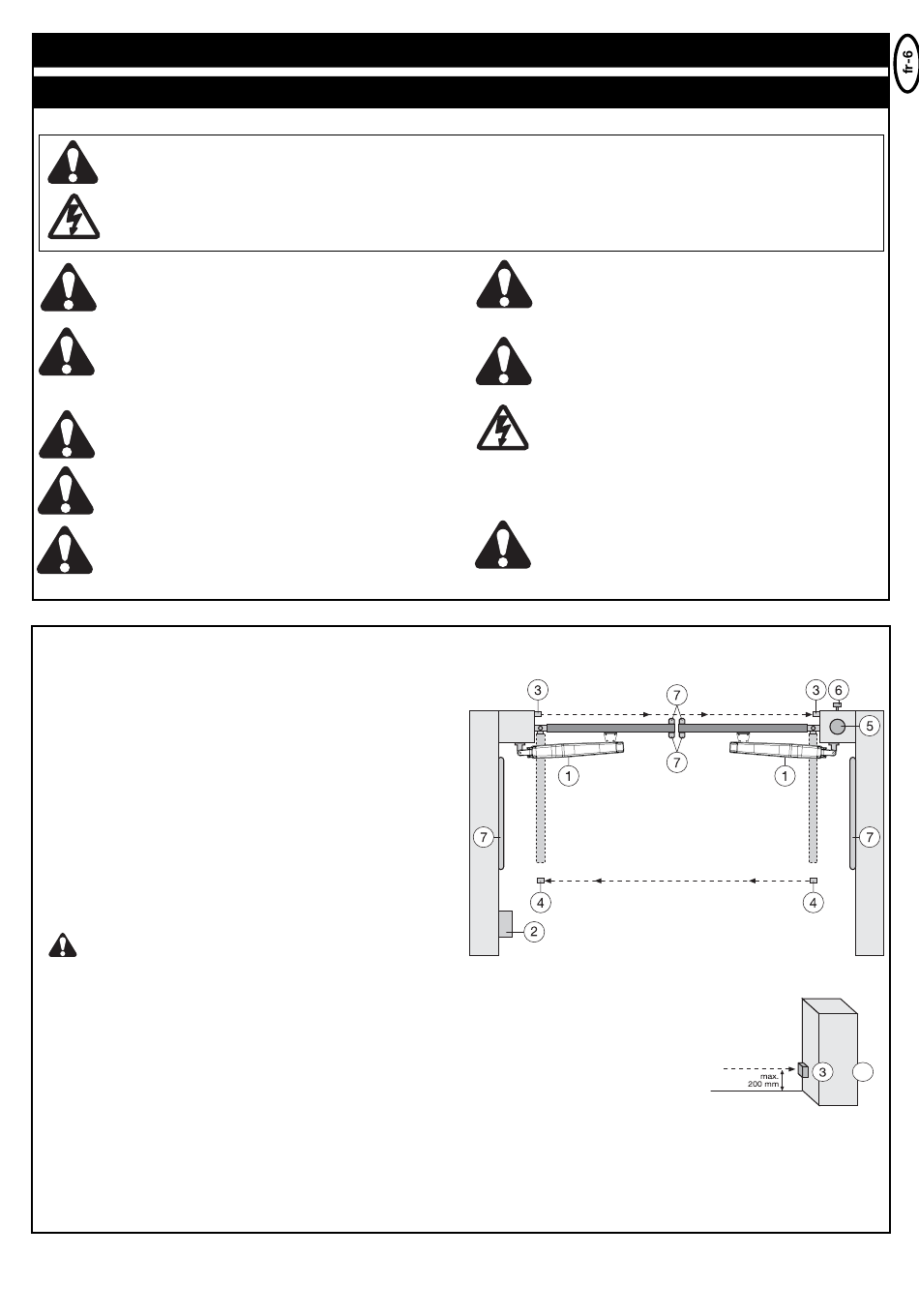

CONFIGURATION TYPIQUE D'UNE INSTALLATION :
1. Commande motorisée
2. Système de commande
3. Barrières photoélectriques (actives quand fermé), hauteur maxi
200 mm première barrière photoélectrique
4. Barrières photoélectriques (actives quand ouvert òu fermé),
hauteur maxi 200 mm deuxième barrière photoélectrique (option)
5. Lampe clignotante (option)
Elle représente un signal optique important pour le mouvement du
portail.
6. Interrupteur à clé ou serrure à code (option)
Est appliqué côté extérieur. Le portail s'ouvre au moyen d'une clé
ou en entrant un code numérique.
7. Profilé de contact (option)
Bloque le portail en cas de contact Les profilés de contact peuvent
être appliqués sur les piliers ou au portail. S'il est nécessaire, les
profilés de contact doivent être appliqués jusqu'à une hauteur de
2,5 m.
Le système de commande satisfait les normes EN les plus
récentes. Une de ces normes prescrit que les forces de
fermeture au bord du portail ne doivent pas dépasser 400 N (40 kg)
dans les derniers 500 mm avant la fermeture du portail. Au-dessus
de 500 mm, la force maximale exercée au bord du portail peut
s'élever à 1400 N (140 kg). Si ceci ne peut être garanti, il faut
absolument appliquer un profilé de contact évtl. jusqu'à une hauteur
de 2,5 m au portail ou au pilier opposé (EN12453).
Remarque :
Pour installer conformément l'installation du portail, les accessoires indiqués à la page 2 sont
particulièrement appropriés.
INSTRUCTIONS IMPORTANTES POUR LE MONTAGE ET L'UTILISATION
VEUILLEZ TOUT D'ABORD LIRE CES REGLES DE SECURITE IMPORTANTES
ATTENTION
Il est important que le portail reste toujours
parfaitement opérationnel. Tout portail qui bloque ou
reste coincé doit être immédiatement réparé. Ne pas
essayer de le réparer soi-même, mais faire appel à un
spécialiste.
Tenir tous les accessoires supplémentaires hors de portée
des enfants. Ne pas laisser les enfants utiliser les boutons
ou les télécommandes. La fermeture d'un portail peut
provoquer de sérieuses blessures.
Débranchez le courant de l'automatisme de portail avant de
commencer toute réparation ou d'ôter un couvercle.
Dans l'installation fixe, il convient de prévoir un
sectionneur afin de garantir une coupure sur tous les
pôles au moyen d'un interrupteur (avec une course
minimale d'ouverture des contacts de 3 mm) ou un
fusible séparé.
S'assurer que les personnes qui assurent le montage
ou la maintenance ainsi que celles qui utilisent
l'ouvre-portail respectent les présentes instructions.
Conserver ces instructions de sorte à pouvoir les
retrouver rapidement.
