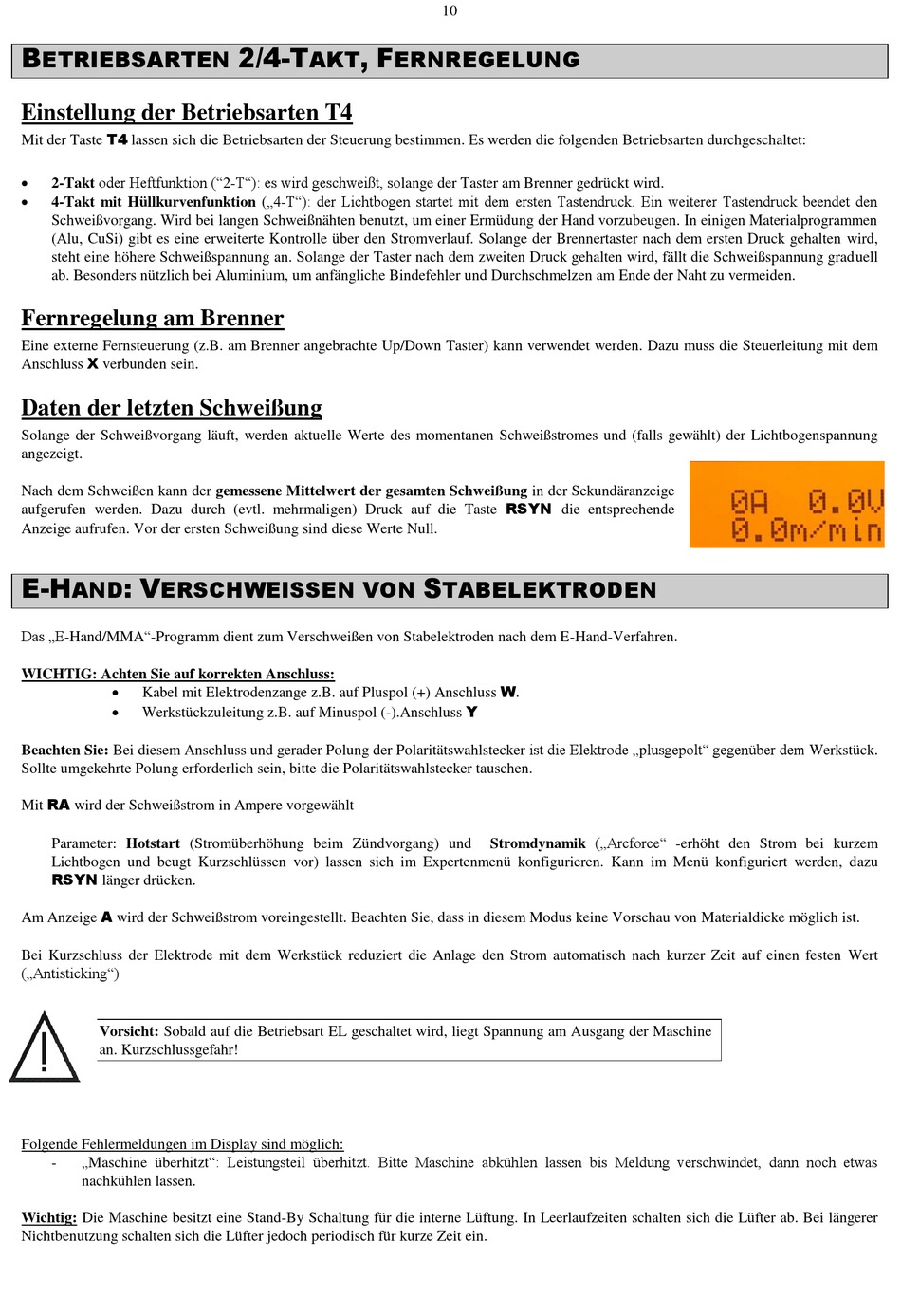

B
ETRIEBSARTEN
Einstellung der Betriebsarten T4
Mit der Taste T4 lassen sich die Betriebsarten der Steuerung bestimmen. Es werden die folgenden Betriebsarten durchgeschaltet:
2-Takt oder Heftfunktion ("2-T"): es wird geschweißt, solange der Taster am Brenner gedrückt wird.
4-Takt mit Hüllkurvenfunktion („4-T"): der Lichtbogen startet mit dem ersten Tastendruck. Ein weiterer Tastendruck beendet den
Schweißvorgang. Wird bei langen Schweißnähten benutzt, um einer Ermüdung der Hand vorzubeugen. In einigen Materialprogrammen
(Alu, CuSi) gibt es eine erweiterte Kontrolle über den Stromverlauf. Solange der Brennertaster nach dem ersten Druck gehalten wird,
steht eine höhere Schweißspannung an. Solange der Taster nach dem zweiten Druck gehalten wird, fällt die Schweißspannung graduell
ab. Besonders nützlich bei Aluminium, um anfängliche Bindefehler und Durchschmelzen am Ende der Naht zu vermeiden.
Fernregelung am Brenner
Eine externe Fernsteuerung (z.B. am Brenner angebrachte Up/Down Taster) kann verwendet werden. Dazu muss die Steuerleitung mit dem
Anschluss X verbunden sein.
Daten der letzten Schweißung
Solange der Schweißvorgang läuft, werden aktuelle Werte des momentanen Schweißstromes und (falls gewählt) der Lichtbogenspannung
angezeigt.
Nach dem Schweißen kann der gemessene Mittelwert der gesamten Schweißung in der Sekundäranzeige
aufgerufen werden. Dazu durch (evtl. mehrmaligen) Druck auf die Taste RSYN die entsprechende
Anzeige aufrufen. Vor der ersten Schweißung sind diese Werte Null.
E-H
: V
AND
ERSCHWEISSEN VON
Das „E-Hand/MMA"-Programm dient zum Verschweißen von Stabelektroden nach dem E-Hand-Verfahren.
WICHTIG: Achten Sie auf korrekten Anschluss:
Kabel mit Elektrodenzange z.B. auf Pluspol (+) Anschluss W.
Werkstückzuleitung z.B. auf Minuspol (-).Anschluss Y
Beachten Sie: Bei diesem Anschluss und gerader Polung der Polaritätswahlstecker ist die Elektrode „plusgepolt" gegenüber dem Werkstück.
Sollte umgekehrte Polung erforderlich sein, bitte die Polaritätswahlstecker tauschen.
Mit RA wird der Schweißstrom in Ampere vorgewählt
Parameter: Hotstart (Stromüberhöhung beim Zündvorgang) und
Lichtbogen und beugt Kurzschlüssen vor) lassen sich im Expertenmenü konfigurieren. Kann im Menü konfiguriert werden, dazu
RSYN länger drücken.
Am Anzeige A wird der Schweißstrom voreingestellt. Beachten Sie, dass in diesem Modus keine Vorschau von Materialdicke möglich ist.
Bei Kurzschluss der Elektrode mit dem Werkstück reduziert die Anlage den Strom automatisch nach kurzer Zeit auf einen festen Wert
(„Antisticking")
Vorsicht: Sobald auf die Betriebsart EL geschaltet wird, liegt Spannung am Ausgang der Maschine
an. Kurzschlussgefahr!
Folgende Fehlermeldungen im Display sind möglich:
„Maschine überhitzt": Leistungsteil überhitzt. Bitte Maschine abkühlen lassen bis Meldung verschwindet, dann noch etwas
-
nachkühlen lassen.
Wichtig: Die Maschine besitzt eine Stand-By Schaltung für die interne Lüftung. In Leerlaufzeiten schalten sich die Lüfter ab. Bei längerer
Nichtbenutzung schalten sich die Lüfter jedoch periodisch für kurze Zeit ein.
2/4-T
, F
AKT
ERNREGELUNG
10
S
TABELEKTRODEN
Stromdynamik („Arcforce" -erhöht den Strom bei kurzem
