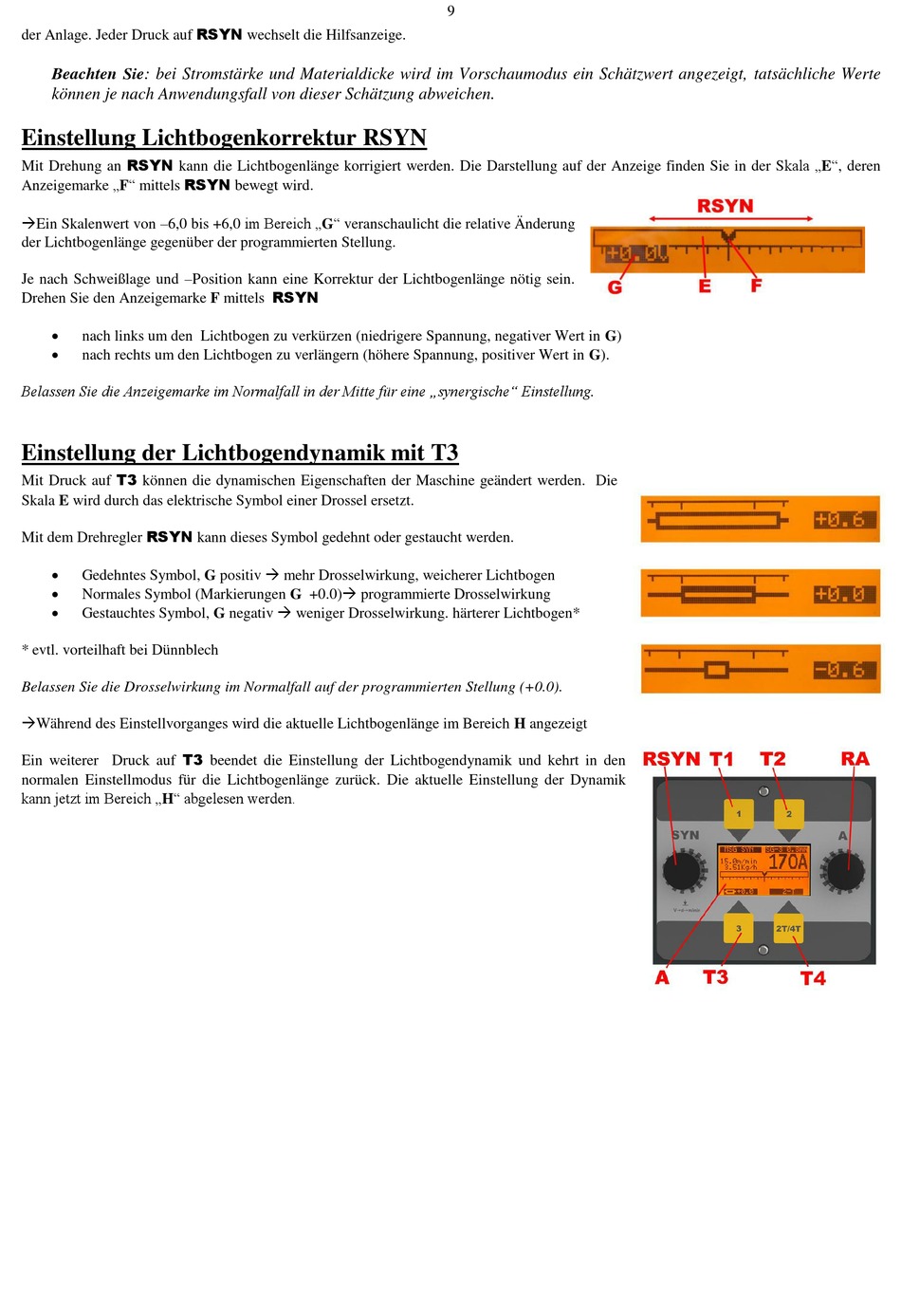

der Anlage. Jeder Druck auf RSYN wechselt die Hilfsanzeige.
Beachten Sie: bei Stromstärke und Materialdicke wird im Vorschaumodus ein Schätzwert angezeigt, tatsächliche Werte
können je nach Anwendungsfall von dieser Schätzung abweichen.
Einstellung Lichtbogenkorrektur RSYN
Mit Drehung an RSYN kann die Lichtbogenlänge korrigiert werden. Die Darstellung auf der Anzeige finden Sie in der Skala „E", deren
Anzeigemarke „F" mittels RSYN bewegt wird.
Ein Skalenwert von –6,0 bis +6,0 im Bereich „G" veranschaulicht die relative Änderung
der Lichtbogenlänge gegenüber der programmierten Stellung.
Je nach Schweißlage und –Position kann eine Korrektur der Lichtbogenlänge nötig sein.
Drehen Sie den Anzeigemarke F mittels RSYN
nach links um den Lichtbogen zu verkürzen (niedrigere Spannung, negativer Wert in G)
nach rechts um den Lichtbogen zu verlängern (höhere Spannung, positiver Wert in G).
Belassen Sie die Anzeigemarke im Normalfall in der Mitte für eine „synergische" Einstellung.
Einstellung der Lichtbogendynamik mit T3
Mit Druck auf T3 können die dynamischen Eigenschaften der Maschine geändert werden. Die
Skala E wird durch das elektrische Symbol einer Drossel ersetzt.
Mit dem Drehregler RSYN kann dieses Symbol gedehnt oder gestaucht werden.
Gedehntes Symbol, G positiv mehr Drosselwirkung, weicherer Lichtbogen
Normales Symbol (Markierungen G +0.0) programmierte Drosselwirkung
Gestauchtes Symbol, G negativ weniger Drosselwirkung. härterer Lichtbogen*
* evtl. vorteilhaft bei Dünnblech
Belassen Sie die Drosselwirkung im Normalfall auf der programmierten Stellung (+0.0).
Während des Einstellvorganges wird die aktuelle Lichtbogenlänge im Bereich H angezeigt
Ein weiterer Druck auf T3 beendet die Einstellung der Lichtbogendynamik und kehrt in den
normalen Einstellmodus für die Lichtbogenlänge zurück. Die aktuelle Einstellung der Dynamik
kann jetzt im Bereich „H" abgelesen werden.
