AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 AS-i SmartLine Modul

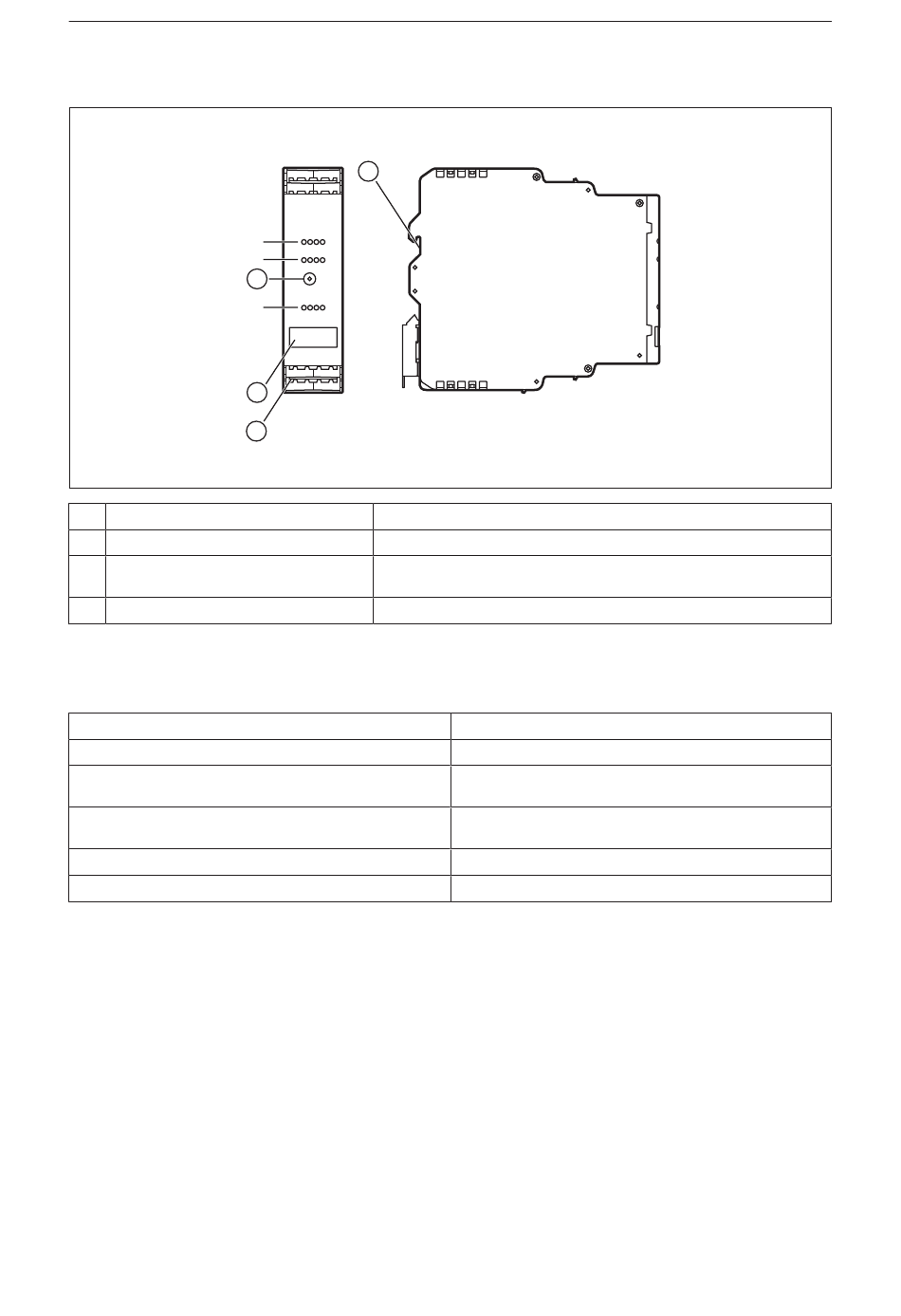

7 Bedien- und Anzeigeelemente
LED 1
LED 2
LED 3
1:
Stecker mit Federzugklemmen
2:
Beschriftungsfeld
3:
Adressierbuchse
4:
Tragschienenbefestigung
7.1 Betrieb / LEDs
LED 1 gelb leuchtet:
LED 2 AS-i grün leuchtet:
LED 2 FAULT rot leuchtet:
LED 2 FAULT rot blinkt:
LED 2 AUX grün leuchtet:
LED 3 gelb leuchtet:
16
4
3
2
1
LED 1: Schaltzustandsanzeige Sensoreingänge I1...I4 (außer AC2252)
LED 2: AS-i, FAULT, AUX (außer AC2250)
LED 3: Schaltzustandsanzeige Aktuatorausgänge O1...O4
(außer AC2250 und AC2254)
Eingang (I1...I4) geschaltet
AS-i Spannungsversorgung o.k.
AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen"
Datenverkehr teil, z. B. Slaveadresse 0
Peripheriefehler, z. B. Sensorversorgung / Ausgang überlastet
bzw. kurzgeschlossen
externe Spannungsversorgung o.k.
Relaisausgang (O1...O3) / (O1...O4) geschaltet
