ProcessLine Modul

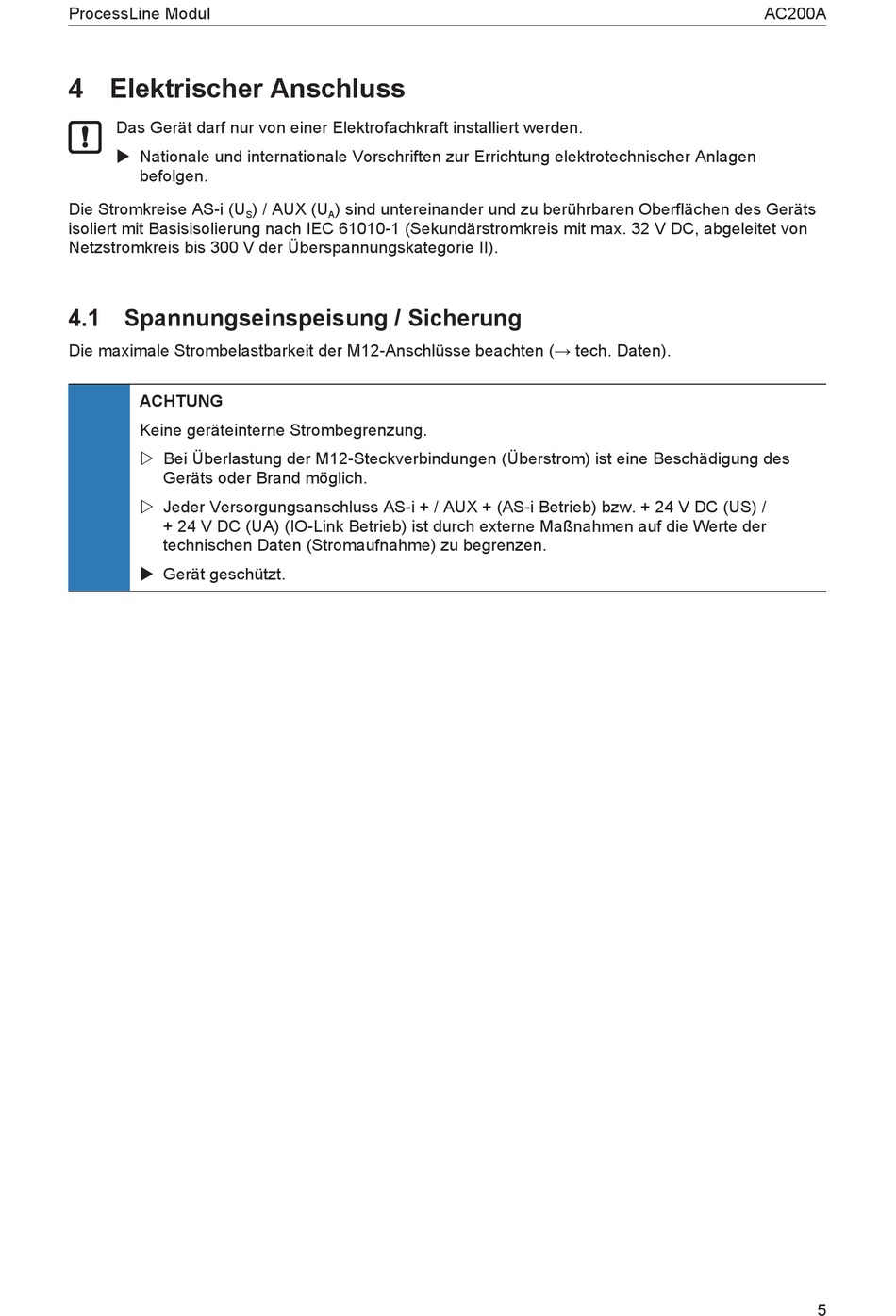

4 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
u Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen
befolgen.
Die Stromkreise AS-i (U
isoliert mit Basisisolierung nach IEC 61010-1 (Sekundärstromkreis mit max. 32 V DC, abgeleitet von
Netzstromkreis bis 300 V der Überspannungskategorie II).
4.1 Spannungseinspeisung / Sicherung
Die maximale Strombelastbarkeit der M12-Anschlüsse beachten (→ tech. Daten).
ACHTUNG
Keine geräteinterne Strombegrenzung.
w Bei Überlastung der M12-Steckverbindungen (Überstrom) ist eine Beschädigung des
Geräts oder Brand möglich.
w Jeder Versorgungsanschluss AS-i + / AUX + (AS-i Betrieb) bzw. + 24 V DC (US) /
+ 24 V DC (UA) (IO-Link Betrieb) ist durch externe Maßnahmen auf die Werte der
technischen Daten (Stromaufnahme) zu begrenzen.
u Gerät geschützt.
) / AUX (U
) sind untereinander und zu berührbaren Oberflächen des Geräts
S
A
AC200A
5
