Installation
14.Montage des Material-Peitschenendes für Katalysatormaterial (B).
Informationen über empfohlene Schlauchgrößen, Stiftgrößen und Kalibrierungsnummern sind in PKE 2863
(auf http://graco.custhelp.com/app/answers/detail/a_id/2863) zu finden oder über den unten stehenden QR-Code
zugänglich. Alle Anschlüsse festziehen, um Undichtigkeiten zu vermeiden.
HINWEIS: Siehe Drosselsatz, 24R804, Seite 62 für den Kauf. Die Größe des Drosselstifts bezieht sich auf typische
Anwendungen und dient lediglich als Anhaltspunkt. Möglicherweise müssen andere Stifte oder Konfigurationen
installiert werden, um einen ausgeglichenen Druck zu erzielen.
1 = 2,4 mm • 2 = 2,5 mm • 3 = 2,6 mm
HINWEIS: Informationen zu weiteren erhältlichen Schlauchgrößen siehe Katalysatorschläuche (B), Seite 62.

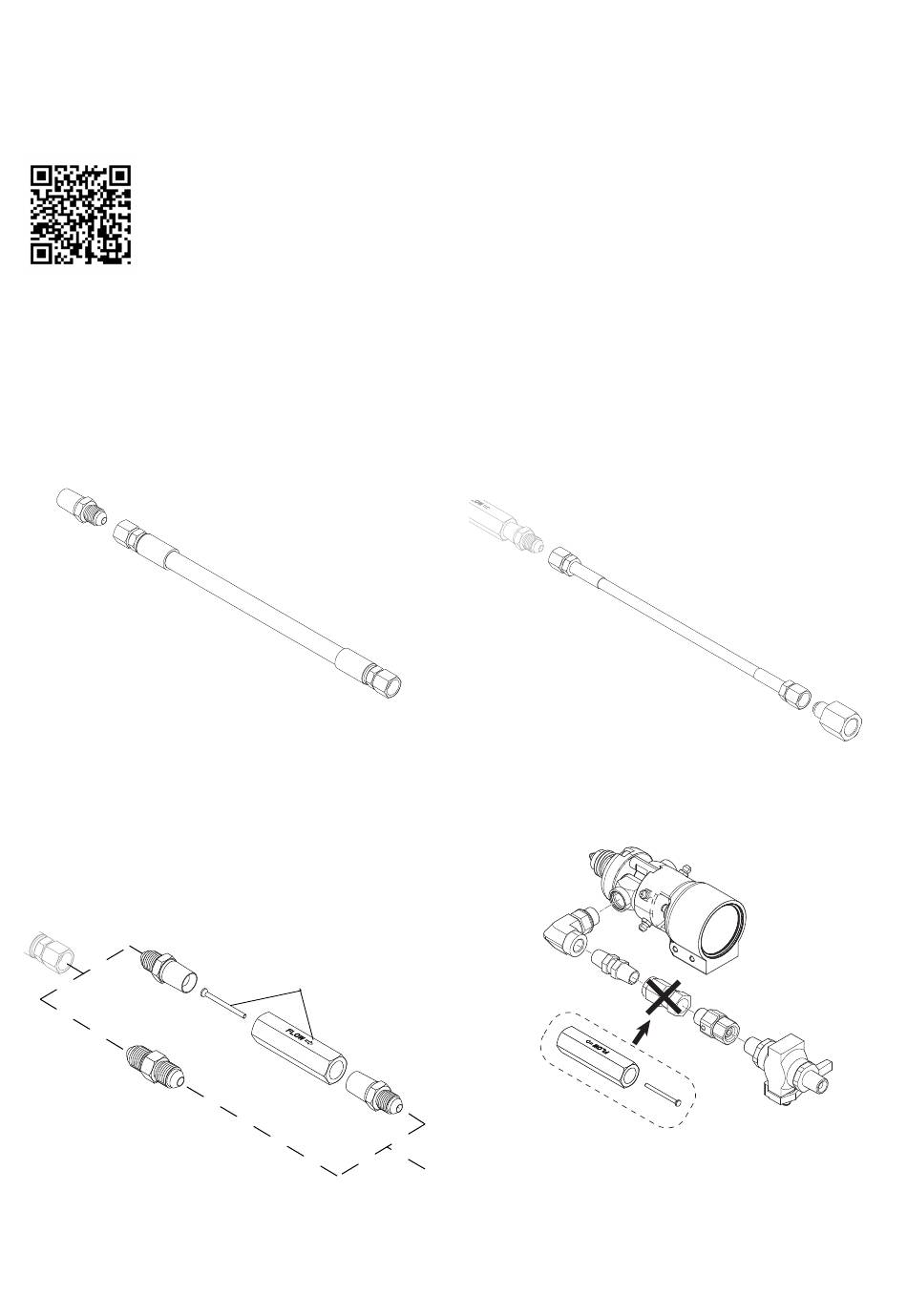

a. Schlauch zwischen Materialverarbeitungseinheit
und Drosselgehäuse lokalisieren. Den Adapter
einbauen.
b. Drosselstift oder Verbindung auswählen.
U100 mit MD2: Die Verbindung am Schlauch
zwischen Materialverarbeitungseinheit und
Drosselgehäuse montieren. Bei Verwendung der
Drosselstifteinheit wird diese in Schritt d
montiert.
Alle anderen Konfigurationen: Die Drosselstif-
teinheit oder Verbindung am Schlauch
zwischen Materialverarbeitungseinheit und Dros-
selgehäuse montieren.
30
Auf die Ausrichtung von Stift
und Stiftgehäuse achten.
c. Den Schlauch zwischen Drosselgehäuse und
Dosierventil lokalisieren. Den Schlauch zwischen
Drosselgehäuse und Dosierventil an der
Drosselstifteinheit oder Verbindung montieren.
d. U100 mit MD2: Bei Verwendung der
Drosselstifteinheit ersetzt diese die
Schottverschraubung am MD2-Ventil.
334323T
