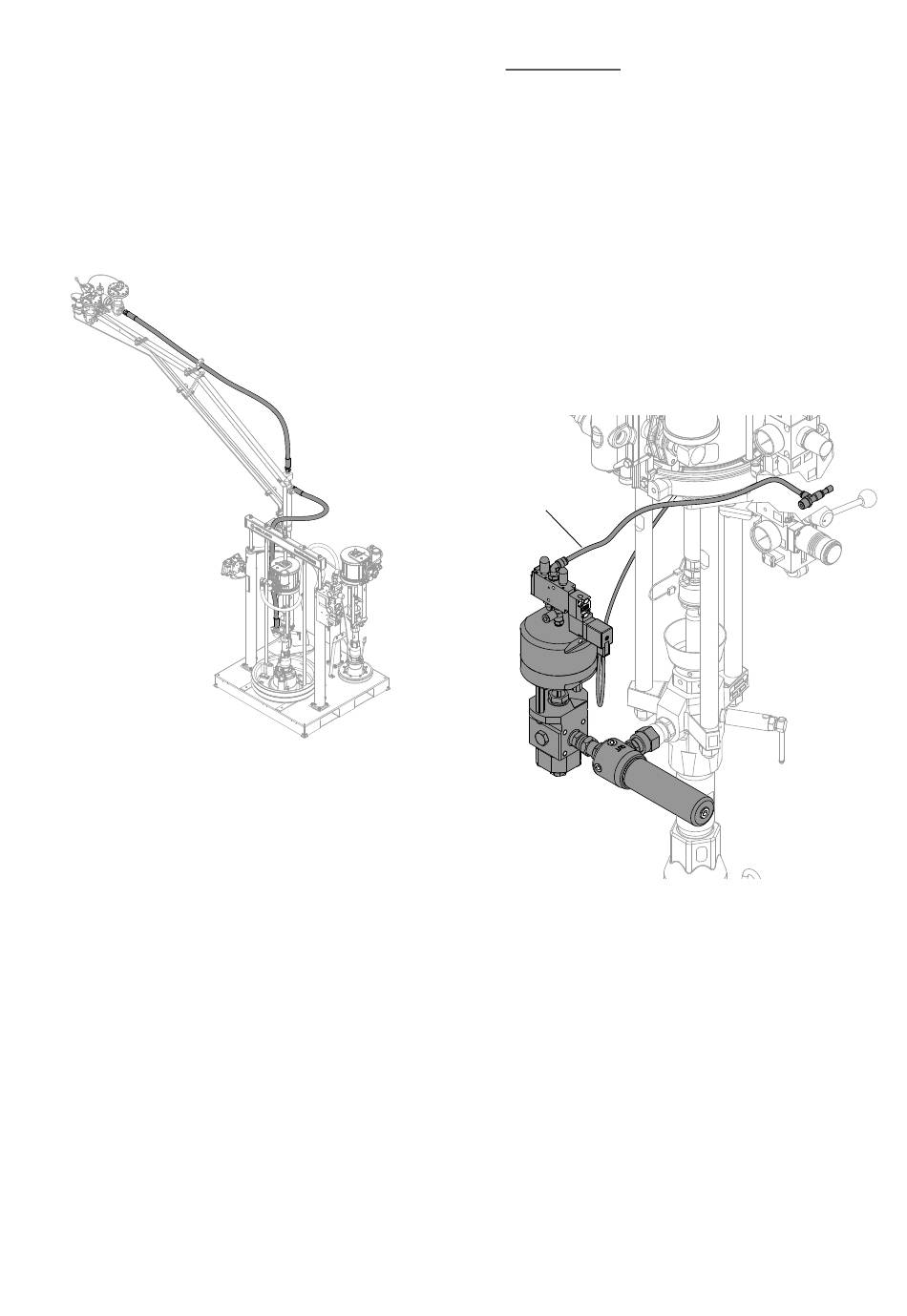

9. Verlegung und Anschluss
der Materialschläuche für
Basismaterial (A).
a. Alle Anschlüsse festziehen, um Undichtigkeiten
zu vermeiden.
b. Alle Schlauchklammern festziehen, um die
Materialleitungen zu sichern.
S100 abgebildet
334323T
10.Nur P100: Dosierventil
montieren.
a. Alle Anschlüsse festziehen, um Undichtigkeiten
zu vermeiden.
b. Die von der integrierten Luftregelung des
Katalysatormaterials ausgehende
Druckluftversorgung montieren.
c. Das von Anschluss 3 des FCM abgehende Kabel
für das Magnetventil anschließen. Siehe
Materialsteuerungsmodul (FCM), Seite 21. Die
Kabellänge ausreichend bemessen, um das
Entnehmen der Ram aus dem Materialbehälter
zu ermöglichen.
Kennzeichnung „100"
Installation
27
