Integrierte Luftregler
Basisseite (A)
CG
CA
A

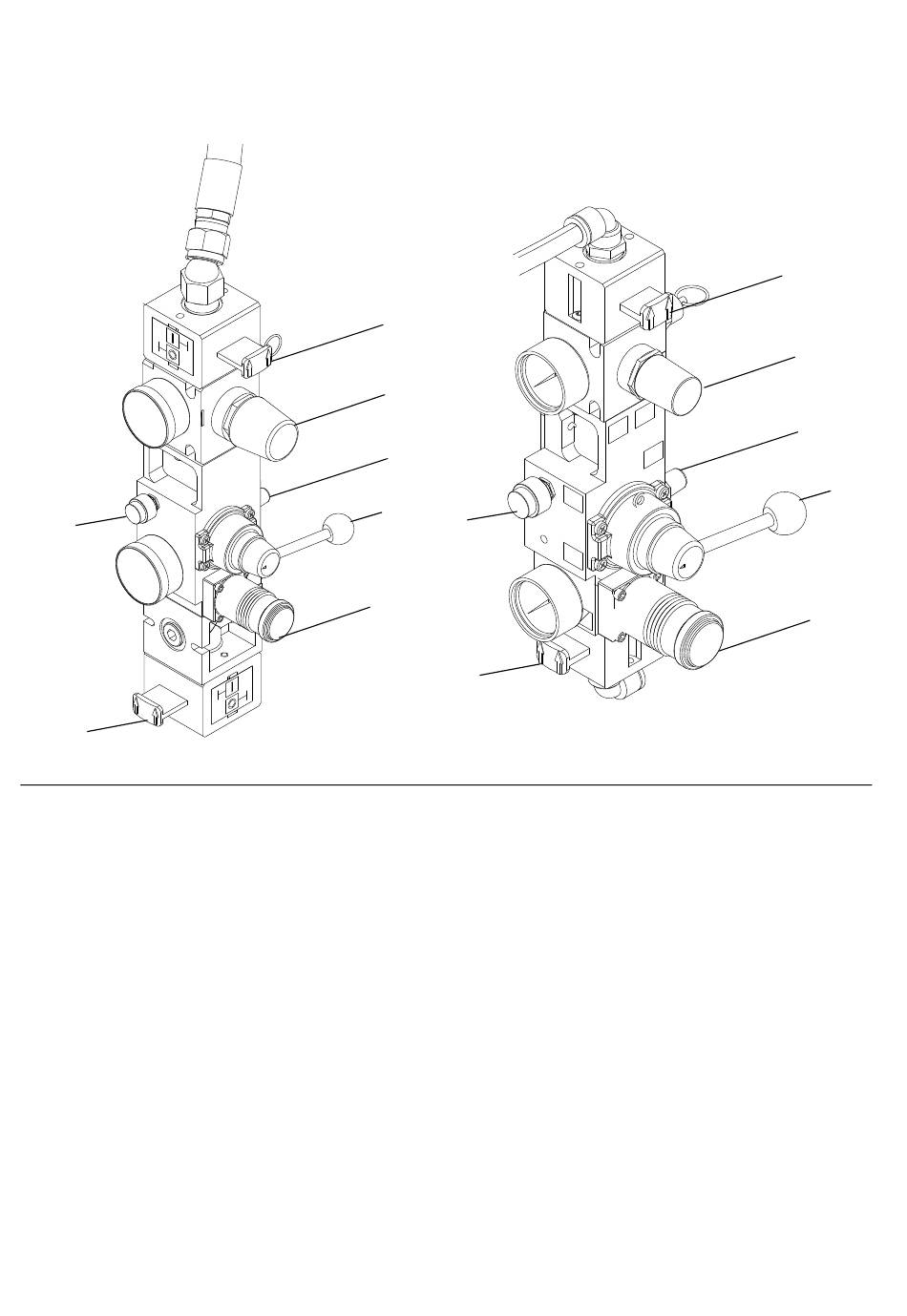

. 10: Integrierte Luftregler
BB
Zeichenerklärung:
CA Hauptdruckluftschieber
Schaltet die Luft zum gesamten System ein und aus. Wenn
das Ventil geschlossen ist, lässt es den Druck in Strö-
mungsrichtung ab.
CB Ram-Luftregler
Steuert den Aufwärts- und Abwärtsdruck der Ram sowie
den Ausblasdruck.
CC Ram-Richtungsventil
Steuert die Richtung der Ram.
CD Abluftöffnung mit Schalldämpfer
CE Luftmotorregler
Steuert den Luftdruck zum Motor.
CF Schieber des Luftmotors
Schaltet die Luftzufuhr zum Luftmotor ein und aus. Wenn
der Schieber geschlossen ist, wird die Luft freigesetzt, die
zwischen dem Schieber und dem Motor eingeschlossen ist.
Den Schieber ganz hinein drücken, wenn das Gerät ausge-
schaltet werden soll.
334323T
Alle Modelle
CF
CE
CD
CC
CG
CB
CJ
CG Ausblastaste
Schaltet die Luftzufuhr ein und aus, um die Folgeplatte aus
einem leeren Fass herauszudrücken.
CJ Katalysator-Luftschieber
Schaltet die Luftzufuhr zum Katalysatormotor ein und aus.
Wenn das Ventil geschlossen ist, lässt es den Druck nach
dem System ab.
CK Spannung zum pneumatischen Regler (V/P)
Elektrisch gesteuerter Luftregler.
Komponentenidentifizierung
Katalysatorseite (B)
S100 Modelle
CF
CE
CD
CC
CB
19
