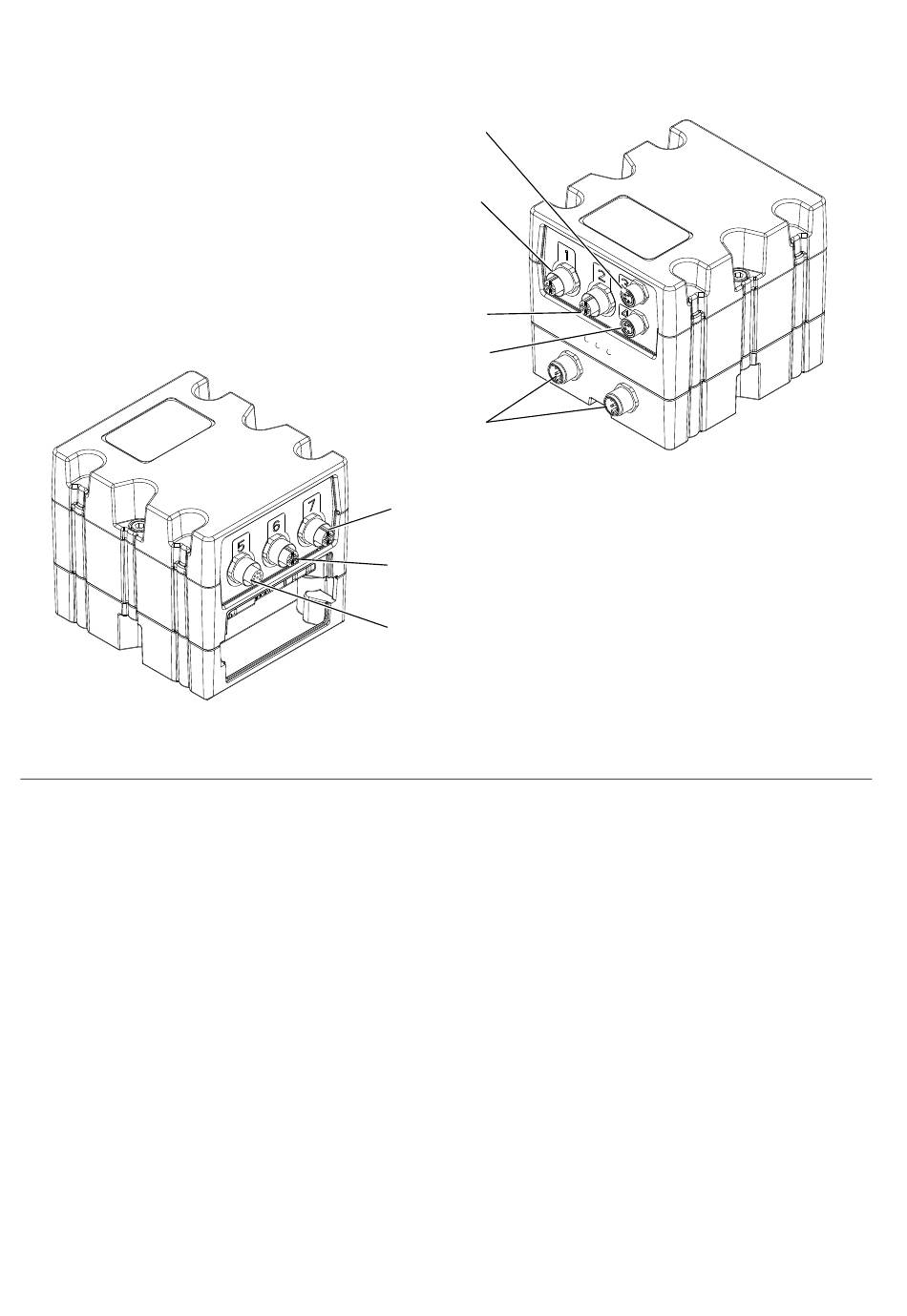

Materialsteuerungsmodul (FCM)
A
. 12: FCM
BB
Zeichenerklärung:
EA Anschluss 1 – Luft-Absperrventil
Steuert die Luft zum Materialregler für das
Basismaterial (A).
Anschluss 1 - Niedrigfüllstandssensoren (optional)
Niedrigfüllstands-Eingangfür beide Materialien.
Mehr Details, siehe Zubehör und Sätze, Seite 61.
Mit integriertem Verteiler.
EB Anschluss 2 – Volumenzähler
Volumenzähler-Eingang für Basismaterial (A) und Kataly-
satormaterial (B). Mit integriertem Verteiler
EC Anschluss 3 – Magnetventil (nur P100)
Zum Öffnen und Schließen des Dosierventils.
ED Anschluss 4 – Spannung zum Pneumatikregler (V/P)
Steuert die Luft zum Materialregler für das Katalysatorma-
terial (B).
EE Anschluss 5 – Akustische Lampensäule
Zur optischen und akustischen Anzeige des Maschinensta-
tus. Weitere Informationen siehe Seite 21.
EF Anschluss 6 – (Nicht belegt)
EG Anschluss 7 – (Nicht belegt)
EH CAN-Anschluss
Für Stromversorgung und Kommunikation der
GCA-Komponenten.
334323T
EC
EA
EB
ED
EH
EG
EF
EE
Komponentenidentifizierung
21
