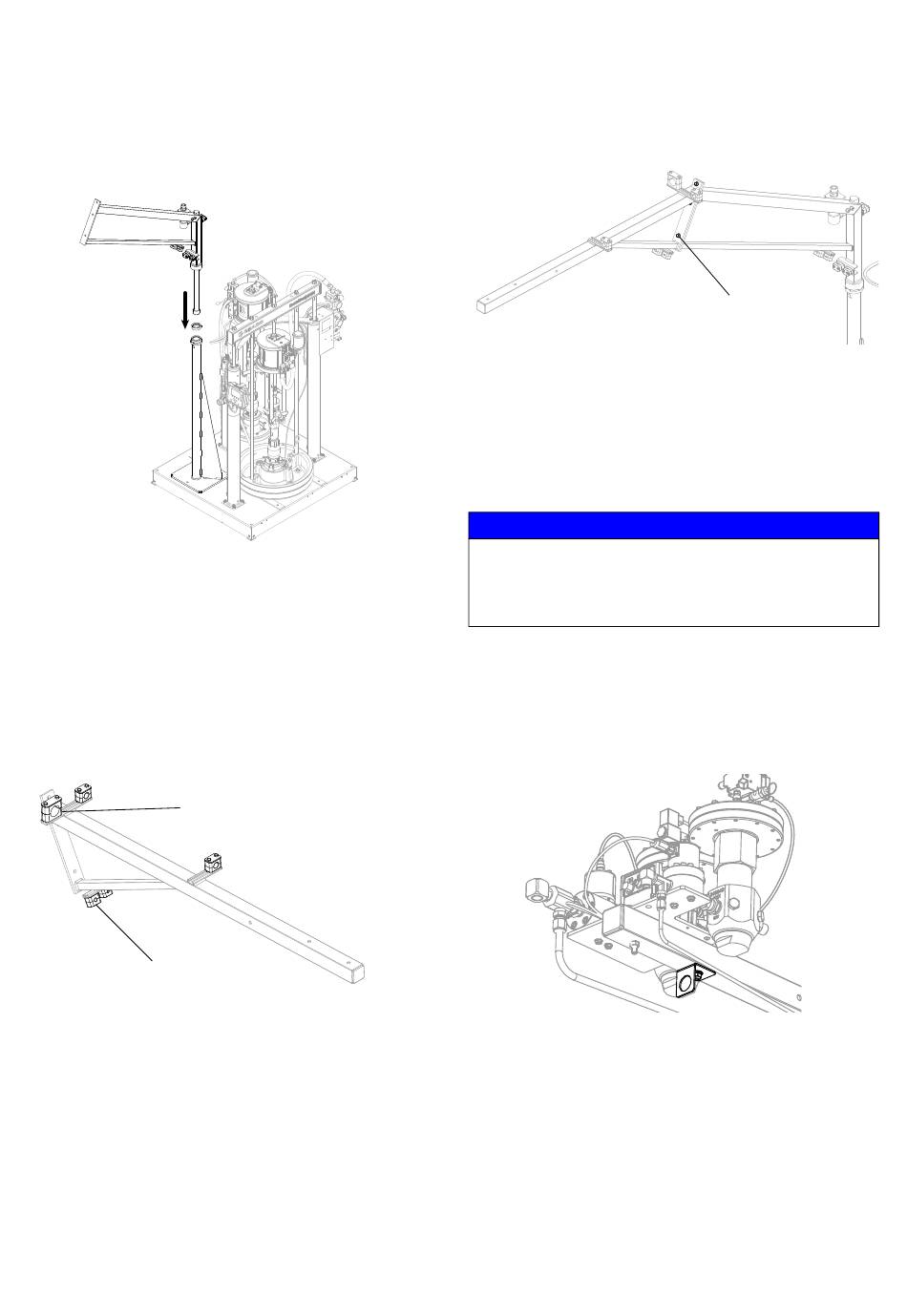

3. Montage des
Auslegerrahmens am
Gerätesockel.
Den Auslegerrahmen in die Aufnahme auf dem
Gerätesockel einsetzen.
4. Montage der
Schlauchklammern
am Auslegerarm.
Alle Schlauchklammern handfest anziehen.
HINWEIS: Für die Positionen der Schlauchklammern
siehe Schritte 9 und 11.
Klammer für Harzschlauch
Nur bei Kalibrierprüfung
b. Lampensäule an der Halterung montieren.
334323T
5. Montage des Auslegerarms
am Auslegerrahmen.
Alle Befestigungen mit 33 N•m anziehen.
6. Montage der Material-
verarbeitungseinheit am
Auslegerarm.
ACHTUNG
Das Anheben der Materialverarbeitungseinheit durch
nur eine Person kann zu Verletzungen führen. Ein
Hebezeug einsetzen, Helfer hinzuziehen oder vor der
Montage die Materialregler von der Einheit abnehmen.
7. Installation der Lampensäule
a. Die Halterung der Lampensäule an der
Auslegerbaugruppe befestigen. Mutter mit
33 N•m festziehen.
Installation
(3) Befestigungspunkte
