ABS 2.0 Betriebsanleitung
R
EVOLVERANTRIEBMONTAGE
Die gesamte Revolverbaugruppe ist mit einem Stift / einer Klammer an der Motorkupplungswelle befestigt. Die 6-
seitige Säule oben an der Revolverwelle muss mit den Löchern der Kupplungswelle fluchten.
Shaft Coupler
Turret Position Sensor
R
EVOLVERGETRIEBE
Getriebe und Motor sind austauschbar und von der Oberseite unter der schwarzen Abdeckung des ABS 2.0
zugänglich. Vier Schrauben befestigen sie an der Getriebe- / Motorhalterung.
E D
NCODER ISK
Die Ausrichtungsscheibe, die mit drei Schrauben an der Wellenkupplung befestigt ist, ist mit dem
Revolverpositionssensor verbunden und benachrichtigt das Motion Control Board darüber, welches Becherrohr sich
in der Ausfahrposition befindet. Die Festplatte kann nur in einer Position befestigt werden.
D
REHRICHTUNGSSENSOR
Der am Revolver angebrachte Positionssensor liest die Löcher in der Platte richtig aus und sendet Positionssignale
an die Bewegungssteuerungsplatine. Der Sensor kann ausgetauscht werden, indem die beiden Schrauben entfernt
werden, mit denen er an der Halterung befestigt ist. Der Sensor ist elektrisch mit dem Motion Control Board
verbunden.
W
ELLENKUPPLUNG
Die Wellenkupplung verbindet nicht nur die Welle mit dem Getriebe, sondern stellt auch die Ausrichtung der
Abflachungen auf den Wellen sicher, die für die ordnungsgemäße Kommunikation der Ausrichtung mit der
Bewegungssteuerungsplatine erforderlich sind.
Veröffentlichungsnummer: 621058590SERGR

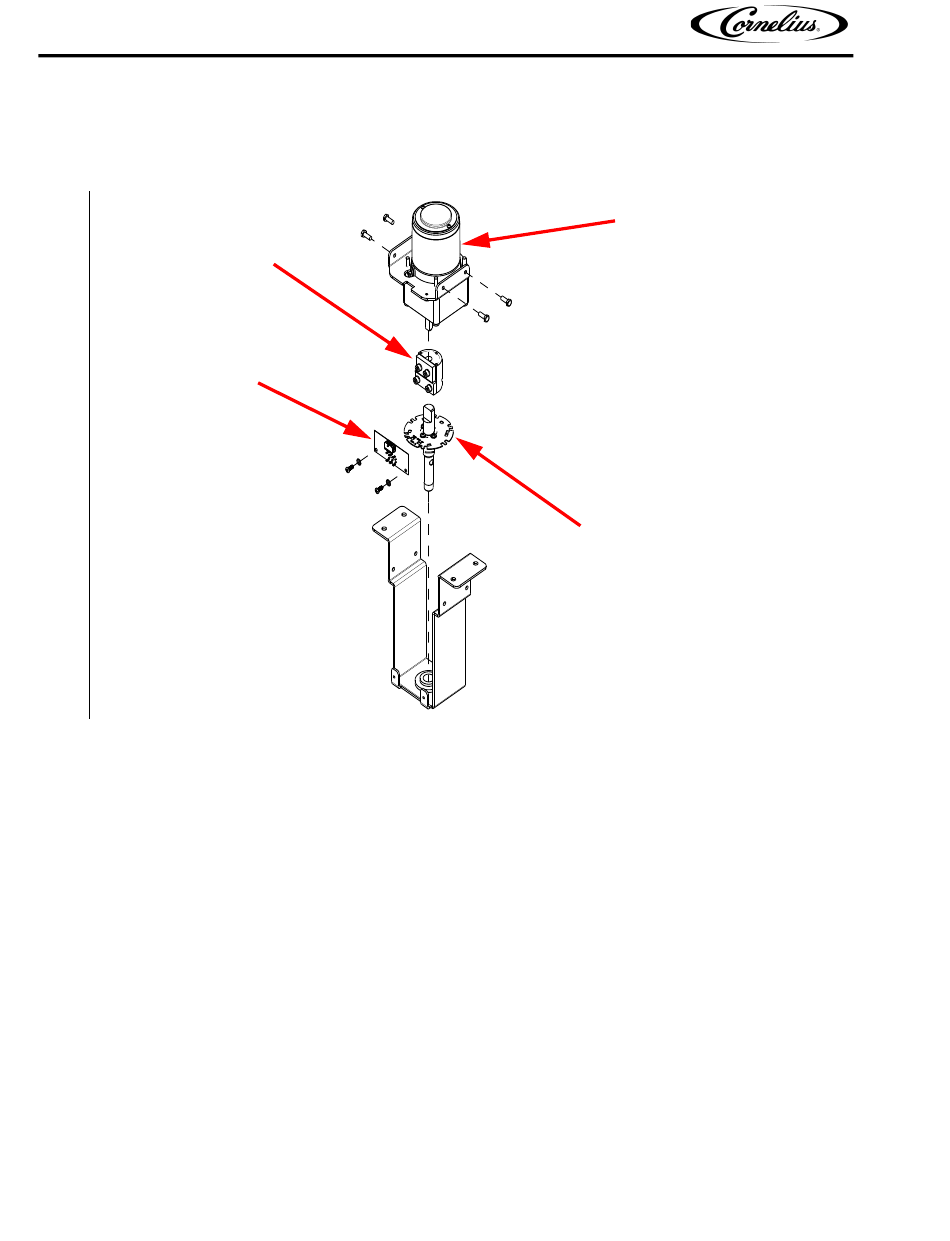

Bild 81
& M
OTOR
- 46 -
Turret Gear Box & Motor

Encoder Disk
