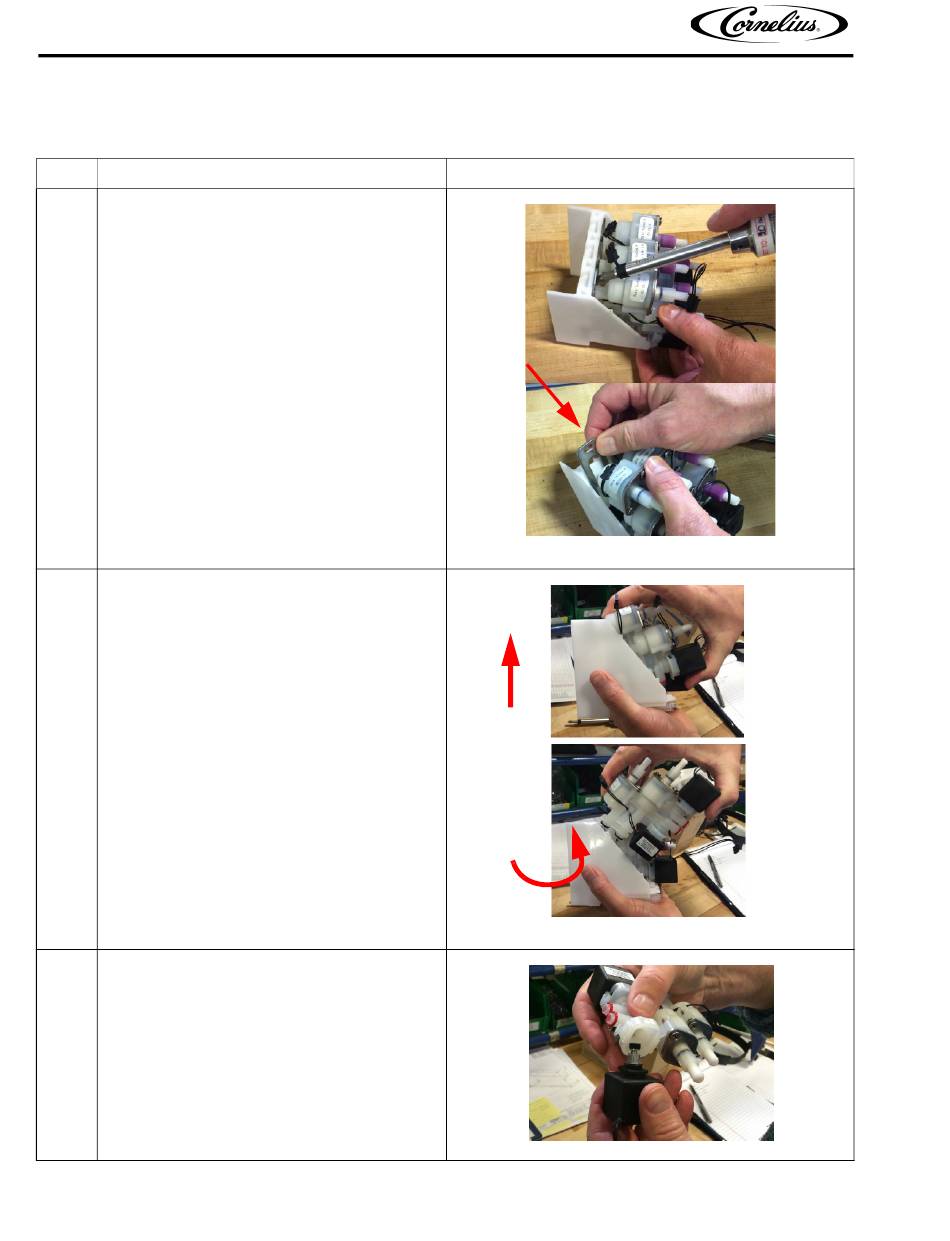

Schritt Arbeitsschritte
Ziehen Sie nach dem Entfernen des Ventilm-
1 oduls den Verriegelungsbügel nach oben und
entfernen Sie ihn.
Ziehen Sie das Ventil nach oben und drehen
Sie es nach oben von der Halterung, um es
vom Modul zu entfernen.
2
HINWEIS:Auf alle O-Ringe an der Unterseite
der Ventile prüfen.
Rotate solenoid counterclockwise and remove
to service the solenoid and plunger.
HINWEIS:Der Magnet sollte 9,1 Ohm anzei-
3
gen.
HINWEIS:Die Magnetverdrahtung befindet
sich oben links.
Veröffentlichungsnummer: 621058590SERGR
M -
FV VENTILMODULS
Tabelle 11.
