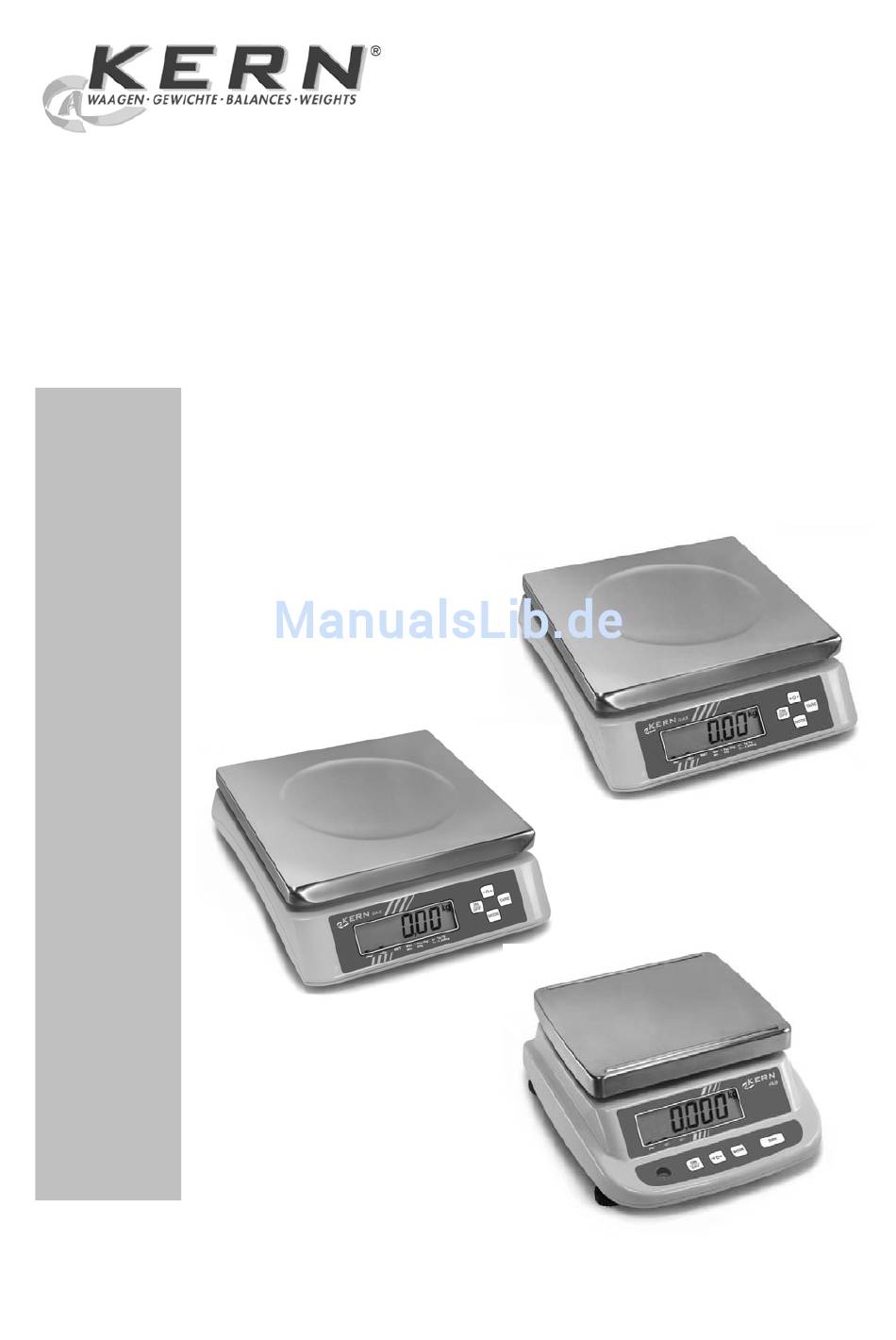

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Kompaktwaage KERN GAB/GAS/FAB Version 2.0 01/2007 GAB/GAS/FAB-BA-d-0720...
-
Seite 2: Inhaltsverzeichnis
KERN GAB/GAS/FAB Version 2.0 01/2007 Betriebsanleitung Kompaktwaage Inhaltsverzeichnis Technische Daten _______________________________________________ 4 Konformitätserklärung ___________________________________________ 6 Grundlegende Hinweise (Allgemeines) _____________________________ 8 Bestimmungsgemäße Verwendung __________________________________ 8 Sachwidrige Verwendung __________________________________________ 8 Gewährleistung___________________________________________________ 8 Prüfmittelüberwachung ____________________________________________ 9 Grundlegende Sicherheitshinweise ________________________________ 9 Hinweise in der Betriebsanleitung beachten ___________________________ 9... - Seite 3 7.2.3 Tarawägung ( Tarieren )________________________________________________ 21 Wartung, Instandhaltung, Entsorgung _____________________________ 22 Reinigen _______________________________________________________ 22 Wartung, Instandhaltung __________________________________________ 22 Entsorgung _____________________________________________________ 22 Kleine Pannenhilfe _____________________________________________ 23 GAB/GAS/FAB-BA-d-0720...
-
Seite 4: Technische Daten
1 Technische Daten KERN GAB 3K1DM GAB 6K2DM GAB 15K5DM GAB 30K10DM Ablesbarkeit / Eichwert 1 g / 2 g 2 g / 5 g 5 g / 10 g 10 g / 20 g Wägebereich 1,5 kg / 3 kg... - Seite 5 KERN FAB 3K1DIPM FAB 6K2DIPM FAB 15K5DIPM Ablesbarkeit / Eichwert 1 g / 2 g 2 g / 5 g 5 g / 10 g Wägebereich 1,5 kg / 3 kg 3 kg / 6 kg 7,5 kg / 15 kg Anwärmzeit...
-
Seite 6: Konformitätserklärung
89/336/EEC EMC EN 45501 73/23/EEC, 92/31/EEC, 93/68/EEC EN 55011, Group 1, Class B EN 61000-3-3 : 1995 EN 60950 Date: 10.01.2007 Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 GAB/GAS/FAB-BA-d-0720... -
Seite 7: Konformitätserklärungen
KERN GAB, GAS, FAB EU Directive Standards EC-type-approval certifi- Issued by cate no. 90/384/EEC, 93/68/EEC EN 45501 T6171 Date: 10.01.2007 Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-07433/9933-0,Fax +49-074433/9933-149 GAB/GAS/FAB-BA-d-0720... -
Seite 8: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche /Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei - Nichtbeachten unserer Vorgaben in der Betriebsanleitung - Verwendung außerhalb der beschriebenen Anwendungen... -
Seite 9: Prüfmittelüberwachung
4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 10: Auspacken, Aufstellung Und Inbetriebnahme
6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: Waage auf eine stabile, gerade Fläche stellen;... -
Seite 11: Auspacken
Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern. Ausgangsspannung Netzadapter: 3,2 V bis 6,0 V DC (Polarität: innen Plus) Die Waage schaltet nach der zuvor definierten Abschaltzeit automatisch ab. - Seite 12 Für den Batteriebetrieb Batteriedeckel an der Unterseite abschrauben. Zwei 1,5V Batterien (Typ D) einsetzen. Batteriedeckel wieder anschrauben. Modell GAB / GAS Batteriedeckel Anschluß Netzadapter Modell FAB Batteriedeckel Anschluß Netzadapter unter den Batterien Sind die Batterien verbraucht, erschient im Display „ „.
-
Seite 13: Erstinbetriebnahme
6.4 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. Die Waa- ge muss für diese Anwärmzeit an die Stromversorgung ( Netzanschluss, Akku oder Batterie ) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. -
Seite 14: Bedienung
Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit ( siehe Kap. 1 ) zur Stabilisierung ist erforderlich. Bedienung Anzeige Waage ausschalten Bei gedrückter TARE-Taste die ON/OFF-Taste betätigen L003b TARE-Taste loslassen. Falls Displayanzeige abweichend von (C1 7 / C1 7 siehe rechts), kann diese mit der MODE-Taste verändert werden. -
Seite 15: Eichung
Modell GAB / GAS Modell FAB Justierschalter Justierschalter • Unterhalb der Waage befindet sich neben der rechten vorderen Fußschraube der Justierschalter. • Drücken Sie mit einem langen, stumpfen Gegenstand ( z. B. Kugelschreibermine ) in das Gehäuseloch. 6.7 Eichung Allgemeines: Nach der EU-Richtlinie 90/384/EWG müssen Waagen amtlich geeicht sein, wenn sie wie folgt verwendet werden ( gesetzlich geregelter Bereich ): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be-... - Seite 16 Eichhinweise Für die in den technischen Daten als eichfähig gekennzeichnete Waagen liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese amtlich geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmun- gen der Länder.
- Seite 17 FAB 3K1DIPM FAB 6K2DIPM FAB 15K5DIPM Siegelmarken Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn: Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt. Waage deshalb in regelmäßigen Abständen mit bekanntem Prüfgewicht be- lasten und mit Anzeigenwert vergleichen. Nacheichungstermin überschritten ist. GAB/GAS/FAB-BA-d-0720...
-
Seite 18: Betrieb
7 Betrieb 7.1 Bedienungselemente Libelle Wägeplatte verstellbare Gerätefüße Anzeige Modell GAB/GAS / FAB ähnlich 7.1.1 Tastaturübersicht für beide Modellreihen Ein-/Ausschalttaste Tara-Taste Auswahltaste / Auto-Power-Funktion Nullstell-Taste GAB/GAS/FAB-BA-d-0720... -
Seite 19: Anzeigenübersicht Gab
7.1.2 Anzeigenübersicht GAB Stabilitätsanzeige Nullstell-Anzeige Net-Anzeige Leuchtet wenn die Anzeige Leuchtet wenn Gewichts- Leuchtet wenn Tarawert des Gewichtswertes stabil anzeige auf Null gespeichert ist angezeigt wird 7.1.3 Anzeigenübersicht FAB Stabilitätsanzeige Nullstell-Anzeige Net-Anzeige Leuchtet wenn die Anzeige Leuchtet wenn Gewichts- Leuchtet wenn Tarawert des Gewichtswertes stabil anzeige auf Null gespeichert ist... -
Seite 20: Bedienung
7.2 Bedienung 7.2.1 Ein- und Ausschalten der Waage 1. Zum Einschalten der Waage die ON/OFF-Taste drücken. Die Waage führt einen Selbsttest durch. 2. Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit. 3. Zum Ausschalten der Waage die ON/OFF-Taste für 1-2 Sekunden gedrückt halten. 7.2.2 Nullstellen der Waage Umwelteinflüße können dazu führen, dass die Waage trotz entlasteter Waagschale nicht genau „0.00“... -
Seite 21: Tarawägung ( Tarieren )
7.2.3 Tarawägung ( Tarieren ) Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck weg-tarieren, damit bei nachfolgenden Wägungen immer das Nettogewicht des Wägegutes angezeigt wird. 1. Leeren Tarabehälter auf die Waagschale stellen. Das Gesamtgewicht des aufgelegten Behälters wird angezeigt. 2. Die TARE- Taste betätigen, um die Tarierung vor- zunehmen. -
Seite 22: Wartung, Instandhaltung, Entsorgung
Lose Probenreste /Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 8.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 8.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa-... -
Seite 23: Kleine Pannenhilfe
9 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
