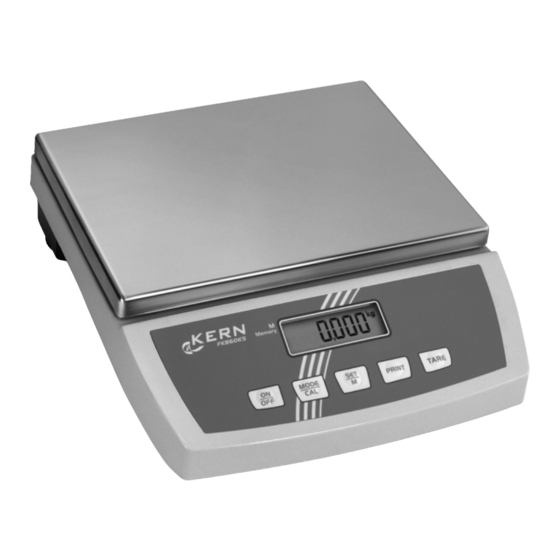

KERN FKB 15K1A Betriebsanleitung
Kompaktwaage
Vorschau ausblenden
Andere Handbücher für Kern FKB 15K1A:
- Betriebsanleitung (37 Seiten) ,
- Betriebsanleitung (37 Seiten)
Verwandte Anleitungen für KERN Kern FKB 15K1A
Inhaltszusammenfassung für KERN Kern FKB 15K1A

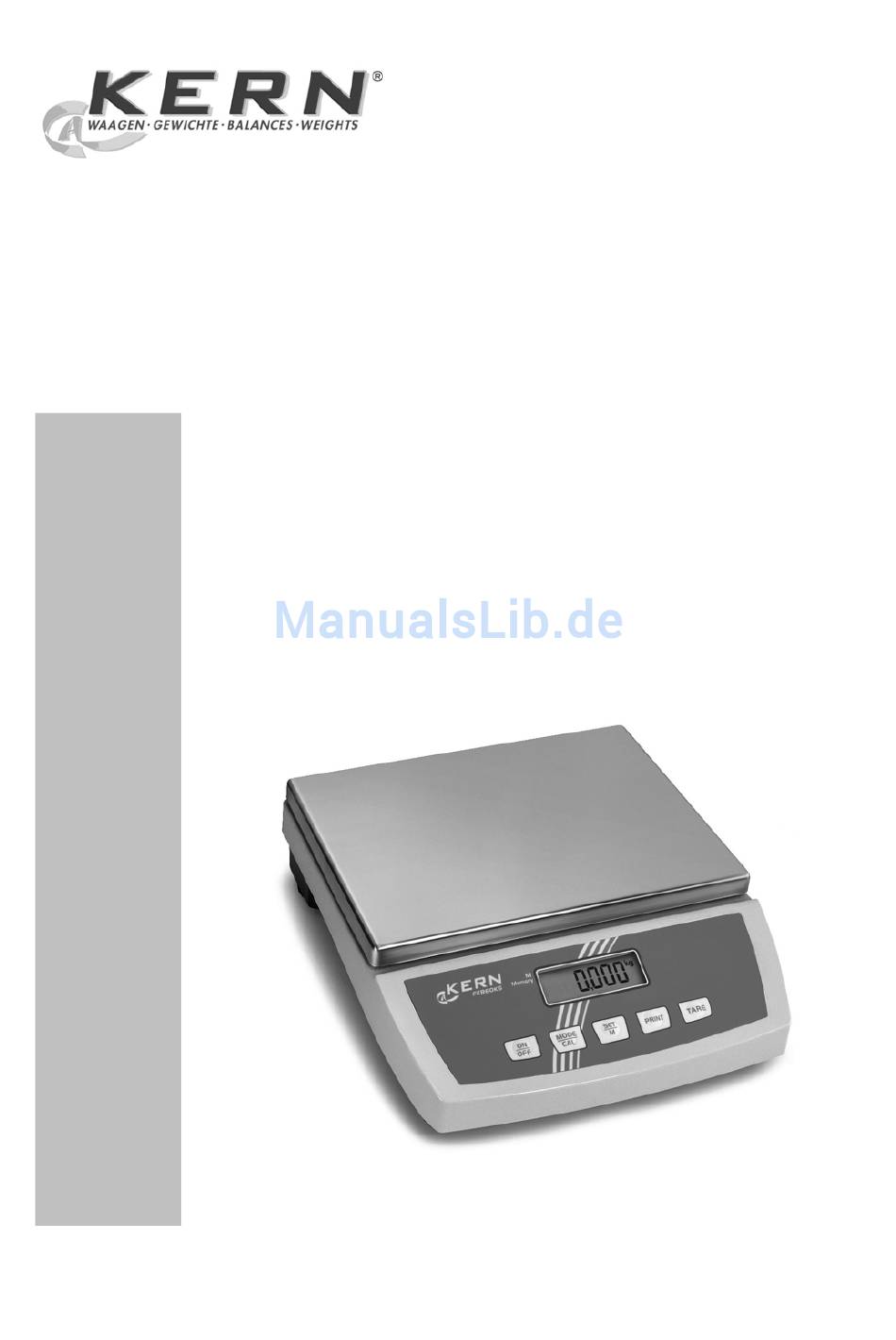

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Kompaktwaage KERN FKB_A Version 1.1 07/2007 FKB_A-BA-d-0711...
-
Seite 2: Inhaltsverzeichnis
KERN FKB_A Version 1.1 07/2007 Betriebsanleitung Kompaktwaage Inhaltsverzeichnis Technische Daten _______________________________________________ 4 Konformitätserklärung ___________________________________________ 6 Grundlegende Hinweise (Allgemeines) _____________________________ 7 Bestimmungsgemäße Verwendung_____________________________ 7 Sachwidrige Verwendung _____________________________________ 7 Gewährleistung _____________________________________________ 7 Prüfmittelüberwachung_______________________________________ 8 Grundlegende Sicherheitshinweise ________________________________ 8 Hinweise in der Betriebsanleitung beachten _____________________ 8... - Seite 3 Tarieren___________________________________________________ 15 PRE-Tare- Funktion _________________________________________ 15 Plus/Minus-Wägungen ______________________________________ 15 Stückzählung ______________________________________________ 16 Netto-Total-Wägungen ______________________________________ 17 Prozent-Wägungen _________________________________________ 17 Wägeeinheiten (Unit) ________________________________________ 18 7.10 Hinterleuchtung der Anzeige _________________________________ 20 7.11 Tierwägefunktion ___________________________________________ 21 7.12 Werkseinstellung ___________________________________________ 22 Einstellungen _________________________________________________ 23 Menüstruktur:______________________________________________ 23 Menüstruktur verlassen _____________________________________ 24 Dosierung und Zero-tracking _________________________________ 24 Auswahl des Justiergewichtes _______________________________ 25...
-
Seite 4: Technische Daten
1 Technische Daten KERN FKB 15K0.5A FKB 15K1A FKB 30K1A Ablesbarkeit (d) 0,5 g Wägebereich (Max) (d) 15 kg 15 kg 30 kg Tarierbereich (subtraktiv) 15 kg 15 kg 30 kg Reproduzierbarkeit 0,5 g Linearität 1,5 g Mindeststückgewicht bei Stückzählung Anwärmzeit... - Seite 5 KERN FKB 30K2A FKB 60K2A FKB 60K5A Ablesbarkeit (d) Wägebereich (Max) (d) 30 kg 60 kg 60 kg Tarierbereich (subtraktiv) 30 kg 60 kg 60 kg Reproduzierbarkeit Linearität 15 g Mindeststückgewicht bei 10 g Stückzählung Anwärmzeit 30 Minuten 2 Stunden 30 Minuten Referenzstückzahlen...
-
Seite 6: Konformitätserklärung
Bei einer nicht mit KERN abgestimmten Änderung der oben beschriebenen Geräte verliert diese Erklärung ihre Gültigkeit. Datum: 19.12. 2006 Unterschrift: Gottl. KERN & Sohn GmbH Geschäftsführung Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72322 Balingen-Frommern, Tel. +49-07433/9933-0, Fax +49-07433/9933-149 FKB_A-BA-d-0711... -
Seite 7: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 8: Prüfmittelüberwachung
4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 9: Auspacken, Aufstellung Und Inbetriebnahme
6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •... -
Seite 10: Lieferumfang
6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. 6.4 Batteriebetrieb / Akkubetrieb ( optional ) Batteriedeckel an Waagenunterseite abnehmen. 9 V-Blockbatterie anschließen. -
Seite 11: Anschluss Von Peripheriegeräten
Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 6.6 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. -
Seite 12: Justieren
6.8 Justieren Die Justierung sollte mit dem empfohlenen Justiergewicht ( siehe Kap. 1 „Techn. Da- ten“) durchführt werden. Die Justierung ist aber auch mit Gewichten anderer Nenn- werte (siehe Tabelle 1) möglich, messtechnisch aber nicht optimal. Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. -
Seite 13: Unterflurwägung
6.9 Unterflurwägung Mit Hilfe der Unterflurwägung können Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, gewogen werden. Gehen Sie wie folgt vor: • Schalten Sie die Waage aus. • Öffnen sie den Verschlussdeckel am Waagenboden. •... -
Seite 14: Betrieb
7 Betrieb 7.1 Anzeigenübersicht 7.2 Wägen Waage mit Taste einschalten. Waage zeigt für etwa 3 Sekunden „88888“ im Display und geht dann auf „0“. Nun ist sie betriebsbereit. Wichtig: Sollte die Anzeige blinken oder nicht auf „0“ stehen, Taste drü- cken. -
Seite 15: Tarieren
7.3 Tarieren Waage mit Taste einschalten und „0“-Anzeige abwarten. Taragefäß auf die Wägeplatte stellen und -Taste drücken. Waagenanzeige geht auf „0“. Das Gewicht des Gefäßes ist nun intern gespeichert. Drückt man nach Abschluss des Wägevorgangs wieder die Taste, erscheint erneut „0“ im Display. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Ein- wiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). -
Seite 16: Stückzählung
7.6 Stückzählung Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste kurz drücken. Referenzstückzahl 5 erscheint. Durch Mehrfachbetätigung der Taste können weitere Referenzstückzahlen 10, 25 und 50 aufgerufen werden. So viele Zählteile auf die Wägeplatte stellen, wie die eingestellte Referenzstückzahl verlangt. Taste quittieren. -
Seite 17: Netto-Total-Wägungen
7.7 Netto-Total-Wägungen Nützlich, wenn man eine Mischung aus mehreren Komponenten in einen Tarabehäl- ter einwiegt und am Schluss zur Kontrolle das Summengewicht aller eingewogenen Komponenten benötigt (Netto-Total, d. h. ohne das Gewicht des Tarabehälters). Beispiel: Tarabehälter auf Wägeplatte stellen, Tarieren mit Taste auf „0“. -
Seite 18: Wägeeinheiten (Unit)
7.9 Wägeeinheiten (Unit) Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten, bis im Display „UNIT“ erscheint. kurz betätigen, die eingestellte Einheit erscheint im Display. Mit der Taste kann nun zwischen den verschiedenen Einheiten (siehe Tabelle) gewählt werden. Durch drücken der Taste wird die eingestellte Wägeeinheit übernommen. - Seite 19 Die verschiedenen Waagenmodelle haben unterschiedliche Fremdwägeeinheiten integriert. Die Details können dieser Tabelle entnommen werden. Modell Einheiten Gramm Pound Unze Troy Unze Tael Hongkong Tael Taiwan Pennyweight Momme Tola Frei wählbarer Faktor FKB_A-BA-d-0711...
-
Seite 20: Hinterleuchtung Der Anzeige
7.10 Hinterleuchtung der Anzeige Im Menü können sie die Funktion der Anzeigenhinterleuchtung ein- bzw. ausschal- ten. Gehen Sie hierzu wie folgt vor: Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint. Taste 7 mal betätigen, im Display erscheint „bl“. Mit der Taste bestätigen. -
Seite 21: Tierwägefunktion
7.11 Tierwägefunktion Die Tierwägefunktion kann bei unruhigen Wägungen eingesetzt werden. Diese Ein- stellung ermittelt einen Durchschnittswägewert über einen definierten Zeitraum. Im Menü kann die Zeit der Ermittlung des Durchschnittwertes eingestellt werden. Gehen Sie hierzu wie folgt vor: Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“... -
Seite 22: Werkseinstellung
7.12 Werkseinstellung Diese Funktion ermöglicht das Zurücksetzen aller Waageneinstellungen in die bei der Auslieferungen voreingestellten Werkseinstellungen. Gehen Sie hierzu wie folgt vor: Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint. Taste 9 mal betätigen, im Display erscheint „rSt“. Mit der Taste bestätigen. -
Seite 23: Einstellungen
8 Einstellungen 8.1 Menüstruktur: Waage mit Taste einschalten und „0“-Anzeige abwarten. Zum Einstieg in die Menüstruktur die Taste ca. 3 Sek. gedrückt halten, bis „Unit“ erscheint. Durch Betätigen der Taste werden die verschiedenen Menüpunkte aufgeru- fen. Mit der Taste wird ein Menüpunkt ausgewählt. Innerhalb dieses Menü- punktes erfolgt die Auswahl mit der Taste. -
Seite 24: Menüstruktur Verlassen
Menüstruktur verlassen Überall im Menü ist es möglich, die Menüstruktur zu verlassen, und dabei die durch- geführten Änderungen zu speichern bzw. zu verwerfen. Nachdem die Taste gedrückt wurde, erscheint „Exit“ im Display. A: Mit der ( Ja ) - Taste bestätigen. Danach erscheint „store“ in der Anzeige. Wenn gespeichert werden soll, ist die Taste wiederholt zu drücken. -
Seite 25: Auswahl Des Justiergewichtes
8.4 Auswahl des Justiergewichtes Bei der Modellreihe KERN FKB_A kann das Justiergewicht aus drei vorgegebenen Nennwerten (ca.1/3; 2/3; Max) gewählt werden (siehe auch Tabelle 1 unten, Werkseinstellung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu erlangen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen. Als Option können die nicht beigegebenen Justiergewichte von KERN bezogen werden. -
Seite 26: Schnittstelle Rs232C
8.5 Schnittstelle RS232C Datenausgabe über Schnittstelle RS 232 C Allgemeines Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriege- rät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind. 8.5.1 Datenübertragungsmodus Datenübertragungsmodus einstellen Waagenanzeige Taste so lange gedrückt halten, bis „Unit"... -
Seite 27: Auswahl Druckausgabe
8.6 Auswahl Druckausgabe Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden. Dazu ist wie folgt vorzugehen: ( gilt nicht für der Datenübertragungsmodus BAPr ) Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint. Taste 2 mal betätigen, im Display erscheint „LAPr“. -
Seite 28: Datenausgang Rs 232 C
Baudrate wählbar auf 1200, 2400, 4800 , 9600 und 19200 Baud Miniatur-Stecker notwendig (9 pol D-Sub) Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 9.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht), Pin 2:... -
Seite 29: Au Pc
9.3.3 AU PC Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob der Wert stabil oder instabil ist. e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe 10 11 12 13 14 15 16 17 CR LF f. Format im Fehlerfall g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe CR LF 9.3.4 rE Cr Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als... -
Seite 30: Ausgabe Auf Barcode-Drucker
Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschaltet Zustand mit dem enthalte- nen Schnittstellenkabel zu verbinden. -
Seite 31: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 10.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 10.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 32: Kleine Pannenhilfe
11 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
