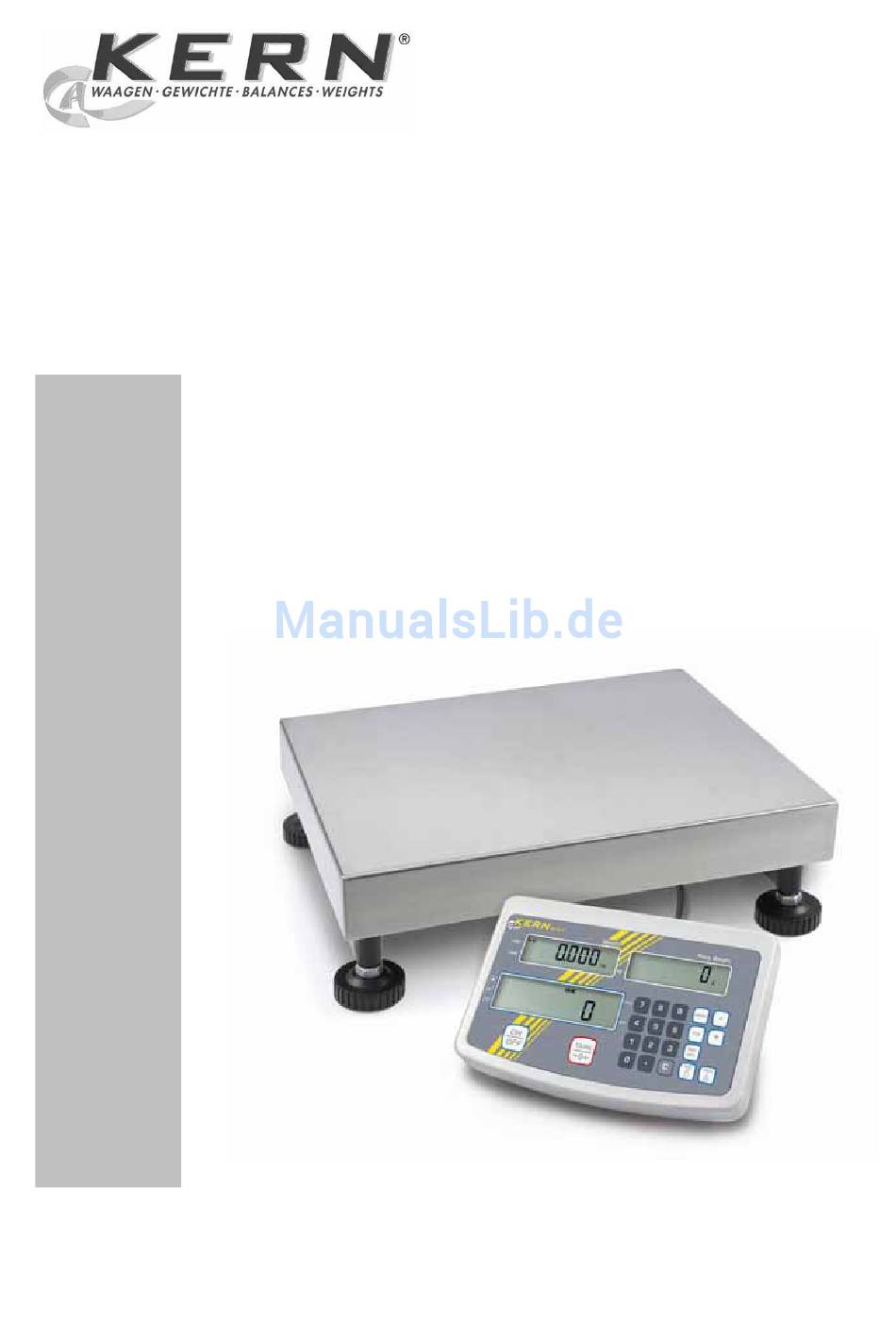

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Industriewaage KERN IFS Version 1.0 11/2009 IFS-BA-d-0910...
-
Seite 2: Inhaltsverzeichnis
KERN IFS Version 1.0 11/2009 Betriebsanleitung Industriewaage Inhaltsverzeichnis Technische Daten....................4 Geräteübersicht Anzeigegerät ................. 7 Tastaturübersicht......................8 Anzeigenübersicht ......................8 Akustisches Signal .......................9 Grundlegende Hinweise (Allgemeines) ............10 Bestimmungsgemäße Verwendung ................10 Sachwidrige Verwendung...................10 Gewährleistung......................10 Prüfmittelüberwachung....................11 Grundlegende Sicherheitshinweise............... 11 Hinweise in der Betriebsanleitung beachten ..............11 Ausbildung des Personals ..................11... - Seite 3 Ermittlung des durchschnittlichen Stückgewichts durch Wägung ........17 7.7.2 Numerische Eingabe des durchschnittlichen Stückgewichts .......... 17 Summieren .........................18 Toleranzkontrolle auf Zielstückzahl ................19 Funktionsmenü....................21 Wartung, Instandhaltung, Entsorgung ............24 Reinigen ........................24 Wartung, Instandhaltung ....................24 Entsorgung .........................24 Fehlermeldungen, Kleine Pannenhilfe ............25 IFS-BA-d-0910...
-
Seite 4: Technische Daten
1 Technische Daten KERN IFS 15K0.2D IFS 30K0.2DL IFS 60K0.5D Ablesbarkeit (d) 0.2 g / 0.5 g 0.2 g / 0.5 g 0.5 g / 1 g Wägebereich (Max) 6 kg / 15 kg 12 kg / 30 kg 30 kg / 60 kg Reproduzierbarkeit 0.2 g / 0.5 g... - Seite 5 KERN IFS 60K0.5DL IFS 120K1D Ablesbarkeit (d) 0.5 g / 1 g 1 g / 2 g Wägebereich (Max) 30 kg / 60 kg 60 kg / 120 kg Reproduzierbarkeit 0.5 g / 1 g 1 g / 2 g Linearität...
- Seite 6 KERN IFS 150K2DL IFS 300K5D Ablesbarkeit (d) 2 g / 5 g 5 g / 10 g Wägebereich (Max) 60 kg / 150 kg 150 kg / 300 kg Reproduzierbarkeit 2 g / 5 g 5 g / 10 g Linearität...
-
Seite 7: Geräteübersicht Anzeigegerät
2 Geräteübersicht Anzeigegerät Anzeige „Gewicht“ Anzeige „Durchschnittliches Stückgewicht“ Anzeige „Stückzahl“ Toleranzmarke, s. Kap. 7.6 Ein-/Ausschalttaste Tarier- und Nullstelltaste Numerische Tasten Funktionstasten RS-232 10. Eingang Anschluss Lastzellenkabel 11. Führungsschiene Tischfuß/Stativ 12. Anschlag Tischfuß/Stativ 13. Anschluss Netzadapter IFS-BA-d-0910... -
Seite 8: Tastaturübersicht
• Menüpunkte anwählen • Anzeige Gesamtstückzahl • Numerische Tasten …. • Dezimalpunkt • Löschtaste 2.2 Anzeigenübersicht • Anzeige Gewicht Hier wird das Gewicht des Wägeguts in [kg] angezeigt. Der Indikator [ ] neben dem Symbol zeigt an: TARE Nettogewicht Stabilitätsanzeige Nullstellanzeige IFS-BA-d-0910... -
Seite 9: Akustisches Signal
• Wägedaten werden gespeichert/berechnet BUSY • Mindeststückgewicht unterschritten LIGHT 2.3 Akustisches Signal 1 x kurz Bestätigung für Tastendruck 1 x lang Speichervorgang erfolgreich 2 x kurz Ungültige Eingabe 3 x kurz Fehlende Eingabe Toleranzkontrolle abhängig von andauernd Menüeinstellung, s. Kap. 7.11 IFS-BA-d-0910... -
Seite 10: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 11: Prüfmittelüberwachung
4.1 Hinweise in der Betriebsanleitung beachten Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 12: Auspacken Und Aufstellen
Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden. 6.2 Auspacken/Aufstellen Waagevorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und am vorgesehenen Arbeitsplatz aufstellen. Das Anzeigegerät so aufstellen, dass es gut bedient und eingesehen werden kann. IFS-BA-d-0910... -
Seite 13: Lieferumfang/Serienmäßiges Zubehör
Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Li- belle im vorgeschriebenen Kreis befindet. 6.4 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. IFS-BA-d-0910... -
Seite 14: Justierung
Der Justiervorgang wird gestartet, „on. F.S“ blinkt. Nach erfolgreicher Justierung kehrt die Waage automatisch in den Wägemodus zurück. • Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermel- dung angezeigt, Justiervorgang wiederholen. • Die Justierung kann mit jeder Taste außer abgebrochen wer- den. IFS-BA-d-0910... -
Seite 15: Betrieb
Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter als Minus-Anzeige. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen).Die Gren- ze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist. Zum Löschen des Tarawertes Wägeplatte entlasten und drücken. IFS-BA-d-0910... -
Seite 16: Pre Tare (Numerische Eingabe Des Taragewichts)
Die Genauigkeit des durchschnittlichen Stückgewichts kann jederzeit wäh- rend weiteren Zählvorgängen erhöht werden. Dazu weitere Teile auflegen und drücken. Nach erfolgter Referenz- optimierung ertönt ein Signalton. Da die zusätzlichen Teile die Basis für die Berechnung vergrößern, wird auch die Referenz genauer. IFS-BA-d-0910... -
Seite 17: Ermittlung Des Durchschnittlichen Stückgewichts Durch Wägung
Stücke zählen Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen. 7.7.2 Numerische Eingabe des durchschnittlichen Stückgewichts Referenz setzen Bekanntes durchschnittliches Stückgewicht mit den numerischen Tasten einge- ben und mit bestätigen. Stücke zählen Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen. IFS-BA-d-0910... -
Seite 18: Summieren
Anzeigewerte angezeigt. Gewichtsanzeige: Aktuell aufgelegt Stückzahl Stückgewichtsanzeige: Aktuelle aufgelegt Stückzahl + Summe der addierten Anzeigewerte Stückzahlanzeige: Summe der addierten Anzeigewerte Darauf achten, dass die Waage zwischen den einzelnen Wägungen entlastet werden muss. Wägedaten löschen: Bei Anzeige Summe drücken. IFS-BA-d-0910... -
Seite 19: Toleranzkontrolle Auf Zielstückzahl
Akustisches Signal ertönt, wenn Wägegut außerhalb des • 2 Toleranzbereiches liegt Optisches Signal: Die dreieckige Toleranzmarke [ ] in der Anzeige zeigt an, ob das Wägegut sich in- nerhalb der zwei Toleranzgrenzen befindet. Zielstückzahl oberhalb oberer Toleranzgrenze Zielstückzahl im Toleranzbereich Zielstückzahl unterhalb unterer Toleranzgrenze IFS-BA-d-0910... -
Seite 20: Funktion Aktivieren
Wägegut sich innerhalb der zwei Toleranzgrenzen befindet. Grenzwerte anzeigen drücken, der untere Grenzwerte Li-LO mit der aktuellen Einstellung wird an- gezeigt. erneut drücken, der obere Grenzwerte Li-HI mit der aktuellen Einstellung wird angezeigt. kehrt das Gerät zurück in den Wägemodus. IFS-BA-d-0910... -
Seite 21: Funktionsmenü
Sobald die gewünschte Einstellung in der Anzeige er- Einstellung bestätigen scheint, kann der nächste Menüpunkt mit ange- wählt werden. Zurück in den Zurück in den Wägemodus mit allen Tasten außer Wägemodus Das Gerät zeigt „busy“ an und kehrt dann automatisch in den Wägemodus zurück. IFS-BA-d-0910... -
Seite 22: Übersicht
3. A.P. AUTO OFF Funktion deaktiviert Automatische Abschaltung bei Akku- Gerät wird nach 3 Min. ausgeschaltet, wenn das Betrieb Anzeigegerät oder die Wägebrücke nicht bedient werden. 4. If. deaktiviert RS 232 6-stelliges Datenformat 7-stelliges Datenformat Standarddruckereinstellung (tPUP) Nicht dokumentiert (LP50) IFS-BA-d-0910... - Seite 23 43. b.l. 1200 bps Baudrate 2400 bps 4800 bps 9600 bps Kein Paritätsbit 44. PA. Ungerade Parität Parität Gerade Parität 5. bkl. Hinterleuchtung ausgeschaltet Automatische Hinterleuchtung nur bei Belastung Hinterleuchtung der Anzeige der Wägeplatte oder Tastendruck. Hinterleuchtung ständig eingeschaltet IFS-BA-d-0910...
-
Seite 24: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 9.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 9.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 25: Fehlermeldungen, Kleine Pannenhilfe
• Zu geringe Vorlast, z. B. fehlende Wägeplatte u-Err • Fehler interner Speicher b-Err • Falsches Justiergewicht 1-Err • Unsachgemäße Justierung 2-Err • Stückgewicht zu klein l-Err Beim Auftreten anderer Fehlermeldungen Gerät aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. IFS-BA-d-0910...
