Verwandte Anleitungen für KERN Kern EMB 100-3
Inhaltszusammenfassung für KERN Kern EMB 100-3

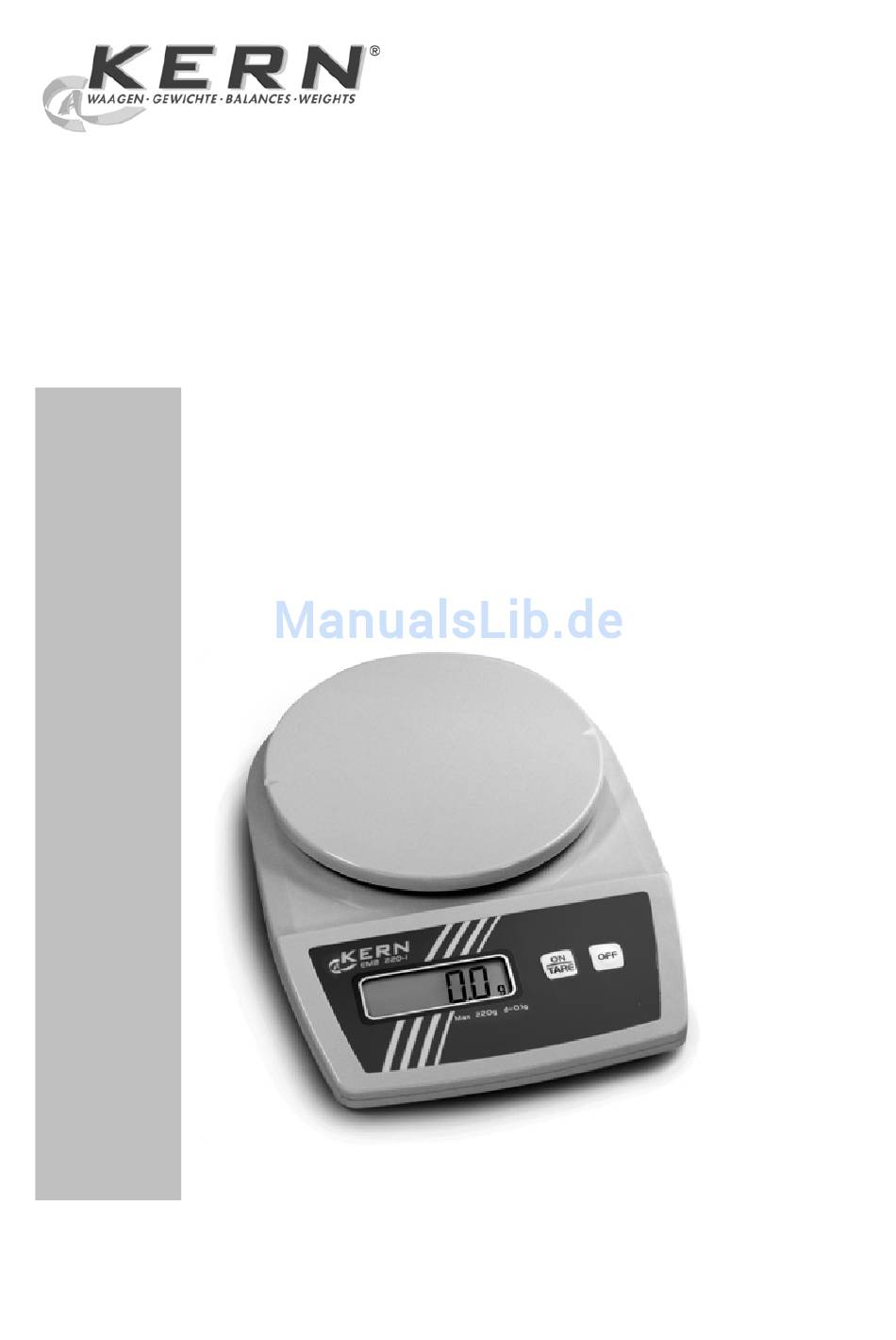

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Schulwaage KERN EMB Version 3.1 11/2009 EMB-BA-d-0931...
-
Seite 2: Inhaltsverzeichnis
KERN EMB Version 3.1 11/2009 Betriebsanleitung Schulwaage Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 7 Grundlegende Hinweise (Allgemeines)............8 Bestimmungsgemäße Verwendung ..................8 Sachwidrige Verwendung ....................... 8 Gewährleistung ........................8 Prüfmittelüberwachung ......................9 Grundlegende Sicherheitshinweise ............. 9 Hinweise in der Betriebsanleitung beachten ................ 9 Ausbildung des Personals ...................... - Seite 3 Betrieb ......................14 Tastaturübersicht ........................14 Bedienung ..........................14 7.2.1 Wägen ............................14 7.2.2 Tarieren ............................ 14 7.2.3 Wägeeinheiten.......................... 15 7.2.4 Dosierung und Zero-tracking....................15 7.2.5 AUTO-OFF-Funktion ........................ 16 7.2.6 Reset-Funktion ......................... 17 Wartung, Instandhaltung, Entsorgung............18 Reinigen ..........................18 Wartung, Instandhaltung .......................
-
Seite 4: Technische Daten
1 Technische Daten KERN 100-3 200-3 200-2 220-1 500-1 Ablesbarkeit (d) 0,001 g 0,001 g 0,01 g 0,1 g 0,1 g Wägebereich (Max) 100 g 200 g 200 g 220 g 500 g Reproduzierbarkeit 0,001 g 0,001 g 0,01g 0,1 g 0,1 g Linearität... - Seite 5 KERN 600-2 1000-2 1200-1 2000-2 Ablesbarkeit (d) 0,01 g 0,01 g 0,1 g 0,01 g Wägebereich (Max) 600 g 1000 g 1200 g 2000 g Reproduzierbarkeit 0,01 g 0,01g 0,1 g 0,01 g Linearität ± 0,03 g ± 0,02 g ±...
- Seite 6 KERN 2200-0 5.2K1 5.2K5 6000-1 Ablesbarkeit (d) 0,1 g Wägebereich (Max) 2200 g 5200 g 5200 g 6000 g Reproduzierbarkeit 0,1 g Linearität ± 2 g ± 3 g ± 10 g ± 0,3 g 2000 g 5000 g 5000 g 5000 g Empf.
-
Seite 7: Konformitätserklärung
EN 61000-6-3 : 2001 EN 61000-3-2 : 2000 EN 61000-3-3 : 1995+A1 : 2001 EN 61000-6-1 : 2001 Date: 26.11.2009 Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 EMB-BA-d-0931... -
Seite 8: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wäger- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei - Nichtbeachten unserer Vorgaben in der Betriebsanleitung - Verwendung außerhalb der beschriebenen Anwendungen... -
Seite 9: Prüfmittelüberwachung
4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 10: Auspacken, Aufstellung Und Inbetriebnahme
6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: Waage auf eine stabile, gerade Fläche stellen;... -
Seite 11: Auspacken
6.4 Netzanschluss (Option) Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. 6.5 Erstinbetriebnahme Eine Anwärmzeit von 3 Minuten nach dem Einschalten stabilisiert die Messwerte. -
Seite 12: Justierung
6.6 Justierung Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je- de Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Auf- stellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justier- vorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. -
Seite 13: Unterflurwägung
• Hängen Sie das Wägegut an den Haken und führen Sie die Wägung durch. Abb. 1: Einrichten der Waage für Unterflurwägungen Für die Unterflurwägung nur den von KERN vorgesehenen Origi- ▬ nal-Haken verwenden. Achten Sie unbedingt darauf, dass alle angehängten Gegenstände ▬... -
Seite 14: Betrieb
7 Betrieb 7.1 Tastaturübersicht Taste kurz betätigt gedrückt für ca. 10 sek. Einschalten der Waage Einheitenumschaltung Tara-Funktion Ausschalten der Waage Justierfunktion 7.2 Bedienung 7.2.1 Wägen • Die Waage wird durch Drücken der Taste eingeschaltet. • Die Waage führt einen Selbsttest durch (2sec.) und geht dann auf „0“. •... -
Seite 15: Wägeeinheiten
7.2.3 Wägeeinheiten Die Waage kann unterschiedliche Einheiten anzeigen . Die Umschaltung erfolgt über die -Taste. – Taste gedrückt halten, nach einigen Sekunden wechselt die Einheit. Display Umrechnungsfaktor anzeige 1 g = Gramm * Unze 0.035273962 Troy Unze 0.032150747 Pennyweight 0.643014931 7.2.4 Dosierung und Zero-tracking Mit der Auto-Zero-Funktion werden kleine Gewichtsschwankungen automatisch ta- riert. -
Seite 16: Auto-Off-Funktion
Mit der ON/TARE-Taste kann nun zwischen folgenden Einstellungen ausgewählt werden: Anzeige Einstellung Auto-Zero eingeschaltet „tr“ Auto-Zero ausgeschaltet „tr“ Bestätigen Sie Ihre Auswahl mit der OFF-Taste. Nach kurzer Zeit kehrt die Waa- ge automatisch in den Wägemodus zurück. 7.2.5 AUTO-OFF-Funktion Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion, die im Menü... -
Seite 17: Reset-Funktion
7.2.6 Reset-Funktion Rücksetzung des Menüs auf Werkseinstellungen. Bei ausgeschalteter Waage die OFF-Taste drücken und gedrückt halten OFF-Taste nicht loslassen. ON/TARE-Taste ebenfalls drücken und gedrückt hal- ON/TARE-Taste gedrückt halten, jedoch die OFF -Taste loslassen OFF-Taste erneut drücken Beide Tasten gedrückt halten bis im Display “tr” erscheint Beide Tasten loslassen. -
Seite 18: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 8.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 8.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 19: Kleine Pannenhilfe
9 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
