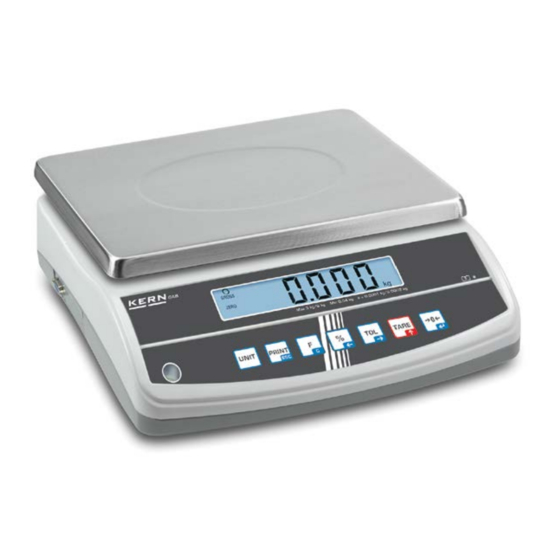

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Tischwaagen KERN GAB-N Version 1.7 2018-01 GAB-N-BA-d-1817...
-
Seite 2: Inhaltsverzeichnis
KERN GAB-N Version 1.7 2018-01 Betriebsanleitung Tischwaagen Inhaltsverzeichnis Technische Daten ................... 4 Grundlegende Hinweise (Allgemeines)............6 Bestimmungsgemäße Verwendung .................... 6 Sachwidrige Verwendung ......................6 Gewährleistung ..........................7 Prüfmittelüberwachung ........................ 7 Grundlegende Sicherheitshinweise .............. 7 Hinweise in der Betriebsanleitung beachten ................7 Ausbildung des Personals ...................... - Seite 3 11.1.1 Nicht eichfähige Modelle: ...................... 31 11.1.2 Eichfähige Modelle: ....................... 32 11.2 Menü-Übersicht: ........................33 11.2.1 Nicht eichfähige Modelle: ...................... 33 11.2.2 Eichfähige Modelle: ....................... 35 Datenausgang ....................36 12.1 RS232 Schnittstelle ........................36 12.1.1 Technische Daten ........................36 12.1.2 Pinbelegung der Waagenausgangsbuchse ................
-
Seite 4: Technische Daten
1 Technische Daten KERN GAB 6K1DNM GAB 15K2DNM GAB 30K5DNM Ablesbarkeit (d) 1 g / 2 g 2 g / 5 g 5 g / 10 g Wägebereich (Max) 3 kg / 6 kg 6 kg / 15 kg 15 kg / 30 kg... - Seite 5 KERN GAB 6K0.05N GAB 12K0.1N GAB 30K0.2N Ablesbarkeit (d) 0,05 g 0,1 g 0,2 g Wägebereich (Max) 6 kg 12 kg 30 kg Reproduzierbarkeit 0,05 g 0,1 g 0,2 g Linearität ± 0,15 g ± 0,3 g ± 0,6 g Einschwingzeit Wägeeinheiten...
-
Seite 6: Grundlegende Hinweise (Allgemeines)
Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. GAB-N-BA-d-1817... -
Seite 7: Gewährleistung
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN - Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD - Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das... -
Seite 8: Transport Und Lagerung
4 Transport und Lagerung 4.1 Kontrolle bei Übernahme Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen. 4.2 Verpackung / Rücktransport Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. ... - Seite 9 Beachten Sie deshalb am Aufstellort folgendes: • Waage auf eine stabile, ebene Fläche stellen; • extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden; • Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen; •...
-
Seite 10: Auspacken/Aufstellen
5.2 Auspacken/Aufstellen Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. Transportsicherung unbedingt entfernen (nur bei 6 kg-Modellen vorhanden) Zum Lösen der Transportsicherung Transportschraube [1] gegen den Uhrzeigersinn herausdrehen. Zum Transport Transportschraube vorsichtig bis auf Anschlag im Uhrzeigersinn eindrehen und dann mit Kontermutter fixieren. -
Seite 11: Nivellieren
5.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. 5.4 Akkubetrieb (Option) Der interne Akku wird über das mitgelieferte Netzkabel geladen. -
Seite 12: Geräteübersicht
6 Geräteübersicht 1. Wägeplatte / Akkufach (unter Wägeplatte) 2. Libelle 3. RS 232 Schnittstelle 4. Fußschrauben 5. Ein/Aus-Schalter 6. Anschluss Netzadapter GAB-N-BA-d-1817... -
Seite 13: Anzeigenübersicht
7 Anzeigenübersicht 00000.0 GROSS ZERO 54 3 Anzeige Bezeichnung Beschreibung Batteriekapazitätsanzeige wird angezeigt, wenn Kapazität des Akkus bald erschöpft Stabilitätsanzeige Waage ist in einem stabilen Zustand ZERO Nullstellanzeige Sollte die Waage trotz entlasteter Waagschale nicht ganz Null anzeigen, drücken. Nach kurzer Wartezeit ist die Waage auf Null zurückgesetzt. -
Seite 14: Tastaturübersicht
8 Tastaturübersicht Taste Bezeichnung Funktion UNIT-Taste Wägeeinheitenumschaltung UNIT PRINT-Taste PRINT Datenübertragung über Schnittstelle PRINT Angezeigten Wert in Speicher aufnehmen, wenn die Speicherfunktion nicht auf „automatisch“ gestellt ist Zurück in den Wägemodus Funktions - Wechselt zwischen Wägemodus und Taste Stückzählmodus ... -
Seite 15: Justierung/Eichung
Das zu verwendende Justiergewicht ist abhängig von der Kapazität der Waage. Justierung möglichst nahe an der Höchstlast der Waage durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (siehe Kap. 1) zur Stabilisierung ist erforderlich. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. -
Seite 16: Geeichte Modelle
9.1 Geeichte Modelle Gerät mit ON-OFF einschalten und gleichzeitig Justierschalter drücken . Danach, während die Waage einen Selbsttest durchführt, UnLQAD TARE gleichzeitig drücken. „UnLoAd“ erscheint. Mit bestätigen. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. ... -
Seite 17: Nicht Eichfähige Modelle
9.2 Nicht eichfähige Modelle: Waage einschalten und während des Selbsttests UnLQAD TARE drücken. “UnLoad“ gefolgt vom aktuell eingestellten Justiergewicht wird angezeigt. 22.000 (Beispiel) 12.000 Zum Ändern mit den Navigationstasten gewünschte Einstellung wählen, die jeweils aktive Stelle blinkt (s. Kap. 8). (Beispiel) LQAD ... -
Seite 18: Eichung
9.3 Eichung Allgemeines: Nach der EU-Richtlinie 2014/31/EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. - Seite 19 Hinweise zu geeichten Wägesystemen Mögliche Versiegelungen: B zwingend, und A oder C 1. Siegelmarke 2. Abdeckung 3. Eichschalter 4. Eichdraht GAB-N-BA-d-1817...
-
Seite 20: Linearisierung (Nur Nicht Geeichte Modelle)
9.4 Linearisierung (nur nicht geeichte Modelle) Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebereich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden. •... - Seite 21 Bedienung Anzeige Linearisierung durchführen: Waage einschalten und während des Selbsttests gleichzeitig drücken. „LoAd 0“ gefolgt von LoAd 1“ wird angezeigt. Zweites Justiergewicht auflegen. Nachdem die Stabilitätsanzeige erscheint, wird „LoAd 2“ angezeigt Drittes Justiergewicht auflegen Nachdem die Stabilitätsanzeige erscheint, wird „LoAd 3“...
-
Seite 22: Betrieb
10 Betrieb 10.1 Wägen Waage mit Ein-/Ausschalter auf der rechten Unterseite der 9.9.9.9 Waage einschalten. Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige „0.0“ erscheint, ist die Waage wägebereit. GROSS ZERO Mit kann die Waage bei Bedarf jederzeit auf Null gestellt werden. -
Seite 23: Prozentwägen
Ausdruckbeispiel: Nettogewicht: 0.500 kg 10.3 Prozentwägen Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht. Waage entlasten und Nullstellen GROSS ZERO Referenzgewicht, das 100% entspricht, auf die Wägeplatte 123� GROSS legen (Beispiel) drücken In der Anzeige erscheint 100,00 % 100.00 GROSS ... -
Seite 24: Stückzählen
10.4 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht (die sogenannte Referenz) kennen. Dazu muss eine bestimmte Anzahl der zu zählenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile (die sogenannte Referenzstückzahl). Auf Basis des berechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchgeführt. -
Seite 25: Wägen Mit Toleranzbereich
Ausdruckbeispiel: Stückzählen: 0.500 kg Referenzgewicht 50 g/pcs Durchschnittliches Teilegewicht 10 pcs Anzahl Teile 10.5 Wägen mit Toleranzbereich Beim Wägen mit Toleranzbereich können Sie einen oberen und einen unteren Grenzwert festlegen und damit sicherstellen, dass das eingewogene Wägegut genau innerhalb der festgelegten Toleranzgrenzen liegt. Das Gerät zeigt Über- oder Unterschreitung des Toleranzbereichs mit einem optischen und akustischen Signal an. - Seite 26 Einstellungen: Waage entlasten und Nullstellen GROSS ZERO 000.0 GROSS drücken ZERO Die linke Zahl blinkt und das Symbol HI wird angezeigt TARE 0.500 Oberen Grenzwert mit GROSS eingeben. ZERO (Beispiel) 000.0 Mit GROSS oberen Grenzwert bestätigen. ZERO Die Waage wechselt zur Eingabe des unteren Grenzwertes.
-
Seite 27: Manuelles Summieren
10.6 Manuelles Summieren Mit dieser Funktion werden die einzelnen Wägewerte in den Summenspeicher addiert und, wenn ein Drucker angeschlossen ist ausgedruckt, wenn die PRINT Stabilitätsanzeige erscheint und die - Taste gedrückt wird. (Um diese Funktion einzustellen s. Kap. 11 Menü : „ACC on“) ... - Seite 28 Anzeige der gespeicherten Wägedaten: PRINT bei entlasteter Wägeplatte drücken, die Anzahl der Wägungen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt und ausgedruckt. Wägedaten löschen: PRINT Bei entlasteter Wägeplatte gefolgt von drücken. Die Daten im Summenspeicher werden gelöscht. Ausdruckbeispiel: 1.Wägung: 0.200 kg...
-
Seite 29: Automatisches Summieren
10.7 Automatisches Summieren Mit dieser Funktion werden die einzelnen Wägewerte automatisch in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgedruckt. Um diese Funktion einzustellen s. Kap. 11 Menü: „ACC on“) Wägegut A auflegen Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Der Wägewert wird in den Summenspeicher aufgenommen. - Seite 30 Anzeige der gespeicherten Wägedaten: PRINT bei entlasteter Wägeplatte drücken, die Anzahl der Wägungen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt und ausgedruckt. Wägedaten löschen: PRINT Bei entlasteter Wägeplatte gefolgt von drücken. Die Daten im Summenspeicher werden gelöscht. Ausdruckbeispiel: 1.Wägung: 0.200 kg 0.200 kg...
-
Seite 31: Das Menü
11 Das Menü 11.1 Navigation im Menü: 11.1.1 Nicht eichfähige Modelle: Menü aufrufen PRINT Im Wägemodus gleichzeitig drücken Der erste Menüpunkt InC 5 wird angezeigt Menüblock anwählen Mit lassen sich die einzelnen Menüpunkte der Reihe nach anwählen. Einstellungen ändern TARE ... -
Seite 32: Eichfähige Modelle
11.1.2 Eichfähige Modelle: Um Parameter zu ändern oder zu aktivieren, Justierschalter drücken. Waage einschalten Menü aufrufen Während die Waage einen Selbsttest durchführt, PRINT gleichzeitig drücken Der erste Menüpunkt r dUAL wird angezeigt Menüblock anwählen Mit lassen sich die einzelnen Menüpunkte der Reihe nach anwählen. -
Seite 33: Menü-Übersicht
Automatisches Summieren und Ausgabe an Drucker/PC P Cont Fortlaufende Datenausgabe b 4800* Einstellungsmöglichkeiten der Baudrate: 600/1200/2400/4800/9600 Baudrate Ausgabe des Wägewerts Druckausgabe LP50 Anschluß KERN-Label-Printer ACC on* ACC on Summierfunktion ein Summiermodus Summierfunktion aus ACC off A2 2d* A 0,5d A 1d... - Seite 34 bEEP1* kein Signalton beim Toleranzwägen akustisches Signalton, wenn Gewicht innerhalb des Toleranzbereichs Signal Signalton, wenn Gewicht außerhalb des Toleranzbereichs SPd 15* SPd 15 Anzeigege- SPd 30 nicht dokumentiert schwindigkeit SPd 60 oF 0* Auto off nach 0, 3, 5, 15, oder 30 Minuten Auto off return* zurück in den Wägemodus...
-
Seite 35: Eichfähige Modelle
ACC on* ACC on Summierfunktion ein Summiermodus ACC off Summierfunktion aus Ausgabe des Wägewerts Druckausgabe LP50 Anschluß KERN-Label-Printer Ut on* nicht dokumentiert nicht dokumentiert Ut off* bEEP 0* kein Signalton beim Toleranzwägen akustisches Signalton, wenn Gewicht innerhalb des Toleranzbereichs Signal Signalton, wenn Gewicht außerhalb des... -
Seite 36: Datenausgang
Baudrate wählbar auf 600, 1200, 2400, 4800, 9600 bps Miniatur-Stecker notwendig (9 pol D-Sub) Keine Parität Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechenden KERN- Schnittstellenkabel (max. 2m) sichergestellt 12.1.2 Pinbelegung der Waagenausgangsbuchse Pin 2: Output... -
Seite 37: Beschreibung Des Datentransfers
12.1.3 Beschreibung des Datentransfers Beispiel: Header1 Header2 -/space unit terminator Header 1 2 byte, St oder US, ST=Wägewert stabil, US=Wägewert instabil Header 2 2 byte, G oder N, G=Brutto-Gewicht, N= Netto-Gewicht space Leerzeichen W1-W7 Gewichtswert mit Dezimalstelle Unit 2 byte, kg oder lb Terminator <CR>... -
Seite 38: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 13.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 13.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 39: Fehlermeldungen
13.4 Fehlermeldungen Fehlermeldung Beschreibung Mögliche Ursachen • Gegenstand auf der Nullstell-Bereich beim ERR4 Einschalten der Waage Wägeplatte • Überlast bei Nullstellen bzw. beim Drücken von • Unsachmäßige Justierung überschritten • Beschädigte Wägezelle (normalerweise 4% Max) • Beschädigte Elektronik • Unsachmäßige Bedienung Tastaturfehler ERR5 der Waage... -
Seite 40: Kleine Pannenhilfe
14 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •... -
Seite 41: Konformitätserklärung
