5.7. Verwendung des Geräteträgers
Für den mobilen Einsatz ist es möglich, die Messsonde (3) mit dem Anzeigeteil durch
den Geräteträger (1) zu verbinden (Auslieferzustand). Somit kann das Ortsdosimeter
kompakt betrieben werden (Auslieferzustand siehe Abb. 8).

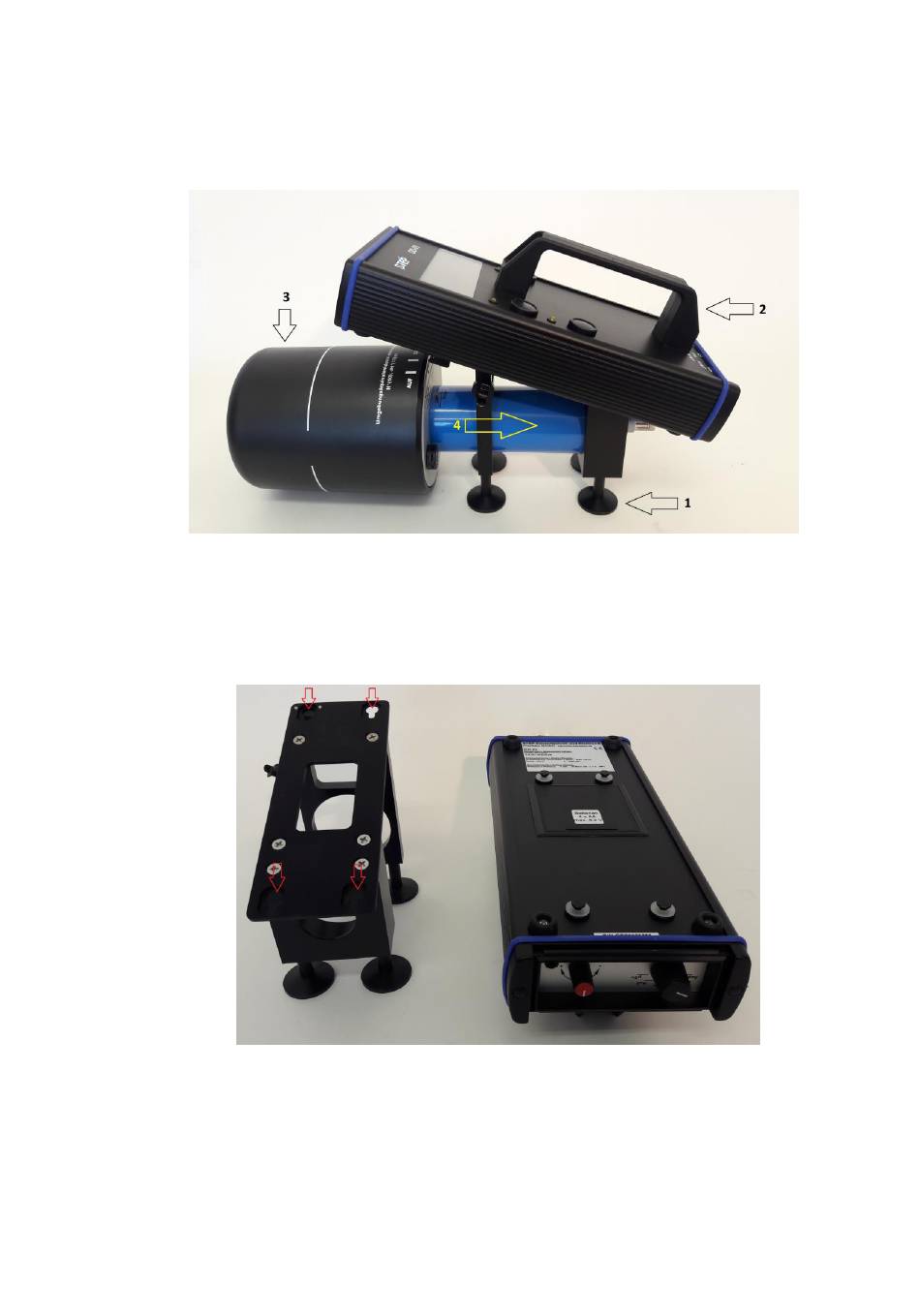

Abb. 8)
Anzeigeteil und Sonde auf Geräteträger eingerastet.
Dazu sind die vier Befestigungsbolzen (siehe Abb. 9) auf der Unterseite des Anzeige-
teils (2) in die Aussparungen des Geräteträgers (1) in Pfeilrichtung einzurasten. Bevor
das Anzeigeteil auf den Geräteträger eingerastet wird, sind das Anzeigeteil (2) und die
Messsonde (3) voneinander zu trennen. Vergewissern Sie sich hierbei, dass das Gerät
ausgeschaltet ist.
Abb. 9) Einrastprinzip Anzeigeteil / Geräteträger.
Die Sonde ist mit leichtem Druck in den Geräteträger einzurasten gemäß Abb. 8 (4) .
Danach können Sonde und Anzeigeteil mit dem Sondenkabel wieder miteinander ver-
bunden werden.
Um das Anzeigeteil und die Messsonde wieder von dem Geräteträger zu trennen, ver-
fahren Sie bitte in umgekehrter Reihenfolge. Beim Entfernen des Anzeigeteils ist dabei
die Arretierung (siehe Abb. 10) nach unten zu bewegen.
Technische Beschreibung und Bedienungsanweisung
14
Ortsdosimeter OD-01
Stand 29.11.2016
