5.7. Verwendung des Geräteträgers
Für den mobilen Einsatz ist es möglich, die Messsonde (3) mit dem Anzeigeteil (4) durch
den Geräteträger (1) zu verbinden (Auslieferzustand). Somit kann das Ortsdosimeter
kompakt betrieben werden (Auslieferzustand siehe Abb. 20).

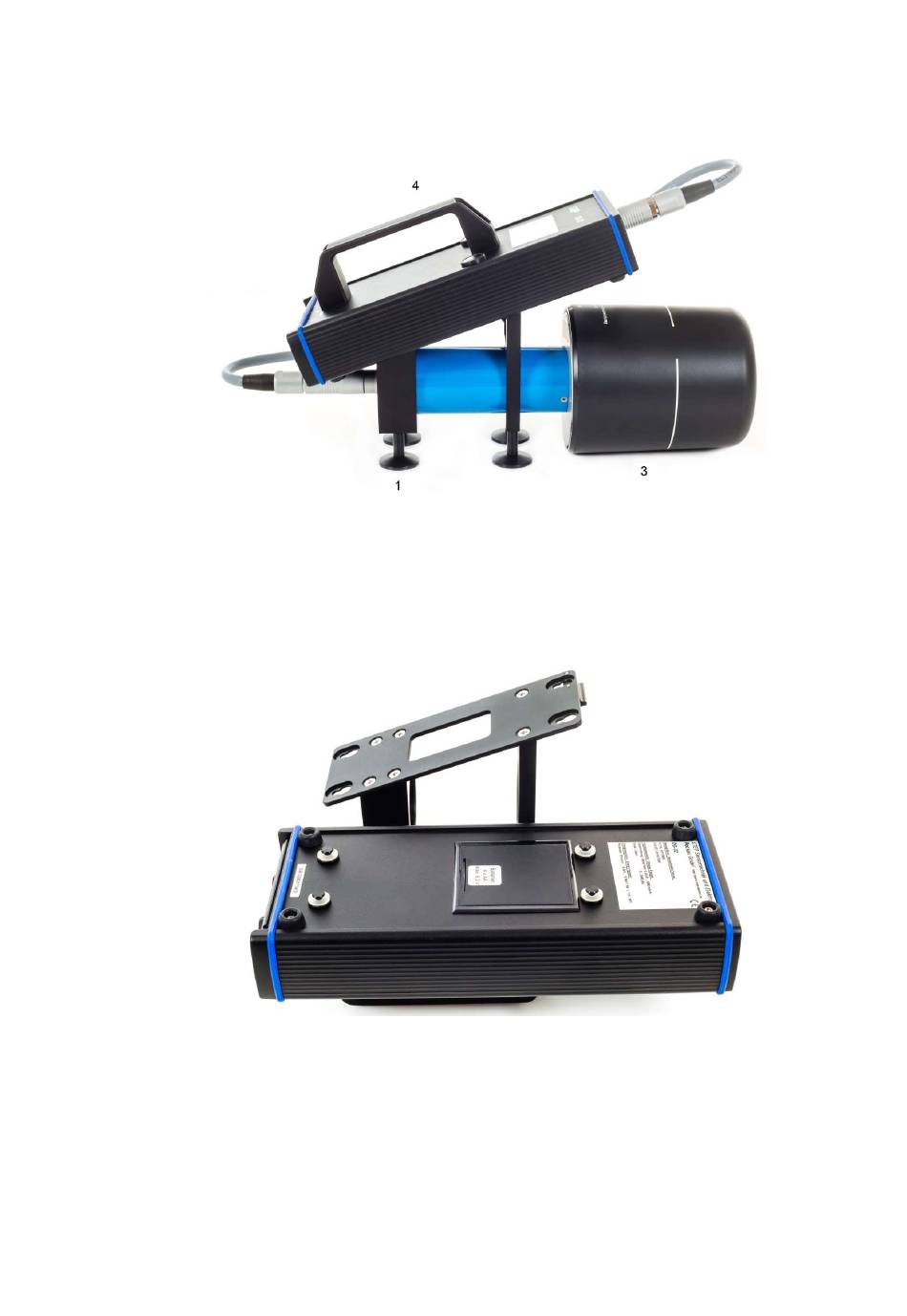

Abb. 20) Anzeigeteil und Sonde auf Geräteträger eingerastet.
Dazu sind die vier Befestigungsbolzen (siehe Abb. 21) auf der Unterseite des Anzeige-
teils (4) in die Aussparungen des Geräteträgers (1) in Pfeilrichtung einzurasten. Bevor
das Anzeigeteil auf den Geräteträger eingerastet wird, sind das Anzeigeteil (4) und die
Messsonde (3) voneinander zu trennen. Vergewissern Sie sich hierbei, dass das Gerät
ausgeschaltet ist.
Abb. 21) Einrastprinzip Anzeigeteil / Geräteträger.
Die Sonde ist gemäß Abb. 20 im Geräteträger zu befestigen und mit der Arretierschraube
zu sichern. Danach können Sonde und Anzeigeteil mit dem Sondenkabel wieder mitei-
nander verbunden werden.
