5.7. Verwendung des Geräteträgers
Für den mobilen Einsatz ist es möglich, die Messsonde (3) mit dem Anzeigeteil (4)
durch den Geräteträger (1) zu verbinden (Auslieferzustand). Somit kann das Ortsdosi-
meter kompakt betrieben werden (Auslieferzustand siehe Abb. 20).
4
3
1

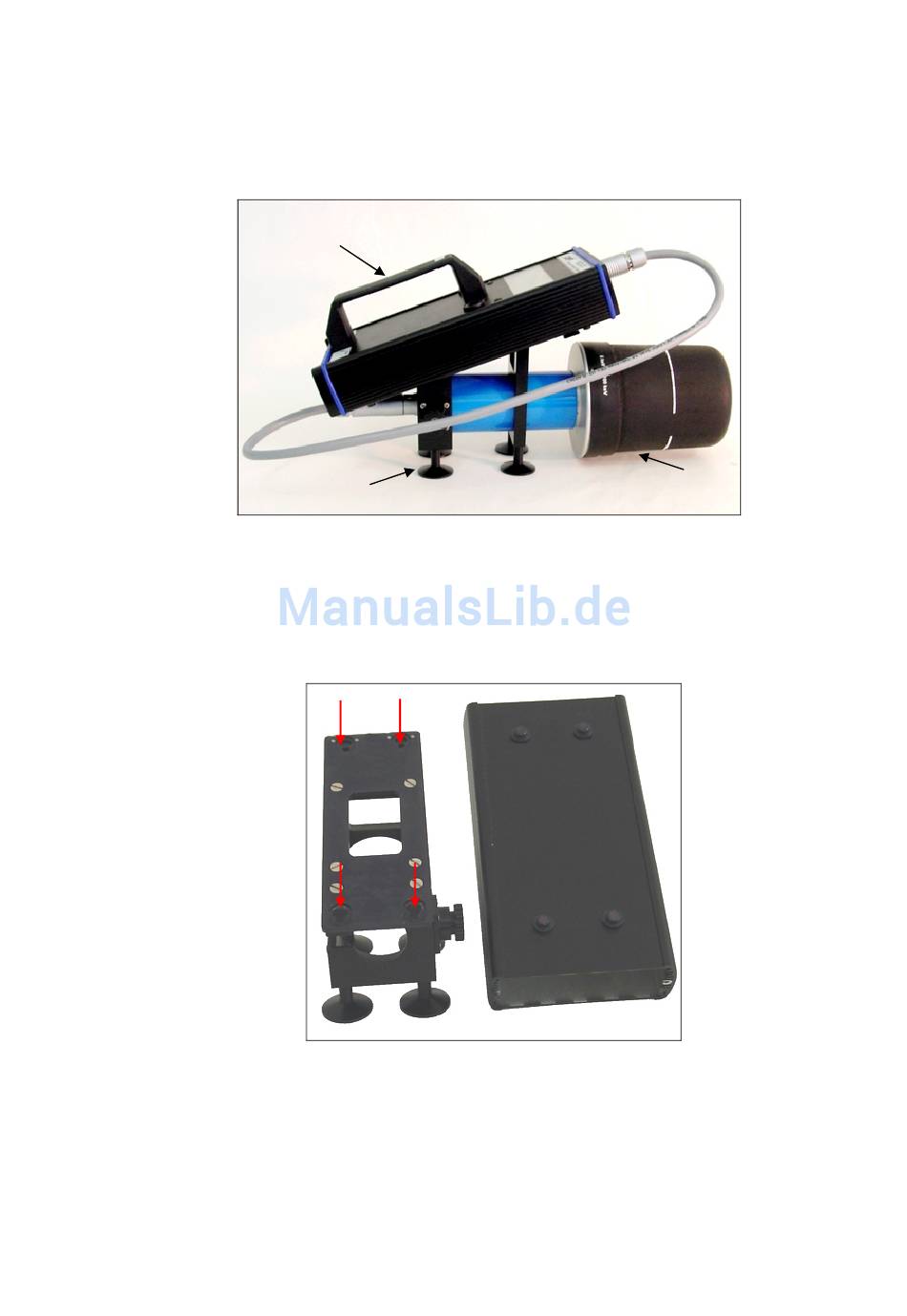

Abb. 20) Anzeigeteil und Sonde auf Geräteträger eingerastet.
Dazu sind die vier Befestigungsbolzen (siehe Abb. 21) auf der Unterseite des
Anzeigeteils (4) in die Aussparungen des Geräteträgers (1) in Pfeilrichtung einzurasten.
Bevor das Anzeigeteil auf den Geräteträger eingerastet wird, sind das Anzeigeteil (4)
und die Messsonde (3) voneinander zu trennen. Vergewissern Sie sich hierbei, dass
das Gerät ausgeschaltet ist.
Abb. 21) Einrastprinzip Anzeigeteil / Geräteträger.
Die Sonde ist gemäß Abb. 20 im Geräteträger zu befestigen und mit der Arretierschrau-
be zu sichern. Danach können Sonde und Anzeigeteil mit dem Sondenkabel wieder
miteinander verbunden werden.
Um das Anzeigeteil und die Messsonde wieder von dem Geräteträger zu trennen,
verfahren Sie bitte in umgekehrter Reihenfolge. Beim Entfernen des Anzeigeteils ist
dabei die Arretierung (siehe Abb. 22) nach unten zu bewegen.
