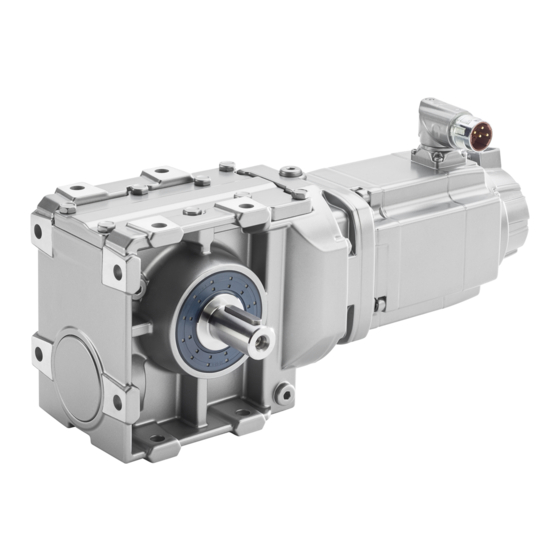

Siemens SIMOTICS S-1FG1 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Motoren
  5. SIMOTICS S-1FG1
  6. Betriebsanleitung
Siemens SIMOTICS S-1FG1 Betriebsanleitung

Siemens SIMOTICS S-1FG1 Betriebsanleitung

Servogetriebemotoren
Vorschau ausblenden Andere Handbücher für SIMOTICS S-1FG1:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMOTICS S-1FG1

Inhaltszusammenfassung für Siemens SIMOTICS S-1FG1

  • Seite 3 Einleitung Grundlegende Sicherheitshinweise für die SIMOTICS-Dokumentation SIMOTICS Beschreibung Antriebstechnik Einsatzvorbereitung Servogetriebemotor SIMOTICS S- 1FG1 Montage Betriebsanleitung Anschliessen Inbetriebnahme Betrieb Störungen Instandhalten und Warten Außerbetriebnahme und Entsorgung Anhang 03/2021 A5E47360747A AB...

  • Seite 4: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Einleitung

    So gewährleisten Sie eine gefährdungsfreie und reibungslose Funktion sowie eine lange Nutzungsdauer des Servogetriebemotors. Siemens arbeitet kontinuierlich daran, die Qualität der Informationen in dieser Betriebsanleitung zu verbessern. • Sollten Sie Hinweise auf Fehler oder Vorschläge zur Verbesserung haben, dann wenden Sie sich bitte an das Siemens Service Center.

  • Seite 6: Aufzählungen

    Einleitung Begriffsdefinition Begriffe Definition Servogetriebemotor, Getriebemotor, Motor- Produkt (Einheit) bestehend aus den Getriebe-Einheit, 1FG1, SIMOTICS S-1FG1 Komponenten Motor und Getriebe Motor, Servomotor Synchronmotor zum Antreiben des Getriebes Getriebe Stirnradgetriebe, Flachgetriebe, Kegelradgetriebe oder Stirnradschneckengetriebe zum Übertragen der Motordrehzahl und des Motordrehmoments...

  • Seite 7: Weiterführende Informationen

    Wenn Sie diese Funktion nutzen möchten, müssen Sie sich einmalig registrieren. Später loggen Sie sich mit Ihren Anmeldedaten ein. Schulung Über den folgenden Link erhalten Sie Informationen zu SITRAIN-Schulungen von Siemens für Produkte, Systeme und Automationstechniklösungen: SITRAIN (http://siemens.com/sitrain) Servogetriebemotor SIMOTICS S-1FG1...

  • Seite 8: Technical Support

    Diese Druckschrift enthält Hyperlinks auf Webseiten Dritter. Siemens übernimmt für die Inhalte dieser Webseiten weder eine Verantwortung noch macht Siemens sich diese Webseiten und ihre Inhalte zu eigen, da Siemens die Informationen auf diesen Webseiten nicht kontrolliert und für die dort bereit gehaltenen Inhalte und Informationen auch nicht verantwortlich ist.
  • Seite 9 Einbaulagen ........................47 3.4.1 Stirnradgetriebemotor (zweistufig und dreistufig: Z und D) ..........48 3.4.2 Flachgetriebemotor (zweistufig und dreistufig: FZ und FD) ..........55 3.4.3 Kegelradgetriebemotor (zweistufig und dreistufig: B und K) ..........61 Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 10 Hinweise zur Handhabung des Steckers RJ45 ..............119 5.4.4.3 Handhaben der Schnellverriegelung................. 123 5.4.4.4 Leitungsverlegung in feuchter Umgebung................ 124 Inbetriebnahme ..........................125 Sicherheitshinweise ......................125 Checklisten zur Inbetriebnahme ..................127 Vorbereiten der Inbetriebnahme ..................130 Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 11 Demontage vorbereiten ....................164 10.2.2 Zerlegen des Motors ......................164 10.3 Entsorgung ........................165 Anhang .............................. 167 Zertifikat für Lacksystem "PS-Premium" von ECOLAB ............167 Reinigungsempfehlung von ECOLAB ................169 Index ..............................171 Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 12 Inhaltsverzeichnis Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 13: Grundlegende Sicherheitshinweise Für Die Simotics-Dokumentation

    Spannung stehen. Der Kontakt mit gefährlicher Spannung kann zu schweren Verletzungen oder Tod führen. • Verwenden Sie für alle Anschlüsse und Klemmen der Elektronikbaugruppen nur Stromversorgungen, die SELV- (Safety Extra Low Voltage) oder PELV- (Protective Extra Low Voltage) Ausgangsspannungen zur Verfügung stellen. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 14 Leistungsanschlüssen führen. Dadurch können Brandschäden, Defekte am Gerät oder Funktionsstörungen entstehen. • Ziehen Sie alle Leistungsanschlüsse mit dem vorgeschriebenen Anziehdrehmoment an. • Überprüfen Sie in regelmäßigen Abständen alle Leistungsanschlüsse, insbesondere nach einem Transport. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 15 Sachschäden verursachen. • Wenn Sie den Komponenten näher als 20 cm kommen, schalten Sie Funkgeräte oder Mobiltelefone aus. • Benutzen Sie die "SIEMENS Industry Online Support App" nur am ausgeschalteten Gerät. WARNUNG Unerkannte Gefahren durch fehlende oder unleserliche Warnschilder Fehlende oder unleserliche Warnschilder können dazu führen, dass Gefahren unerkannt...
  • Seite 16 • Verwenden Sie bei Transport und Lagerung von permanenterregten Motoren immer die Originalverpackung mit angebrachten Warnschildern. • Markieren Sie die Lagerplätze mit entsprechenden Warnschildern. • Beachten Sie beim Transport im Flugzeug die IATA-Vorschriften. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 17 • Montieren Sie den Motor so, dass er im Betrieb nicht zugänglich ist. Maßnahmen im Wartungsfall: • Lassen Sie den Motor vor Beginn der Arbeiten abkühlen. • Benutzen Sie entsprechende Körperschutzmittel, z. B. Handschuhe. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 18: Geräteschaden Durch Elektrische Felder Oder Elektrostatische Entladung

    – Tragen eines EGB-Armbands – Tragen von EGB-Schuhen oder EGB-Erdungsstreifen in EGB-Bereichen mit leitfähigem Fußboden • Legen Sie elektronische Bauteile, Baugruppen oder Geräte nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähigem EGB-Schaumstoff, EGB-Verpackungsbeutel, EGB- Transportbehälter). Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 19 Security finden Sie unter: https://www.siemens.com/industrialsecurity (https://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...

  • Seite 20: Restrisiken Von Antriebssystemen (Power Drive Systems)

    6. Beeinflussung von netzgebundenen Kommunikationssystemen, z. B. Rundsteuersendern oder Datenkommunikation über das Netz Weitergehende Informationen zu den Restrisiken, die von den Komponenten eines Antriebssystems ausgehen, finden Sie in den zutreffenden Kapiteln der technischen Anwenderdokumentation. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 21: Beschreibung

    Beschreibung Überblick Der Servogetriebemotor SIMOTICS S-1FG1 bildet ein System aus einem mechanischen Getriebe und einem kompakten, permanentmagneterregten Synchronmotor. Mit den verfügbaren Optionen, Getriebevarianten und Gebern sowie dem erweiterten Produktspektrum können die Servogetriebemotoren 1FG1 optimal an jede Anwendung angepasst werden. Sie werden damit auch den ständig steigenden Ansprüchen neuester Maschinengenerationen gerecht.

  • Seite 22: Technische Merkmale Und Umgebungsbedingungen

    EN 60034-6 (IEC 60034-6) Bauform EN 60034-7 (IEC 60034-7) Anschlussbezeichnungen EN 60034-8 (IEC 60034-8) Geräuschemission EN 60034-9 (IEC 60034-9) Temperaturüberwachung EN 60034-11 (IEC 60034-11) Schwinggrößenstufen EN 60034-14 (IEC 60034-14) Standardkomponente, z. B. bei Einbaumotoren nicht anwendbar. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 23 Die Motorenreihe SIMOTICS fällt nicht in den Geltungsbereich der China Compulsory Certification (CCC). CCC-Negativbescheinigung: CCC Produktzulassung (https://support.industry.siemens.com/cs/products?search=CCC&dtp=Certificate&mfn=ps&o= DefaultRankingDesc&pnid=13347&lc) China RoHS Die Motorenreihe SIMOTICS erfüllt die Anforderungen der China RoHS. Weitere Informationen finden Sie unter: China RoHS (https://support.industry.siemens.com/cs/ww/de/view/109738656/en) Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 24: Underwriters Laboratories

    Inhalte des Angebots und das Vorhandensein des cUL-Zeichens auf dem Leistungsschild (Typenschild) zu achten! Qualitätssysteme Die Siemens AG verwendet ein Qualitätsmanagementsystem, das die Anforderungen der Normen ISO 9001 und ISO 14001 erfüllt. Zertifikate zur Motorenreihe SIMOTICS können unter folgendem Link aus dem Internet heruntergeladen werden: Zertifikate für SIMOTICS-Motoren...
  • Seite 25 Norm DIN IEC 60721-3-3: 1995-09. In dieser Norm sind die Umwelteinflussgrößen und deren Grenzwerte in Klassen festgelegt. Die Servogetriebemotoren SIMOTICS S-1FG1 können Sie mit Ausnahme der Umwelteinflussgröße „Betauung“ der Klimaklasse 3K4 zuordnen. Betauung ist nicht zulässig. Nachfolgende Temperaturbereiche sind gültig für selbstgekühlte und fremdbelüftete Motoren.

  • Seite 26: Anschrift Des Herstellers Für Die Ce-Kennzeichnung

    Anschrift des Herstellers für die CE-Kennzeichnung Die CE-Konformitätsbescheinigung wird für die zuständigen Behörden unter folgender Adresse zur Verfügung gehalten: Siemens AG Digital Industries Motion Control Industriestraße 1 DE-97616 Bad Neustadt a. d. Saale Deutschland Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 27 0,775 5000 0,656 6000 0,588 7000 0,513 8000 0,444 Mit der Reduzierung der Zwischenkreisspannung nimmt auch die Umrichterausgangsspannung ab. Ein Betrieb im Vakuum ist wegen der geringen Spannungsfestigkeit und der schlechten Entwärmung unzulässig. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 28: Aufbau Der Artikelnummer

    Servo-Kegelradgetriebemotoren • zweistufig und dreistufig – Getriebetypen B/K Servo-Stirnradschneckengetriebemotoren • zweistufig – Getriebetyp C Getriebebaugröße Abtriebswelle Vollwelle Standard Typ 1 nversionen Vollwelle Standard Typ 2 Vollwelle Standard Typ 3 Hohlwelle Standard Typ 1 Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 29 (Drehmomentstütze) dreistufig siehe Kapitel "Optionen" in • Andere Servogetriebemotoren Katalog D41 Flanschausführung – Flanschausführung siehe Kapitel "Optionen" in Katalog D41 Gehäuse-Flanschausführung Getriebeübersetzung Optionen Kodiert Kurzangabe erforderlich – siehe Kapitel "Optionen" in Katalog D41 Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 30 23 Bemessungsdrehzahl des Motors (unabhängig vom Getriebe) 11 Herstelleranschrift, Ursprungsland 24 Wärmeklasse 12 DataMatrix-Code – Seriennummer + 25 Bremsmoment (nur bei Federkraftbremse) Artikel-Nr. (ohne Kurzangaben) 13 Zertifizierungen; EN 60034/UL/CE/EAC/CSA 26 Bemessungsdrehmoment des Motors Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 31: Typenbezeichnung Des Getriebes

    Befestigung (-) Fußausführung Fuß-/Flanschausführung Flanschausführung (A-Typ) Gehäuseflansch (C-Typ) Drehmomentstütze Anschluss (-) Passfeder Schrumpfscheibe Hohlwelle mit Vielkeilverzahnung SIMOLOC Tabelle 2- 5 Beispiel für den Aufbau der Typenbezeichnung Beispiel Getriebetyp Übersetzungsstufe Welle Befestigung Anschluss Baugröße Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 32: Anbau Und Optionen

    Die Gehäuseoberfläche reicht für die Abfuhr der Verlustwärme bei freier Konvektion aus. Hinweis Staubablagerung verhindert die Wärmeabstrahlung. Staubablagerung verhindert die Wärmeabstrahlung und führt zu hoher Gehäusetemperatur. • Halten Sie den 1FG1 frei von Schmutz, Staub und anderen Ablagerungen. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 33: Thermischer Motorschutz

    130 °C Vorwarnung > 4452 145 °C Alarm/Abschaltung > 4525 2.7.4 Haltebremse 2.7.4.1 Eigenschaften Die Haltebremse dient zum Feststellen der Motorwelle im Motorstillstand. Die Haltebremse ist keine Arbeitsbremse zum Abbremsen des drehenden Motors. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 34: Funktionsweise

    Die Bemessungsspannung der Haltebremse beträgt DC 24 V +/- 10%. Spannungen außerhalb dieses Toleranzbereichs können Störungen verursachen. Halten Sie beim Einrichten von Maschinen und Anlagen (Tippbetrieb) die technischen Daten für die Haltebremsen aus dem Kapitel "Projektierungsanleitung" von Katalog D41 ein. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 35: Direkter Anschluss Der Haltebremse An Sinamics-Geräte

    Näherungsweise können Sie den Spannungsabfall ΔU für Kupferleitungen wie folgt berechnen: U / V = 0,042 x (l/q) x I l = Leitungslänge in m Δ Bremse q = Bremsaderquerschnitt mm = Gleichstrom der Bremse in A Bremse Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 36 Bei DC 24 V Bemessungsspannung an der Bremse baut die stromdurchflossene Spule ein Gegenfeld auf. Dadurch wird die Kraftwirkung der Permanentmagneten neutralisiert und die Bremse öffnet restmomentfrei. Technische Daten siehe Kapitel "Projektierungsanleitung" in Katalog D41. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 37 Die Handlüftung ist das manuelle Öffnen der Federkraftbremse mit einem abnehmbaren Handbügel, dem so genannten Handlüftbügel. Hierdurch wird das Bremsmoment der Federkraftbremse aufgehoben. Hinweis Zulässigkeit einer Handlüftung Prüfen Sie vor dem Einsatz die Zulässigkeit einer Handlüftung in ihrer Anlage. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 38 • Demontieren Sie den Handlüftbügel im Normalbetrieb. Lüften der Bremse Vorgehensweise ① Handlüftbügel • Drücken Sie den Handlüftbügel in Richtung BS. Die Federkraftbremse wird mechanisch gelüftet. Sie haben die Bremswirkung außer Kraft gesetzt. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 39: Vorgehensweise

    Durch die mechanische Luftspaltkontrolle können Sie die Breite des Luftspalts s der Federkraftbremse kontrollieren. Die Breite des Luftspalts zeigt den Verschleißzustand der Ankerscheibe an. Je breiter der Luftspalt, desto größer ist der Verschleiß der Ankerscheibe. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 40 Seitenansicht Verschleißkontrolle Vorgehensweise 1. Schalten Sie den Servogetriebemotor aus. 2. Entfernen Sie die Schraube an der Öffnung für die Luftspaltkontrolle. 3. Ermitteln Sie mit einer Fühllehre den Abstand s zwischen Bremsengehäuse und Ankerscheibe. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 41: Erhöhte Chemische Beständigkeit

    Wenden Sie sich an Ihren Siemens Ansprechpartner. 2.7.5 Erhöhte chemische Beständigkeit Die Servogetriebemotoren SIMOTICS S-1FG1 sind in einer Ausführung mit erhöhter chemischer Beständigkeit erhältlich. Die entsprechende Kurzangabe lautet N16. Die Lackierung dieser Servogetriebemotoren ist beständig gegen eine Vielzahl von gängigen Reinigungs- und Desinfektionsmitteln.
  • Seite 42 Beschreibung 2.7 Anbau und Optionen Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 43: Einsatzvorbereitung

    • Prüfen Sie nach Erhalt der Lieferung sofort, ob der Lieferumfang mit den Warenbegleitpapieren übereinstimmt. Hinweis Für nachträglich reklamierte Mängel übernimmt Siemens keine Gewährleistung. • Reklamieren Sie – erkennbare Transportschäden sofort beim Anlieferer, – erkennbare Mängel oder die unvollständige Lieferung sofort bei der zuständigen Siemens-Vertretung.

  • Seite 44: Transportieren Und Einlagern

    Halten Sie die landesspezifischen Vorschriften für den Transport von Servogetriebemotoren ein. • Transportieren und lagern Sie die Servogetriebemotoren in der Originalverpackung. • Benutzen Sie für den Transport und die Montage geeignete Lastaufnahmemittel. • Transportieren Sie den Servogetriebemotor vorsichtig. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 45 Absetzen des Servogetriebemotors Vorgehensweise 1. Setzen Sie den Servogetriebemotor auf einem festen, ebenen Untergrund ab. 2. Sichern Sie den Servogetriebemotor gegen unbeabsichtigte Bewegung. Sie haben den Servogetriebemotor in einer stabilen Position abgesetzt. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 46: Einlagern Des Servogetriebemotors

    • Die Temperatur muss nach EN 60034-1 im Bereich -15 °C bis 70 °C liegen. • Die relative Luftfeuchte muss weniger als 60% betragen. • Überprüfen Sie alle sechs Monate den ordnungsgemäßen Zustand des Servogetriebemotors. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 47: Montage Und Eigenschaften Des Servogetriebemotors

    Beim Stirnradschneckengetriebe ist die Schnecke gehärtet und geschliffen. Das Rad ist aus hochwertiger Bronze hergestellt. Die Kegelradstufe des Kegelradgetriebes ist paarweise geläppt. Schmierung des Getriebes Die Verzahnungsteile werden durch Tauchschmierung ausreichend mit Schmierstoff versorgt. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 48: Dichtring Für Erhöhte Umgebungsbelastung (Optional)

    Umfangsgeschwindigkeit des Motorritzels. Höhere Drehzahlen oder kleinere Übersetzungen bewirken stärkere Geräusche. Hinweis Fremdgeräusche Geräusche, die nicht vom Servogetriebemotor erzeugt, aber von ihm abgestrahlt werden, sind nicht berücksichtigt. Geräusche, die von Arbeitsmaschinen oder vom Fundament abgestrahlt werden, sind nicht berücksichtigt. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 49: Einbaulagen

    Kennzeichnung für Ölstand, gegenüberliegende Seite Kennzeichnung der Ölablassschraube Kennzeichnung für Ölablass, gegenüberliegende Seite Tabelle 3- 5 Symbole - Ergänzungen Symbol Bedeutung A, B Abtriebsseite A, Abtriebsseite B ② Zweistufiges Getriebe ③ Dreistufiges Getriebe Position des Anschlusssteckers Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 50: Stirnradgetriebemotor (Zweistufig Und Dreistufig: Z Und D)

    Einsatzvorbereitung 3.4 Einbaulagen 3.4.1 Stirnradgetriebemotor (zweistufig und dreistufig: Z und D) Bild 3-1 Einbaulagen für Servo-Stirnradgetriebemotoren Z und D, Fußausführung, Baugrößen 19 - 29, zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 51 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-2 Einbaulagen für Servo-Stirnradgetriebemotoren Z und D, Fußausführung, Baugrößen 39 - 129, zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 52 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-3 Einbaulagen für Servo-Stirnradgetriebemotoren ZB und DB, Fußausführung, Flanschausführung, Baugrößen 19 - 29, zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 53 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-4 Einbaulagen für Servo-Stirnradgetriebemotoren ZB und DB, Fußausführung, Flanschausführung, Baugrößen 39 - 89, zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 54 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-5 Einbaulagen für Servo-Stirnradgetriebemotoren DF und ZF (Flanschausführung) oder DZ und ZZ (Gehäuseflanschausführung), Baugrößen 19 - 29, zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 55 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-6 Einbaulagen für Servo-Stirnradgetriebemotoren DF und ZF (Flanschausführung) oder DZ und ZZ (Gehäuseflanschausführung), Baugröße 39, zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 56 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-7 Einbaulagen für Servo-Stirnradgetriebemotoren DF und ZF (Flanschausführung) oder DZ und ZZ (Gehäuseflanschausführung), Baugrößen 49 - 129, zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 57: Flachgetriebemotor (Zweistufig Und Dreistufig: Fz Und Fd)

    Einsatzvorbereitung 3.4 Einbaulagen 3.4.2 Flachgetriebemotor (zweistufig und dreistufig: FZ und FD) Bild 3-8 Einbaulagen für Servo-Flachgetriebemotoren FZ und FD, Fußausführung, Baugrößen 19 - zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 58 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-9 Einbaulagen für Servo-Flachgetriebemotoren FZ und FD, Fußausführung, Baugrößen 39 - 129, zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 59 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-10 Einbaulagen für Servo-Flachgetriebemotoren FZ.F und FD.F (Flanschausführung) und FZ.Z und FD.Z (Gehäuseflanschausführung), Baugrößen 19 - 29, zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 60 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-11 Einbaulagen für Servo-Flachgetriebemotoren FZ.F und FD.F (Flanschausführung) und FZ.Z und FD.Z (Gehäuseflanschausführung), Baugrößen 39 - 129, zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 61 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-12 Einbaulagen für Servo-Flachgetriebemotoren FZAD und FDAD, Aufsteckausführung, Baugrößen 19 - 29, zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 62 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-13 Einbaulagen für Servo-Flachgetriebemotoren FZAD und FDAD, Aufsteckausführung, Baugrößen 39 - 129, zweistufig und dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 63: Kegelradgetriebemotor (Zweistufig Und Dreistufig: B Und K)

    Einsatzvorbereitung 3.4 Einbaulagen 3.4.3 Kegelradgetriebemotor (zweistufig und dreistufig: B und K) Bild 3-14 Einbaulagen für Servo-Kegelradgetriebemotor B, Fußausführung, Baugrößen 19 - 29, zweistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 64 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-15 Einbaulagen für Servo-Kegelradgetriebemotor B, Fußausführung, Baugrößen 39 - 49, zweistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 65 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-16 Einbaulagen für Servo-Kegelradgetriebemotor B.Z (Flanschausführung) oder B.Z (Gehäuseflanschausführung), Baugrößen 19 - 29, zweistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 66 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-17 Einbaulagen für Servo-Kegelradgetriebemotor B.Z (Flanschausführung) oder B.Z (Gehäuseflanschausführung), Baugrößen 39 - 49, zweistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 67 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-18 Einbaulagen für Servo-Kegelradgetriebemotor BAD, Aufsteckausführung, Baugrößen 19 - 29, zweistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 68 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-19 Einbaulagen für Servo-Kegelradgetriebemotor BAD, Aufsteckausführung, Baugrößen 39 - 49, zweistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 69 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-20 Einbaulagen für Servo-Kegelradgetriebemotor K, Fußausführung, Baugrößen 39 - 149, dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 70 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-21 Einbaulagen für Servo-Kegelradgetriebemotor K.F (Flanschausführung) und KAZ (Gehäuseflanschausführung), Baugrößen 39 - 149, dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 71 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-22 Einbaulagen für Servo-Kegelradgetriebemotor KAD, Aufsteckausführung, Baugrößen 39 - 149, dreistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 72 Einsatzvorbereitung 3.4 Einbaulagen 3.4.4 Stirnradschneckengetriebemotor Bild 3-23 Einbaulagen für Servo-Stirnradschneckengetriebemotor C, Fußausführung, Baugrößen 19 - 29, zweistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 73 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-24 Einbaulagen für Servo-Stirnradschneckengetriebemotor C, Fußausführung, Baugrößen 39 - 89, zweistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 74 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-25 Einbaulagen für Servo-Stirnradschneckengetriebemotor CF (Flanschausführung) und CAZ (Gehäuseflanschausführung), Baugrößen 19 - 29, zweistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 75 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-26 Einbaulagen für Servo-Stirnradschneckengetriebemotor CF (Flanschausführung) und CAZ (Gehäuseflanschausführung), Baugrößen 39 - 89, zweistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 76 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-27 Einbaulagen für Servo-Stirnradschneckengetriebemotor CAD, Aufsteckausführung, Baugrößen 19 - 29, zweistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 77 Einsatzvorbereitung 3.4 Einbaulagen Bild 3-28 Einbaulagen für Servo-Stirnradschneckengetriebemotor CAD, Aufsteckausführung, Baugrößen 39 - 89, zweistufig Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 78 Einsatzvorbereitung 3.4 Einbaulagen Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 79: Sicherheitshinweise

    • Verwenden Sie bei Transport und Lagerung von permanenterregten Motoren immer die Original-Verpackung mit angebrachten Warnschildern. • Markieren Sie die Lagerplätze mit entsprechenden Warnschildern. • Beachten Sie beim Transport im Flugzeug die IATA-Vorschriften. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 80: Überhitzung Durch Sonneneinstrahlung

    Der Betreiber muss sicherstellen, dass keine Fremdkörper die Funktion des Servogetriebemotors beeinträchtigen. ACHTUNG Beschädigte Teile beeinträchtigen die Funktionsfähigkeit des Servogetriebemotors Wenn Teile beschädigt sind, ist die Funktionsfähigkeit des Servogetriebemotors nicht mehr gewährleistet. Montieren Sie keine schadhaften Bauteile. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 81: Überschreitung Der Zulässigen Ölsumpftemperatur

    Checklisten, bevor Sie mit den Arbeiten beginnen. Tabelle 4- 1 Checkliste (1) - Allgemeine Kontrollen Kontrolle Sind alle notwendigen Komponenten des projektierten Antriebsverbandes vorhanden, korrekt dimensioniert, ordnungsgemäß aufgebaut und angeschlossen? Sind die Umgebungsbedingungen im zulässigen Bereich? Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 82: Montagehinweise

    • Stellen Sie sicher, dass bei vertikaler Montage mit dem Wellenende nach oben keine Flüssigkeit in das obere Lager eindringt. • Entfernen Sie eingeschraubte Hebeösen nach dem Aufstellen oder ziehen Sie die Hebeösen fest an. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 83: Anziehdrehmomente Für Befestigungsschrauben

    G 3/4 A Hinweis Die in der Tabelle "Anziehdrehmoment für Verschlussschrauben und Armaturen" angegebenen Werte gelten auch für alle Armaturen in Ganzmetallausführung z. B. Ölablasshähne, Druckentlüftungsventile. Entlüftungsfilter aus Kunststoff und Ölschaugläser müssen "handfest" angezogen werden. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 84: Servogetriebemotor Mit Fußbefestigung

    FD/FZ B, K riebe C Baugröße 19, 29, 39 29, 39 B19, B29, B39 B49, K39, K49 39, 49 49, 59, 69 69, 79 K69, K79 79, 89 89, 109 K109 K129 K149 Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 85: Servogetriebemotor Mit Flanschbefestigung

    Montage 4.5 Servogetriebemotor mit Flanschbefestigung Servogetriebemotor mit Flanschbefestigung Hinweis Die Siemens AG empfiehlt zur Erhöhung des Reibschlusses zwischen Flansch und Montagefläche anaeroben Klebstoff. Tabelle 4- 6 Gewindegröße der Befestigungsschraube Gewindegr Flansch Stirnradgetriebe Flachgetriebe Kegelradgetrie Stirnradschneck öße FD/FZ be B, K engetriebe C Baugröße...

  • Seite 86: Servogetriebemotor In Fuß- Oder Flanschausführung

    Wenn nicht anders vorgeschrieben, erwärmen Sie die Antriebs- und Abtriebselemente induktiv, mit dem Brenner oder im Ofen. Benutzen Sie die Zentrierbohrungen in den Wellenspiegeln. Montieren Sie die An- oder Abtriebselemente mit einer Aufziehvorrichtung. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 87: Vorgehensweise

    2. Erwärmen Sie, wenn vorgesehen, die Antriebs- oder Abtriebselemente. 3. Ziehen Sie die An- und Abtriebselemente auf die Wellen auf. 4. Sichern Sie, wenn vorgesehen, die An- und Abtriebselemente. Sie haben das An- oder Abtriebselement montiert. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 88: Schutzhaube Montieren

    5. Setzen Sie Unterlegscheiben auf die Schrauben ①. 6. Schrauben Sie die Schutzhaube ② an. 7. Schützen Sie verbliebene blanke Stellen mit einem geeigneten dauerhaften Korrosionsschutzmittel. Sie haben die Schutzhaube für den Betrieb montiert. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 89: Aufsteckgetriebe Montieren Und Demontieren

    Verhindern Sie das Entstehen von Rost auf den Kontaktflächen durch Auftragen der beigefügten Montagepaste oder eines geeigneten Schmiermittels. Hinweis Halten Sie die zulässige Rundlauftoleranz des zylindrischen Wellenendes der Maschinenwelle zur Gehäuseachse nach DIN 42955 ein. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 90: Hohlwelle Mit Passfeder Montieren Oder Demontieren

    Schraube ⑨ mit vorgeschriebenem Drehmoment an. 6. Verschließen Sie das offene Hohlwellenende mit der Verschlusskappe ⑩. Sie haben die Hohlwelle mit Passfeder montiert. ❒ Tabelle 4- 10 Anziehdrehmoment für Stellschraube Gewindegröße Anziehdrehmoment in Nm Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 91 1. Entfernen Sie die axiale Sicherung der Hohlwelle. 2. Treiben Sie die Maschinenwelle mittels Scheibe ①, Gewindestück ②, Passfeder ③, Gewindespindel ⑤ und Sechskantmuttern ④ aus. Sie haben die Hohlwelle mit Passfeder demontiert. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 92 B, K, F, C 29,9 34,9 39,9 29,9 K, F, C 34,9 39,9 K, F, C 39,9 44,9 K, F 39,9 K, F, C 49,9 53,5 59,9 K, F 59,9 K, F 69,9 74,5 89,9 Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 93: Hohlwelle Mit Schrumpfscheibe Montieren Oder Demontieren

    Verformungsgefahr der Hohlwelle beim Anziehen der Spannschrauben Das Anziehen der Spannschrauben vor dem Einbauen der Maschinenwelle kann eine plastische Verformung der Hohlwelle verursachen. 1. Bauen Sie die Maschinenwelle ein. 2. Ziehen Sie die Spannschrauben an. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 94 Schmierstoffen. • Verwenden Sie hierzu keine verunreinigten Lösungsmittel und Putztücher. • Verwenden Sie keine Montagepaste am Kraftübertragungspunkt zwischen Hohlwelle und Maschinenwelle. Hinweis Fetten Sie den Sitz der Schrumpfscheibe auf der Hohlwelle leicht ein. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 95 (nicht über Kreuz) gleichmäßig um jeweils 1/6 Umdrehung an. Halten Sie das maximale Anziehdrehmoment ein. 5. Montieren Sie die mitgelieferte Abdeckkappe aus Gummi oder die Schutzhaube, siehe Schutzhaube montieren (Seite 86). Sie haben die Schrumpfscheibe montiert. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 96 Schmierstoff mit einem Reibwert von μ = 0,04. 2. Fetten Sie die Schrauben auf dem Gewinde und unter dem Schraubenkopf mit einer -haltigen Paste ein. Sie haben die Schrumpfscheibe gereinigt. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 97: Simoloc Verbindung Montieren Oder Demontieren

    Ölsorte des beiliegenden Öls: CLP VG 68 DIN 51517-3 Hinweis Positionieren Sie den Druckring ⑤ wie im Auslieferungszustand an die richtige Stelle. Hinweis Bauen Sie vor der SIMOLOC Montage die Drehmomentstütze ⑦ an das Getriebe. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 98 Bronzebuchse ⑨ Kegelbuchse ③ Klemmring ⑩ Spannschraube für Kegelbuchse ④ Spannschraube für Klemmring ⑪ Schutzhaube / Abdeckkappe ⑤ Druckring ⑫ Gewindebohrung für Spannschraube ⑩ bei Demontage ⑥ Hohlwelle Bild 4-7 SIMOLOC Verbindung montieren Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 99 12.Ziehen Sie die Schrauben ⑧ an der Drehmomentstützen-Befestigung an. Siehe Drehmomentstütze bei Aufsteckgetriebe (Seite 100) 13.Montieren Sie die mitgelieferte Schutzhaube ⑪ oder die Abdeckkappe aus Gummi. Siehe Schutzhaube montieren (Seite 86) Sie haben die SIMOLOC Verbindung montiert. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 100 Umläufen reihum (nicht über Kreuz) an. Halten Sie das maximale Anziehdrehmoment der Schraube ⑩ ein. Wiederholen Sie den Vorgang, bis sich die Kegelbuchse ⑨ gelöst hat. 5. Drehen Sie die Schrauben ⑩ heraus. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 101: Hohlwelle Mit Vielkeilverzahnung Montieren

    5. Tauschen Sie Mutter ③ und Gewindespindel ④ gegen eine Stellschraube aus. Ziehen Sie die Schraube mit vorgeschriebenem Drehmoment an. Sie haben die Hohlwelle montiert. ❒ Tabelle 4- 17 Anziehdrehmoment für Stellschraube Gewindegröße Anziehdrehmoment in Nm Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 102: Drehmomentstütze Bei Aufsteckgetriebe

    Treibstoffen in Berührung kommen. Drehmomentstütze an Flachgetriebe montieren Wir empfehlen die Verwendung von vorgespannten, dämpfenden Gummielementen. Befestigungselemente wie Winkel, Schrauben, Muttern usw. sind nicht im Lieferumfang enthalten. Bild 4-9 Montagevorschlag für Drehmomentstütze an F.29 - F.149 Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 103: Drehmomentstütze An Kegelradgetriebe Und Stirnradschneckengetriebe Montieren

    Eine fehlerhafte Montage der Drehmomentstütze kann Verspannungen im Getriebegehäuse und dadurch Maschinenschäden verursachen. Montieren Sie die Buchse der Drehmomentstütze beidseitig gelagert. Bild 4-10 Montagevorschlag für Drehmomentstütze an Fuß und Flansch Die Drehmomentstütze kann entsprechend der Lochkranzteilung in verschiedenen Positionen montiert werden. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 104: Ölausgleichsbehälter Montieren

    2 600 4.10 Ölausgleichsbehälter montieren Der Ölausgleichsbehälter gleicht die durch Temperaturschwankungen im Betrieb entstehenden Veränderungen des Ölvolumens aus. Der Ölausgleichsbehälter wird benötigt: • bei hohen Antriebsdrehzahlen • in der Einbaulage M4 (Motor oben). Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 105 K 129 - 149 B 39 - 49 C 69 - 89 Hinweis Auswahl des Ölausgleichsbehälters Für die endgültige Auswahl des Ölausgleichsbehälters kontaktieren Sie das Siemens Service Center. Der Behälter wird als Montagesatz geliefert. Hinweis Anbau des Ölausgleichsbehälters vor Inbetriebnahme Tauschen Sie vor Inbetriebnahme des Servogetriebemotor das eingebaute Druckentlüftungsventil gegen den mitgelieferten Ölausgleichsbehälter aus.

  • Seite 106: Montage Des Ölausgleichsbehälters Größe

    Erneuern Sie das Entlüftungsventil des Behälters jährlich. Montage des Ölausgleichsbehälters Größe 2 Der Behälter wird als Montagesatz geliefert. Die Beschreibung der Montage finden Sie in der mitgelieferten Kompaktmontageanleitung KA 2530-1. Hinweis Erneuern Sie das Entlüftungsventil des Behälters jährlich. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 107: Schwingbeanspruchung

    Messpunkte für Schwingwerte Die Schwingbeschleunigung wird im Frequenzband von 10 bis 2000 Hz bewertet. Dabei wird der maximale Spitzenwert im Zeitbereich betrachtet. Zur Bewertung der Schwinggeschwindigkeit muss die Messausrüstung den Anforderungen von ISO 2954 entsprechen. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 108 Montage 4.11 Schwingungsverhalten Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 109: Sicherheitshinweise

    Schaltern, das Erden oder Kurzschließen oder das Schließen von Ventilen. 5. Sichern Sie die Energiequellen gegen Wiedereinschalten. 6. Vergewissern Sie sich, dass die richtige Maschine völlig verriegelt ist. Nach Abschluss der Arbeiten stellen Sie die Betriebsbereitschaft in umgekehrter Reihenfolge wieder her. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 110: Zulässige Netzformen

    Bei Netzen mit geerdetem Außenleiter ist ein Trenntransformator mit geerdetem Sternpunkt (Sekundärseite) zwischen Netz und Antriebssystem zu schalten, um eine unzulässige Beanspruchung der Motorisolierung zu vermeiden. Überwiegend werden TT- Netze mit geerdetem Außenleiter verwendet, so dass hier ein Trenntrafo eingesetzt werden muss. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 111: Systemeinbindung

    Elektrostatisch gefährdete Bauteile (EGB) können durch elektrostatische Entladung beschädigt oder zerstört werden. • Halten Sie die EGB-Schutzmaßnahmen ein. • Nur geerdete Personen mit geerdeten Werkzeugen dürfen die Anschlüsse der Bauteile berühren. • Beachten Sie die EMV-Hinweise des Umrichterherstellers. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 112: Strombelastbarkeit Für Leistungs- Und Signalleitungen

    Anschliessen 5.4 Systemeinbindung • Verwenden Sie konfektionierte Leitungen von SIEMENS (nicht im Lieferumfang enthalten). Diese Leitungen verringern den Montageaufwand und erhöhen die Betriebssicherheit (siehe Produktinformation). • Die sachgerechte Installation liegt in der Verantwortung des Herstellers der Anlage/Maschine. • Halten Sie die Daten des Leistungsschilds und Angaben der Schaltbilder ein.

  • Seite 113: Verdrehen Der Stecker Am Motor

    • Für das Gewährleisten der Schutzart sind max. 10 Verdrehungen zulässig. • Verdrehen Sie den Stecker mit Hilfe eines auf das Steckergewinde passenden Gegensteckers. Verdrehen Sie das Sensor Module nur von Hand. Der Einsatz von Werkzeugen ist unzulässig. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 114 Tabelle 5- 4 Verdrehbereich des Leistungssteckers Motor Winkel α Winkel ß Steckergröße Zeichnung 1FG1☐☐☐- 122° 158° ☐☐C☐☐ 1FG1☐☐☐- 135° 140° ☐☐D☐☐ 1FG1☐☐☐- ☐☐E☐☐ 1FG1☐☐☐- ☐☐F☐☐ 1FG1☐☐☐- 135° 195° ☐☐G☐☐ 1FG1☐☐☐- 195° 140° ☐☐F☐☐ 1FG1☐☐☐- ☐☐G☐☐ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 115: Ausführung Der Leistungsstecker

    Bremsenanschluss 24 V: "+" = BD1+; "-" = BD2- Die Leistungsstecker sind in einem bestimmten Bereich verdrehbar. Genauere Informationen über die Ausrüstung der Motoren und die Drehwinkel sind im Kapitel "Verdrehen der Stecker am Motor (Seite 111)“ enthalten. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 116: Motoren Mit Drive-Cliq-Schnittstelle

    • Nur geerdete Personen mit geerdeten Werkzeugen dürfen die Anschlüsse der Bauteile berühren. • Beachten Sie die EMV-Hinweise des Umrichterherstellers. Der Motor und das Motor Module sind über eine MOTION-CONNECT-Leitung verbunden, siehe Hinweise zur Handhabung des Steckers RJ45 (Seite 119) Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 117: Motoren Ohne Drive-Cliq-Schnittstelle

    Motoren ohne DRIVE-CLiQ benötigen beim Betrieb am Antriebssystem SINAMICS S120 ein Sensor Module Cabinet (SMC). Der Motor wird über die Signalleitung mit dem SMC verbunden. Das SMC wird mit dem Motor über eine MOTION-CONNECT-Leitung verbunden. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 118: Ausführung Der Signalstecker

    12 = B* 13 = R* 13 = Daten* 14 = D 14 = Takt* 15 = M-Sensor 15 = M-Sensor 16 = P-Sensor 16 = P-Sensor 17 = nicht angeschlossen 17 = nicht angeschlossen Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 119: Anschließen An Einen Umrichter

    U; V; W = Leistungsleitungen, 1,5 mm , jede Leitung extra geschirmt BD1+ und BD2- = Bremsenleitung ohne Beschriftung, 1,5 mm , gemeinsam geschirmt PE = Schutzleiter Leitungsschirm Aderbezeichnungen Empfohlene Länge der Leitungsenden: 105 mm Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 120 • Halten Sie ungeschirmte Leitungsenden möglichst kurz. • Sorgen Sie für eine großflächige Kontaktierung für eine gute Ableitung der hochfrequenten Ströme. Verwenden Sie als 360°-Kontaktierung am Umrichter und am Motor z. B. EMV-Verschraubungen an den Leitungseinführungen. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 121 Hinweise zur Handhabung des Steckers RJ45 Die DRIVE-CLiQ-Anschlusstechnik mit dem Stecker RJ45 hat folgenden Aufbau: DRIVE-CLiQ-Stecker mit RJ45-Stecker DRIVE-CLiQ-Buchse mit RJ45-Buchse ① Drehbarer Verriegelungsring ② Laschen (2 Stück, gegenüber liegend) ③ Rastnasen (2 Stück, gegenüber liegend) Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 122: Vorgehensweise

    In der Position "Verriegelt" liegen die Laschen bündig am Stecker an. ① Verriegelungsring in Position „Verriegelt“ 2. Stecken Sie den Stecker in die RJ45-Buchse des Sensor Module. ① Der Verriegelungsring bleibt in Position „Verriegelt“. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 123 Beide Laschen müssen in beide Rastnasen eingerastet sein. Die korrekte DRIVE-CLiQ-Verbindung ist hergestellt, wenn • der Verriegelungsring auf „Verriegelt“ steht, • beide Laschen in beide Rastnasen eingerastet sind. Sie haben eine DRIVE-CLiQ-Verbindung hergestellt. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 124 → Beide Laschen werden von den Rastnasen weggedrückt. 2. Prüfen Sie, dass beide Laschen von beiden Rastnasen abgehoben haben. 3. Ziehen Sie den Stecker aus der RJ45-Buchse des Sensor Module heraus. Sie haben die DRIVE-CLiQ-Verbindung gelöst. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 125: Handhaben Der Schnellverriegelung

    4. Drehen Sie die Überwurfmutter von Hand um mindestens 45° in die „close“-Richtung (Position A) oder bis zum Anschlag (Position B). Minimale Verriegelung Maximale Verriegelung bis zum Anschlag Hinweis Eine sichere Verbindung ist nur ab Position A gewährleistet. Sie haben eine sichere Verbindung hergestellt. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 126: Leitungsverlegung In Feuchter Umgebung

    Sie haben die SPEED-CONNECT-Verbindung gelöst. ❒ 5.4.4.4 Leitungsverlegung in feuchter Umgebung Hinweis Wird der Motor in feuchter Umgebung aufgestellt, müssen die Leistungs- und Signalleitungen wie im folgenden Bild verlegt werden. Bild 5-5 Leitungsverlegung in feuchter Umgebung Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 127: Sicherheitshinweise

    • Beachten Sie vor Beginn der Messung des Isolationswiderstandes die Bedienungsanleitung des verwendeten Isolationsmessgerätes. • Berühren Sie die Klemmen nicht während oder unmittelbar nach der Messung. • Stellen Sie bei angeschlossenen Netzleitungen sicher, dass keine Netzspannung angelegt werden kann. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 128: Thermische Beschädigung Temperaturempfindlicher Teile

    Manche Teile des Elektromotorgehäuses können Temperaturen über 100 °C erreichen. Wenn temperaturempfindliche Teile, z. B. elektrische Leitungen oder elektronische Bauelemente, an heißen Oberflächen anliegen, können diese Teile beschädigt werden. • Stellen Sie sicher, dass keine temperaturempfindlichen Teile an heißen Oberflächen anliegen. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 129 Verhältnissen zusätzlich erforderlich. Überprüfen Sie vor Inbetriebnahme der Anlage, dass die Anlage fachgerecht montiert und angeschlossen ist. Nehmen Sie das Antriebssystem entsprechend der Betriebsanleitung des verwendeten Frequenzumrichters in Betrieb. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 130: Checklisten Vor Inbetriebnahme Der Servogetriebemotoren 1Fg1

    Checkliste (3) - Kontrollen zur Elektrik Kontrolle Werden die Mindestisolationswiderstände eingehalten? Sind die Erdungsverbindungen und die Potentialausgleichsverbindungen ordnungsgemäß hergestellt? Wird beim Betrieb am Umrichter die maximal zulässige Antriebsdrehzahl des Getriebes n eingehalten? 1max Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 131 Entspricht der Ölstand im Getriebe in der Einbaulage dem vorgeschriebenen Stand? Tabelle 6- 7 Checkliste (8) - Kontrollen zu den Wälzlagern Kontrolle Wurden für eingelagerte Servogetriebemotoren die Einlagerungsbedingungen gemäß Kapitel "Einlagern" und die Lagerwechselfristen gemäß Kapitel "Lagerwechselfristen" eingehalten? Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 132 Inbetriebnahme-Tool, z. B. "Drive ES" oder "STARTER". • Folgen Sie den vom Inbetriebnahme-Tool vorgegebenen Schritten. Sie haben den Servogetriebemotor in Betrieb genommen. ❒ Ausschalten • Schalten Sie den Servogetriebemotor über den Frequenzumrichter aus. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 133: Ein- Und Ausschalten

    3. Prüfen Sie die Funktion der Sicherheitseinrichtungen. 4. Prüfen Sie, ob der Servogetriebemotor die gewünschten Parameter erreicht. Sie haben den Servogetriebemotor eingeschaltet. ❒ Ausschalten • Schalten Sie den Servogetriebemotor über den Frequenzumrichter aus. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 134 Inbetriebnahme 6.5 Ein- und Ausschalten Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 135: Betrieb

    Unzulässige Drehzahlen können Getriebeschäden am Servogetriebemotor verursachen. • Stellen Sie sicher, dass die maximal zulässige Betriebsdrehzahl nicht überschritten wird. Realisieren Sie dies durch eine geeignete Regelung oder aktivieren Sie die Drehzahlüberwachungsfunktion im Antrieb. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 136 2. Achten Sie auf unruhigen Lauf und unnormale Geräusche des Servogetriebemotors. 3. Prüfen Sie die Funktion der Sicherheitseinrichtungen. 4. Prüfen Sie, ob der Servogetriebemotor die gewünschten Parameter erreicht. Sie haben den Servogetriebemotor eingeschaltet. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 137 • Schalten Sie den Servogetriebemotor bei unruhigem Lauf bzw. unnormalen Geräuschen • Stellen Sie die Ursache fest. Kontrollieren Sie den Servogetriebemotor während des Betriebs auf: • Überhöhte Betriebstemperatur • Veränderte Getriebegeräusche • Mögliche Leckagen an Getriebegehäuse und Wellenabdichtungen. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 138: Maßnahmen Bei Längeren Betriebspausen

    Außerbetriebsetzung die im Kapitel "Inbetriebnahme" empfohlenen Maßnahmen durch. • Beachten Sie bei der Einlagerung des Servogetriebemotors die Hinweise im Kapitel Einlagern des Servogetriebemotors (Seite 44). • Beachten Sie vor dem Einschalten zur Wiederinbetriebnahme den Abschnitt Ein- und Ausschalten (Seite 131). Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 139 • Wenn Sie die Ursache gefunden haben, versuchen Sie die Störung mit Hilfe der Tabelle „Schlüssel für Störungsursachen und Abhilfemaßnahmen“ zu beseitigen. • Beachten Sie die entsprechenden Kapitel in der Dokumentation der Komponenten des gesamten Antriebssystems • Setzen Sie Schutzeinrichtungen niemals außer Funktion, auch nicht im Probebetrieb. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 140 Unruhiger Lauf des Getriebes Getriebe instandsetzen. Motorbremse ist nicht gelüftet Schaltung/Anschluss der Bremse überprüfen Falscher Ölstand für die verwendete Einbaulage (Seite 47) und Ölstand (Seite 148) überprüfen. Einbaulage und / oder Entlüftungsposition falsch. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 141 Elastische Elemente abgenutzt (z. B. bei Elastische Elemente auswechseln. Kupplungen). Falls Sie trotz der oben genannten Maßnahmen den Fehler nicht beheben können, wenden Sie sich an den Hersteller bzw. an das Siemens Service Center. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 142 Störungen Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 143: Instandhalten Und Warten

    6. Sichern Sie die Energiequellen gegen Wiedereinschalten. 7. Vergewissern Sie sich, dass die Maschine völlig verriegelt ist ... und dass Sie die richtige Maschine haben. Nach den Abschluss der Arbeiten stellen Sie die Betriebsbereitschaft in umgekehrter Reihenfolge wieder her. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 144 • Lassen Sie die Gehäusebauteile vor Beginn der Arbeiten abkühlen. VORSICHT Verbrennungsgefahr durch austretendes heißes Öl Austretendes heißes Öl kann Verbrennungen verursachen. • Lassen Sie vor allen Arbeiten das Öl auf unter 30 °C abkühlen. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 145 • Verwenden Sie zum Heben des Servogetriebemotors, insbesondere bei An- und Aufbauten, geeignete Seilführungs- oder Spreizeinrichtungen. • Der Servogetriebemotor darf nicht am Leistungsstecker oder Signalstecker angehoben bzw. transportiert werden. • Halten Sie sich nicht im Schwenkbereich von Hebezeugen und unter schwebenden Lasten auf. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 146: Inspektion Und Wartung

    Inspektion bei Störungen oder außergewöhnlichen Bedingungen Außergewöhnliche Bedingungen oder Störungen, die eine Überbeanspruchung des Servogetriebemotors darstellen, z. B. Überlastung oder Kurzschluss, können zu Folgeschäden führen. Führen Sie bei Störungen oder außergewöhnlichen Bedingungen sofort eine Inspektion durch. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 147: Wartungsmaßnahmen, Inspektions-/Wartungsintervalle, Fristen

    • Passen Sie die Wartungsintervalle an die örtlichen Gegebenheiten wie Schmutz, Einschalthäufigkeit, Belastung usw. an. • Führen Sie die folgenden Wartungsmaßnahmen nach den Vorgaben der Tabelle durch. Die Instandhaltung und Reparatur des Getriebemotors kann durch weltweit verteilte Siemens Service Center erfolgen. Kontaktieren Sie hierzu Ihren persönlichen Siemens Ansprechpartner (http://www.siemens.com/industry/contact).
  • Seite 148 Bei synthetischen Ölen können die Zeiten verdoppelt werden. Die Angaben gelten für eine Öltemperatur von +80 °C. Ölwechselintervalle für andere Temperaturen siehe Grafik "Anhaltswerte für Ölwechselintervalle" im Kapitel "Gebrauchsdauer der Schmierstoffe (Seite 155)". Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 149: Gewindegrößen Und Anziehdrehmomente Für Befestigungsschrauben

    Bei fehlenden Angaben wechseln Sie die Lager im Getriebe bei Veränderungen im Schwingungs- und Geräuschverhalten. Bei mittleren Belastungen tauschen Sie die Motorlager, den Wellendichtring auf der Motorseite und den Geber nach 25 000 Betriebsstunden. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 150: Schmierstoffe Kontrollieren Und Wechseln

    Minimal und maximal zulässiger Ölstand Minimal zulässiger Ölstand: C = A - x Maximal zulässiger Ölstand: B = A + X Ölstandsbohrung ∅ d2 Maximal zulässige Anziehdrehmoment Abweichung x G 1/8" G 1/4" G 3/8" G 3/4" Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 151: Vorgehensweise

    Frischöl sieht klar aus und hat einen typischen Geruch und eine produktspezifische Farbe. Trübungen oder flockiges Aussehen lassen auf Wasser und / oder Verunreinigungen schließen. Dunkel- bis Schwarzfärbung deutet auf Rückstandsbildung, starke thermische Zersetzung oder Verunreinigung hin. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 152 Sie sich vom Hersteller des neuen Öls die Verträglichkeit mit Resten des Altöls bestätigen. • Wechseln Sie das Öl vollständig aus. • Wenn Sie andere Ölsorten verwenden, spülen Sie das Getriebe mit dem neuen Öl. • Vermeiden Sie Verunreinigungen des neuen Öls. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 153 5. Kontrollieren Sie den Zustand des Dichtrings an dem Verschlusselement. Ersetzen Sie bei Beschädigung des Dichtrings das Verschlusselement durch ein neues. 6. Verschließen Sie das Getriebe sofort nach dem Ölablassen mit dem Verschlusselement. Sie haben das Öl aus dem Getriebe abgelassen. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 154 7. Verschließen Sie das Getriebe sofort nach dem Spülvorgang mit dem Verschlusselement. 8. Wiederholen Sie diese Schritte für den zweiten Spülvorgang. Sie haben das Getriebe zweimal gespült und können das neue Öl in das Getriebe einfüllen. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 155 Beschädigung des Dichtrings das Verschlusselement durch ein neues. 6. Verschließen Sie das Getriebe sofort nach dem Öleinfüllen mit dem Verschlusselement. 7. Drehen Sie die Entlüftungsschraube ein. Sie haben Öl in das Getriebe gefüllt. ❒ Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 156: Empfohlene Ölsorten

    Anforderungen. Es ist möglich, dass empfohlene Öle zu späteren Zeitpunkten aus der Freigabeliste entfernt und durch weiterentwickelte Öle ersetzt werden. Wir empfehlen, regelmäßig zu prüfen, ob das gewählte Schmieröl weiterhin von Siemens empfohlen wird. Wechseln Sie andernfalls das Fabrikat.

  • Seite 157: Wälzlagerfett Wechseln

    Umgebungsmedien, verkürzen sich die Wechselintervalle. • Kontaktieren Sie den Technischen Support zum Festlegen des individuellen Wechselintervalls des Schmierstoffs. Bei +80 °C Ölsumpftemperatur kann unter Einhaltung der von der Siemens AG geforderten Eigenschaften folgende Gebrauchsdauer erwartet werden: Tabelle 9- 4 Gebrauchsdauer der Öle Ölsorte...

  • Seite 158: Fettstandzeit Bei Wälzlagerfetten

    Die Wälzlager und der Freiraum davor sind ausreichend mit Fett befüllt. Bei den zugelassenen Betriebsbedingungen und Umgebungstemperaturen ist keine Nachschmierung erforderlich. Wir empfehlen ein Erneuern der Fettfüllung der Lager beim Ölwechsel oder beim Wechsel der Wellendichtringe. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 159: Schmierstoffempfehlung

    Maßgebend für die Ölauswahl ist die Ölviskosität (ISO-VG-Klasse). Die Viskosität ist auf dem Leistungsschild des Getriebes angegeben. Die angegebene Viskositätsklasse gilt für die vertraglich vereinbarten Betriebsbedingungen. Bei abweichenden Betriebsbedingungen halten Sie Rücksprache mit dem Technischen Support. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 160: Getriebe Auf Dichtheit Kontrollieren

    Verwenden Sie einen freigegebenen Getriebeschmierstoff aus Kapitel "Empfohlene Ölsorten (Seite 154)". Diese Öle wurden getestet und genügen den Anforderungen. Hinweis Prüfen Sie vor der Verwendung, ob das gewählte Schmieröl weiterhin von Siemens empfohlen wird. Konsultieren Sie gegebenenfalls Ihren Siemens-Ansprechpartner. 9.2.4.9 Ölmengen...

  • Seite 161: Reinigung Des Servogetriebemotors

    Dichtungen beschädigt werden und es kann Wasser in den Getriebemotor eindringen und Getriebeschäden verursachen. • Reinigen Sie den Getriebemotor nicht mit einem Hochdruck-Reinigungsgerät. • Verwenden Sie zur Reinigung keine scharfkantigen Werkzeuge. Schalten Sie den Frequenzumrichter spannungsfrei. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 162: Befestigungsschrauben Auf Festen Sitz Kontrollieren

    Die zulässigen Drehmomente finden Sie im Kapitel Gewindegrößen und Anziehdrehmomente für Befestigungsschrauben (Seite 147). Instandsetzung Das Siemens Service Center in Bad Neustadt a. d. Saale übernimmt oder organisiert die Instandhaltung/Reparatur des Servogetriebemotors, ebenso weitere weltweit verteilte regionale Service- und Reparaturstellen.

  • Seite 163: Außerbetriebnahme Und Entsorgung

    6. Sichern Sie die Energiequellen gegen Wiedereinschalten. 7. Vergewissern Sie sich, dass die Maschine völlig verriegelt ist ... und dass Sie die richtige Maschine haben. Nach den Abschluss der Arbeiten stellen Sie die Betriebsbereitschaft in umgekehrter Reihenfolge wieder her. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 164 (z. B. Handschuhe, Schutzbrille, Atemfilter). • Beachten Sie beim Einsatz chemischer Reinigungsmittel die Warn- und Verwendungshinweise des zugehörigen Sicherheitsdatenblattes. Die eingesetzten Reinigungsmittel müssen für die Bauteile der Maschine verträglich sein, insbesondere für die Kunststoffbauteile. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 165 • Vermeiden Sie Hautkontakt mit den Flüssigkeiten. Tragen Sie geeignete persönliche Schutzausrüstung, z. B. Schutzbrille, Handschuhe. • Halten Sie Mittel bereit, um ausgetretene Flüssigkeiten zu binden und die Rutschgefahr auf Flächen zu beseitigen. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 166: Außerbetriebnahme

    Sie haben den Getriebemotor ausgebaut. ❒ 10.2.2 Zerlegen des Motors Hinweis Der Ausbau des Läufers eines Motors mit Permanentmagneten ist nur durch den Hersteller zulässig. Wenden Sie sich an das Siemens Service Center (https://support.industry.siemens.com/cs/?lc=de-WW). Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 167: Entsorgung

    Recycling und Entsorgung Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektro- und Elektronik-Altgeräte und entsorgen Sie das Altgerät entsprechend den jeweiligen Vorschriften in Ihrem Land. Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 168 Außerbetriebnahme und Entsorgung 10.3 Entsorgung Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 169: Anhang

    Anhang Zertifikat für Lacksystem "PS-Premium" von ECOLAB Bild A-1 Zertifikat_Option_N16_Seite1 Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 170 Anhang A.1 Zertifikat für Lacksystem "PS-Premium" von ECOLAB Bild A-2 Zertifikat_Option_N16_Seite2 Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...

  • Seite 171: Reinigungsempfehlung Von Ecolab

    Anhang A.2 Reinigungsempfehlung von ECOLAB Reinigungsempfehlung von ECOLAB Bild A-3 Reinigungsempfehlung ECOLAB für die Option N16 Servogetriebemotor SIMOTICS S-1FG1 Betriebsanleitung, 03/2021, A5E47360747A AB...
  • Seite 173 Index Anziehdrehmomente, 80 RoHS, 21 Bestimmungsgemäße Verwendung, 20,?20 Schalldruckpegel, 46 Schaltbild, 109 Schulung, 5 Siemens Service Center, 6 Störungen, 138 DRIVE-CLiQ-Schnittstelle, 114 Technical Support, 6 Erhöhte chemische Beständigkeit, 39 Thermischer Motorschutz, 31 Geräuschemission, 46 Umgebungsbedingungen, 23 Haltebremse, 31 Wartungsintervalle, 145...

Inhaltsverzeichnis
