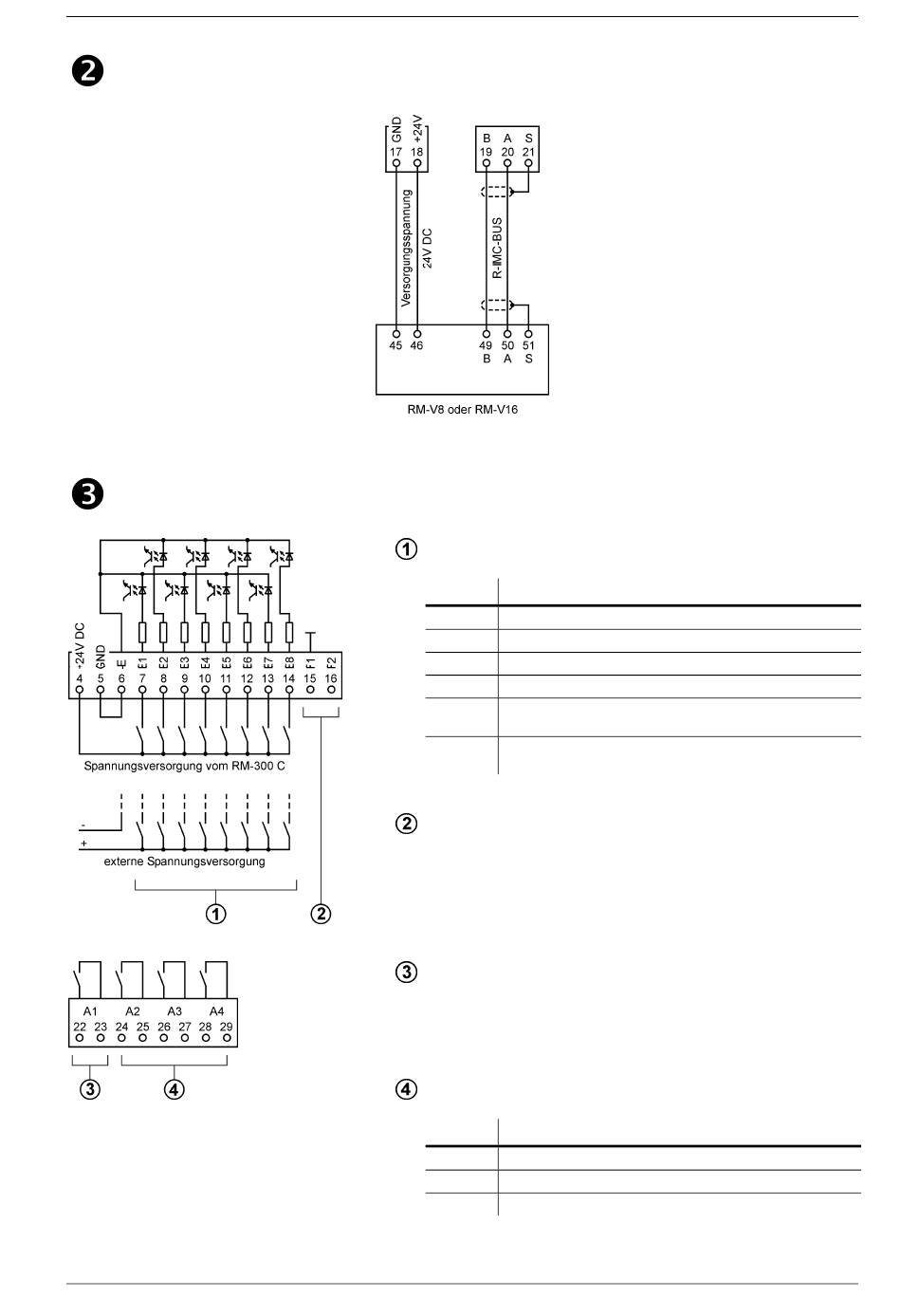

Anschluss R-IMC-Bus
Weitere Anschlüsse
RDN 10000094
Signaleingänge
Eingang Funktion
E1 Freigabe (Werkseitig gebrückt)
E2 Funktion wird über Parameter P16 eingestellt
E3 Alarm-Quittierung
E4 Abreinigung EIN, bei E4 = 1
E5 Abreinigung AUS, bei E5 = 1
(Priorität vor allen übrigen Eingängen)
E6 Abreinigungsfreigabe
(bei Anforderung P17 / P18 / P19 = 10)
4-20mA-Eingang Differenzdruck
zum Anschluss eines Differenzdruck-Transmitters mit
einem 4-20mA-Ausgangssignal.
Relais-Ausgang Sammelalarm
Der Ausgang A1 ist zur Meldung eines Sammelalarms
vorgesehen. Sobald die Versorgungsspannung am
RM-300 C anliegt, schließt der Relais-Kontakt. Er öffnet
bei jedem vorliegenden Alarm.
Relais-Ausgänge Signalaustausch
Ausgang Funktion
A2 Funktion wird über Parameter P17 eingestellt
A3 Funktion wird über Parameter P18 eingestellt
A4 Funktion wird über Parameter P19 eingestellt
