RECO RM-BV 12 DP Dokumentation

Filtersteuerung
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Dokumentation
RM-BV 12 DP
Filtersteuerung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für RECO RM-BV 12 DP

Inhaltszusammenfassung für RECO RM-BV 12 DP

  • Seite 1 Dokumentation RM-BV 12 DP Filtersteuerung...

  • Seite 2: Inhaltsverzeichnis

    Dokumentation RM-BV 12 DP Inhalt 1 Sicherheitshinweise ........................... 3 2 Gerätebeschreibung ..........................3 2.1 Funktion im Auslieferungszustand ....................3 3 Geräteversionen ............................4 4 Montage ..............................5 5 Anzeige- und Einstellelemente / Elektrische Anschlüsse ................8 6 Parameter-Einstellung ..........................13 6.1 Parameter-Liste ..........................

  • Seite 3: Sicherheitshinweise

    2 Gerätebeschreibung Die Filtersteuerung RM-BV 12 DP dient der Steuerung von Magnetventilen an filternden Abscheidern. Ein RM-BV 12 DP kann bis zu 12 Magnetventile mit einer Bemessungsspannung von 24 V DC betätigen. 2.1 Funktion im Auslieferungszustand Der Start-Eingang für die Nachlaufreinigung (Klemmen 25, 26) ist ab Werk gebrückt. Die Abreinigung startet, wenn der Differenzdruck ∆p des Filters den Wert dp-Start (Werkseinstellung: 10 mbar) erreicht...

  • Seite 4: Geräteversionen

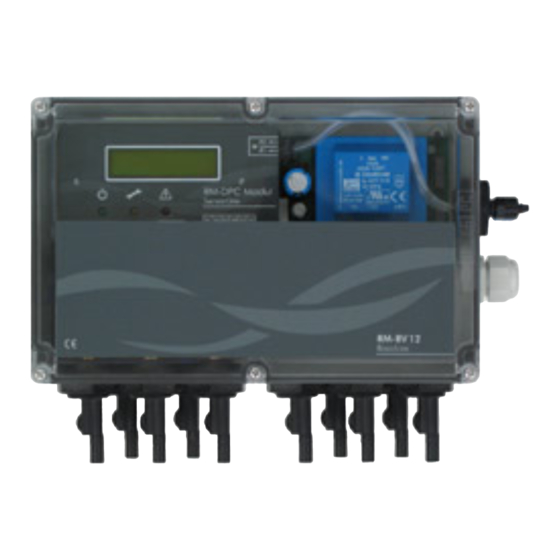

    Dokumentation RM-BV 12 DP 3 Geräteversionen im geschlossenes Gehäuse mit integrierten Magnetventilen (siehe Bild 1, links)  im geschlossenes Gehäuse ohne integrierte Magnetventile (siehe Bild 1, rechts)  auf einem Montageträger für die Montage auf einer Tragschiene (siehe Bild 6 auf Seite 7) ...

  • Seite 5: Montage

    Dokumentation RM-BV 12 DP 4 Montage Bild 2: Geräteversionen in geschlossenen Gehäusen RDN 10000376 14.09.2016...
  • Seite 6 Dokumentation RM-BV 12 DP Bild 3: RM-BV 12 6V mit separater Ventilbox V-Box 6V Bild 4: Gehäuse-Montage RDN 10000376 14.09.2016...
  • Seite 7 Dokumentation RM-BV 12 DP Bild 5: Ventilzählfolge Bild 6: Geräteversion mit Montageträger für Tragschiene Anschluss Differenzdruck-Messleitungen Bild 7: Anschluss der Differenzdruck-Messleitungen RDN 10000376 14.09.2016...

  • Seite 8: Anzeige- Und Einstellelemente / Elektrische Anschlüsse

    Dokumentation RM-BV 12 DP 5 Anzeige- und Einstellelemente / Elektrische Anschlüsse Bild 8 zeigt den Aufbau der RM-BV-12-Platine mit allen Anzeige- und Einstellelementen sowie den elektrischen Anschlüssen. Die folgende Seite enthält genaue Beschreibungen hierzu. Bild 8: Aufbau der RM-BV-12-DP-Platine und Anschlussplan RDN 10000376 14.09.2016...
  • Seite 9 Dokumentation RM-BV 12 DP Beschreibung Versorgungsspannung Für die Versorgungsspannungen 230 V AC / 110 V AC und 24 V DC existieren separate Gerätetypen. Vor dem Anschließen der Versorgungsspannung ist zu prüfen, ob die Bemessungsspannung des Gerätes (siehe Typenschild) mit der Versorgungsspannung übereinstimmt.
  • Seite 10 Nachlaufreinigung und Zwangsabreinigung) aktiv. Ausgang „Alarm“ Der potentialfreie Relais-Ausgang „Alarm“, Klemmen 32 (NO), 33 (COM) und 34 (NC), dient zur Eigenüberwachung des RM-BV 12 DP. Bei störungsfreiem Betrieb ist der Ausgang aktiv. Folgende Vorfälle führen zum Rückfall des Relais-Kontaktes: Ein Ausfall der Versorgungsspannung ...
  • Seite 11 Dokumentation RM-BV 12 DP Beschreibung LED „Service“ blinkt, wenn die eingestellten Service-Stunden abgelaufen sind LED „Alarm“ blinkt, wenn einer der folgenden Alarme auftritt:  ∆p-Alarm max (der eingestellte ∆p-Max-Alarm-Schaltpunkt ist erreicht)  ∆p-Voralarm (der eingestellte ∆p-Voralarm-Schaltpunkt ist erreicht)  Ventil-Alarm (Drahtbruch oder Kurzschluss am im Display als Ziffer angezeigten Ventilaus- gang) Im Display wird in Klartext angezeigt, um welchen Alarm es sich handelt.
  • Seite 12 Dokumentation RM-BV 12 DP Beschreibung Ausgang „Alarm“, parametrierbar Die Funktion des Relais-Ausgangs „Alarm“, Klemmen M1, M2, wird über den Parameter 12 „Relais Funktion“ eingestellt (Siehe hierzu Punkt „Tasten zur Parametrierung“ auf Seite 11 und Kapitel 6 „Parameter-Einstellung“ auf Seite 13). Folgende Funktionen sind wählbar: ...

  • Seite 13: Parameter-Einstellung

    Dokumentation RM-BV 12 DP 6 Parameter-Einstellung Bild 9: Kurz-Anleitung für die Kontrolle oder das Ändern von Parameter-Werten RDN 10000376 14.09.2016...

  • Seite 14: Parameter-Liste

    Dokumentation RM-BV 12 DP 6.1 Parameter-Liste Text im Display Erklärung Werkseinstellung Einstellbereich 01 01 Sprache Sprache des Displaytextes D, GB, F, E 02 02 Ventilanzahl Ventilanzahl nach Bestellung 2 - 12 03 03 Pausenzeit Pausenzeit 10 s 5 - 99 s...

  • Seite 15: Betriebs-Modi

    Dokumentation RM-BV 12 DP 7 Betriebs-Modi 7.1 Differenzdruck gesteuerte Abreinigung (Parameter 05, 06) Im Textdisplay (Zeile 2) des ∆p-Moduls wird im Modus „Betrieb“ der aktuelle Differenzdruck ∆p des Filters angezeigt. Die Abreinigung startet, wenn der Differenzdruck den Wert „05 dp-Start“ erreicht hat. Die Magnetventile werden nacheinander, mit der unter Parameter 03 eingestellten Pausenzeit, angesteuert.

  • Seite 16: Technische Daten

    Dokumentation RM-BV 12 DP 8 Technische Daten Anwendung Daten Klemmen Versorgungsspannung Geräte-Version 230 / 110 V AC: 230 V AC +/-10% 50-60 Hz 35 (L) Stromaufnahme: ca. 125 mA 37 (N) 38 (PE) 110 V AC +/-10% 50-60 Hz 36 (L) Stromaufnahme: ca.
