RECO RM-208 CB EasyLine Betriebs Und Installationsanleitung
Filtersteuerung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für RECO RM-208 CB EasyLine
Inhaltszusammenfassung für RECO RM-208 CB EasyLine
- Seite 1 Betriebs- und Installationsanleitung Filtersteuerung RM-208 CB EasyLine...
-
Seite 2: Inhaltsverzeichnis
Dokumentation RM-208 CB.10 Easy Line Inhalt 1 Sicherheitshinweise ........................... 3 2 Gerätebeschreibung ..........................3 3 Montage ..............................4 4 Installation „step by step“ .......................... 6 5 Einstellungen „step by step“ ........................8 5.1 Funktion im Auslieferungszustand ....................8 5.2 Parameter-Einstellung ........................8 5.3 Parameter-Liste .......................... -
Seite 3: Sicherheitshinweise
Dokumentation RM-208 CB.10 Easy Line 1 Sicherheitshinweise Die Filtersteuerung RM-208 CB steht bei Netzanschluss unter lebensgefährlicher elektrischer Spannung. Durch unsachgemäße Installation der angeschlossenen Betriebsmittel können ein Ausfall des Gerätes, schwere Personenschäden oder sogar tödliche Verletzungen verursacht werden. Befolgen Sie daher ne- ben den allgemeinen Sicherheitsregeln für Betriebsmittel in industriellen Stromanlagen insbesondere die nachstehenden Punkte: Die Installation des Gerätes darf nur durch qualifiziertes Fachpersonal gemäß... -
Seite 4: Montage

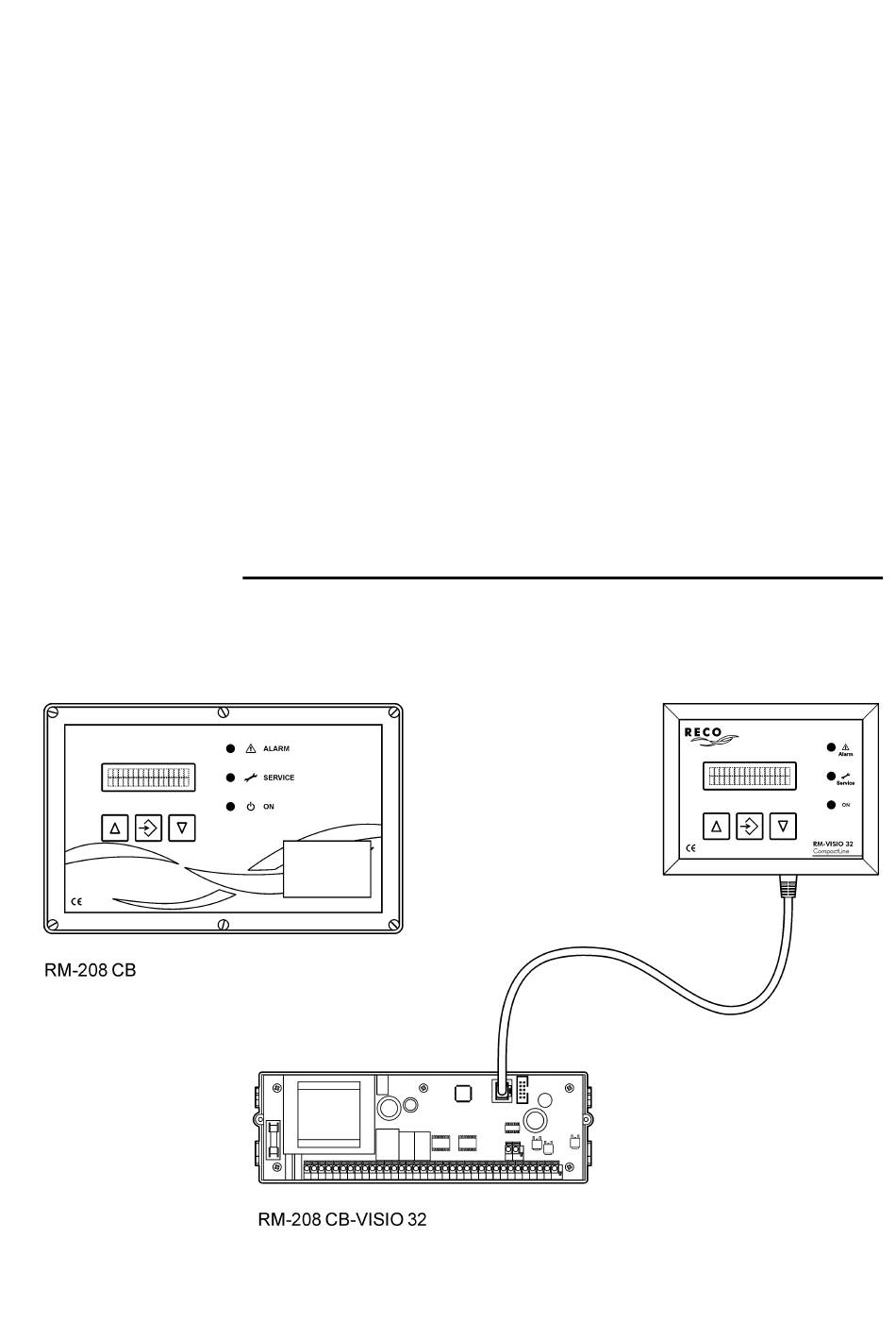

Dokumentation RM-208 CB.10 Easy Line 3 Montage RM-208 CB RM-208 CB-VISIO 32 RDN 10000414 09.09.2016... - Seite 5 Dokumentation RM-208 CB.10 Easy Line Zum Anschluss des Visualisierungs- und Eingabe-Panels RM-VISIO 32 an die Filtersteuerung RM-208 C, muss ein doppelt abgeschirmtes Patchkabel des Typs RJ45 Cat 5E verwendet werden. Max. Leitungslänge: 2 m RDN 10000414 09.09.2016...
-
Seite 6: Installation „Step By Step
Dokumentation RM-208 CB.10 Easy Line 4 Installation „step by step“ Anschluss Versorgungsspannung Es existieren zwei verschiedene Geräte-Versionen: Die Version für Versorgungsspannungen von 110 V AC und 230 V AC Die Version für eine Versorgungsspannung von 26 V … 28 V DC ... - Seite 7 Dokumentation RM-208 CB.10 Easy Line Anschluss Erweiterungs-Module RM-LV8 / RM-LV16 Weitere Anschlüsse Für alle Bus-Leitungen abgeschirmtes Kabel verwenden! Die Abschirmung muss einseitig mit der Schutzerde (PE) verbunden sein. Signalkabel dürfen nicht parallel zu Starkstromkabel verlegt werden. ...
-
Seite 8: Einstellungen „Step By Step
Dokumentation RM-208 CB.10 Easy Line 5 Einstellungen „step by step“ 5.1 Funktion im Auslieferungszustand Der Nachlaufreinigungs-Eingang 10, 11 ist ab Werk gebrückt. Sobald die Versorgungsspannung am RM-208 CB anliegt, werden die Magnetventile nacheinander fortlaufend angesteuert. Die Filtersteuerung erkennt automatisch, wie viele Ventile angeschlossenen sind. Zum Anschluss eines externen ∆p-Schalters siehe Abschnitt 6.3 „Abreinigung über Start-Stopp-Eingang (Externer ∆p-Schalter)“. - Seite 9 Dokumentation RM-208 CB.10 Easy Line RDN 10000414 09.09.2016...
-
Seite 10: Parameter-Liste
Dokumentation RM-208 CB.10 Easy Line 5.3 Parameter-Liste Text im Display Erklärung Werkseinstellung Einstellbereich P01 P01 Impulszeit Impulszeit 60 ms 15 ... 2500 ms P02 P02 Pausenzeit Pausenzeit 10 s 1 ... 500 s P03 P03 Nal.Pausenz. Nachlaufpause 1 ...100 s P04 P04 Ventile ges. -
Seite 11: Betriebs-Modi
Dokumentation RM-208 CB.10 Easy Line 6 Betriebs-Modi 6.1 Testbetrieb Im Testbetrieb werden die wichtigsten Funktionen des Steuerungsablaufs überprüft und im Textdisplay angezeigt. Zum Starten des Testbetriebs rufen Sie den Parameter Nr. P08 „Testmode“ auf (siehe hierzu Abschnitt 5.2) und wählen einen der folgenden Test-Modi aus: Testmodus 1 (Ventil-Test) Jedes angeschlossene Ventil wird nacheinander angesteuert und in der Textanzeige angezeigt. -
Seite 12: Fehlerbehebung
Dokumentation RM-208 CB.10 Easy Line 7 Fehlerbehebung Fehler Mögliche Ursachen Empfohlene Aktion Die LED „ON“ leuchtet nicht und Keine Netzspannung Einspeisung prüfen der Eingang 10, 11 ist gebrückt. Sicherung im Gerät defekt Sicherung austauschen Anlagen-NOT-AUS betätigt NOT-AUS prüfen Keine Ventilaktivität Keine Steuerungs-Freigabe Eingang 10, 11 brücken Verdrahtung zu den Ventilen... -
Seite 13: Textmeldungen Im Display
Dokumentation RM-208 CB.10 Easy Line 8 Textmeldungen im Display Display Erklärung Reset-Zustand und Textversion Reset RM204VXX Die Textmeldung wird nach dem Einschalten der Spannung für ca. 1 Sekunde angezeigt. Die Steuerung ist nicht über den Eingang 10, 11 freigegeben. Stand By Ven.Nr Die Steuerung wurde über den Eingang 10, 11 freigegeben und über den Abreinigung aus... -
Seite 14: Details Zur Gerätefunktion
Dokumentation RM-208 CB.10 Easy Line 9 Details zur Gerätefunktion Abreinigung Die Abreinigung beginnt beim ersten Ventil. Erfolgt die Unterbrechung der Abreinigung über den Start- Stopp-Eingang 12, 13, wird beim nächsten Abreinigungsvorgang der Steuerungsablauf fortgesetzt. Die Abreinigung beginnt dann mit dem Ventil, das dem zuletzt betätigten Ventil folgt. Wird die Steuerung nach einem Ausfall der Netzspannung wiedereingeschaltet, erfolgt ein Neustart. -
Seite 15: Glossar
Dokumentation RM-208 CB.10 Easy Line 10 Glossar Begriff Erklärung Abreinigung Reinigung der Filterelemente mittels Druckluftimpulsen. Austragsorgan Vorrichtung zur Entleerung des Filtergehäuses von dem abgesetzten Staub. Z. B. Zellenradschleuse, Trogförderschnecke. Austragsorgan-Schütz Schütz, das den Antrieb eines Austragsorgans ein- und ausschaltet. Betriebs-Ebene Zustand des RM-208 CB, in dem das Gerät betriebsbereit ist. -
Seite 16: Technische Daten
Dokumentation RM-208 CB.10 Easy Line 11 Technische Daten Anwendung Daten Versorgungsspannungen Geräte-Version 110 V AC / 230 V AC: 230 V AC + / -10% 110 V ... 120 V AC + / -10% Geräte-Version für Kleinspannung: 26 V … 28 V DC* Signaleingänge 24 V DC, potentialfrei zu bedienen Signalausgang...
