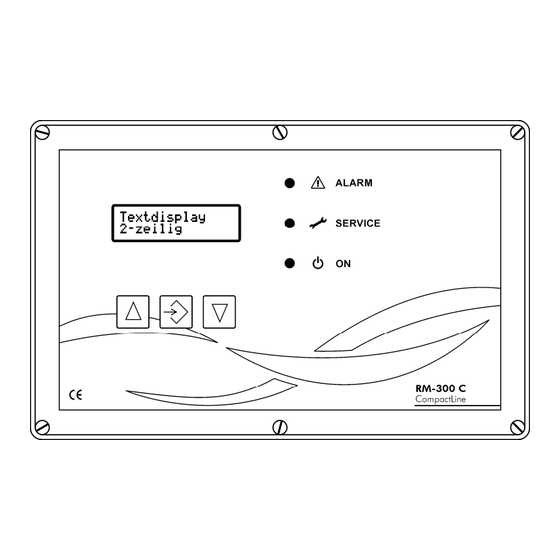

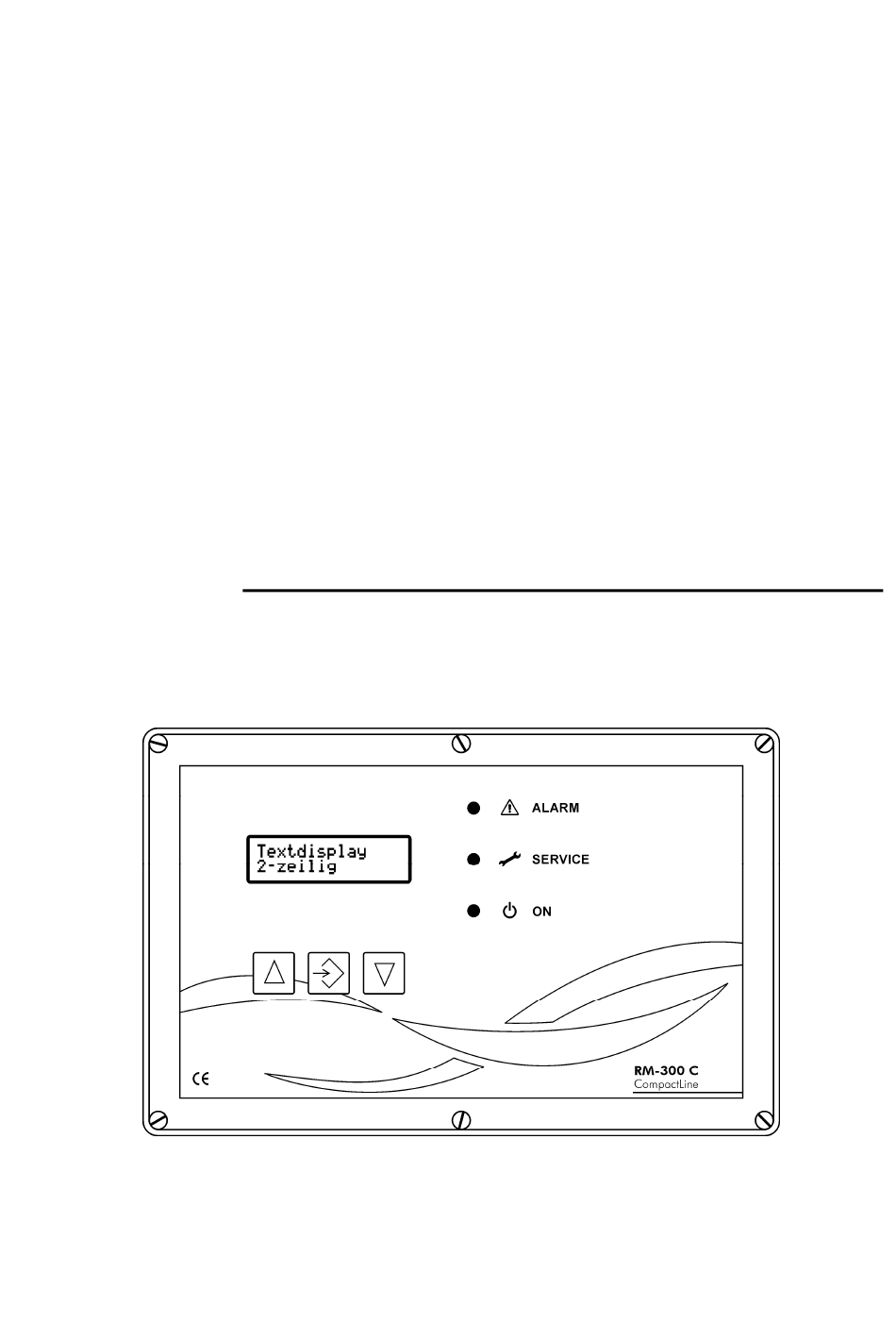

- Seite 1 Betriebs- und Installationsanleitung R-IMC-BUS Filtersteuerungssystem RM-300 C CompactLine Versorgungsspannung 110 V AC...
-
Seite 2: Inhaltsverzeichnis
Dokumentation RM-300 C Compact Line Inhalt 1 Sicherheitshinweise...........................3 2 Gerätebeschreibung..........................3 3 Montage..............................4 4 Installation „step by step“ ..........................4 5 Einstellungen „step by step“ ........................6 5.1 Funktion im Auslieferungszustand....................6 5.2 Parameter-Einstellung ........................6 5.3 Parameter-Liste – Steuerungstyp 1 (Standardfunktionen).............8 5.4 Erweiterte Parameter-Liste – Steuerungstyp 2 ................9 6 Anzeige-Modi (Anzeigenwahl)........................9 7 Betriebs-Modi ............................9 7.1 Steuerungstyp 1..........................9... -
Seite 3: Sicherheitshinweise
Die CompactLine ist ein komplexes Steuer- und Visualisierungssystem für den Maschinen- und Anlagen- bau. Es ist spezialisiert auf die Anwendung für filternde Abscheider mit Druckluftimpulsabreinigung. Der R-IMC-Bus verwendet das RECO Inter Module Communication Protocol, dass speziell für den Einsatz in industrieller Umgebung entwickelt wurde. -
Seite 4: Montage
Dokumentation RM-300 C Compact Line 3 Montage 4 Installation „step by step“ Anschluss Versorgungsspannung RDN 10000094 07.11.2007... - Seite 5 Dokumentation RM-300 C Compact Line Anschluss R-IMC-Bus E/A-Module RM-V8 / RM-V16 Weitere Anschlüsse Signaleingänge Eingang Funktion Freigabe (Werkseitig gebrückt) Funktion wird über Parameter P16 eingestellt Alarm-Quittierung Abreinigung EIN, bei E4 = 1 Abreinigung AUS, bei E5 = 1 (Priorität vor allen übrigen Eingängen) Abreinigungsfreigabe (bei Anforderung P17 / P18 / P19 = 10) 4-20mA-Eingang Differenzdruck...
-
Seite 6: Einstellungen „Step By Step
Dokumentation RM-300 C Compact Line Für alle Bus-Leitungen abgeschirmtes Kabel verwenden! Signalkabel dürfen nicht parallel zu Starkstromkabel verlegt werden. Alle belegten Kabelverschraubungen fest anziehen, damit alle Kabel fest umschlossenen sind und kein Wasser eindringen kann. Die nicht benutzten Kabelverschraubungen müssen verschlossen oder durch Blindstopfen ersetzt werden. - Seite 7 Dokumentation RM-300 C Compact Line Die ON LED zeigt an, in welcher Ebene leuchtet Betriebs-Ebene sich das Gerät gerade befindet. Parameterauswahl-Ebene blinkt Parametereinstell-Ebene Wird 4 Minuten lang keine Taste gedrückt, kehrt das RM-300 C selbständig von der Parame- terauswahl- oder Parametereinstell-Ebene mit den zuletzt gespeicherten Werten in die Be- triebs-Ebene zurück.
-
Seite 8: Parameter-Liste - Steuerungstyp 1 (Standardfunktionen)
Dokumentation RM-300 C Compact Line 5.3 Parameter-Liste – Steuerungstyp 1 (Standardfunktionen) Werks- Text im Display Zeile 1 Erklärung einstellung Einstellbereich ► P00 Param-Freig. Parameterfreigabe (111) 0 - 250 Testprogramme 0 - 15 P01 Testbetrieb DP-Start 10 hPa 1.0 - 50 hPa P02 DP-Start P03 DP-Hysterese DP-Hysterese 0.3 hPa... -
Seite 9: Erweiterte Parameter-Liste - Steuerungstyp 2
Dokumentation RM-300 C Compact Line 5.4 Erweiterte Parameter-Liste – Steuerungstyp 2 Werks- Text im Display Zeile 1 Erklärung einstellung Einstellbereich ■ DP-Fenster Vordruckregler 1.3 hPa 0.5 - 5 hPa P27 DP-V-Regler ■ P28 Tab.V-Regler Werte-Tabelle Vordruckregler 0 - 45 ■ Messzeit Vordruckregler 1 - 250 P29 Messzeit VR... -
Seite 10: Nachlauf (P06)
Dokumentation RM-300 C Compact Line Die Pausenzeit 2 wird nur aktiv im Falle des Nachlaufs oder wenn dies durch Parametrierung des Ein- gangs E2 (P16) gewählt wurde. 7.1.4 Nachlauf (P06) Über Parameter P16 können Sie die Funktion der Eingäng1 E1 und E2 und somit die Aktivierung des Nachlaufs einstellen. -
Seite 11: Vordruckregler (P27, P28, P29, P30, P36)
Dokumentation RM-300 C Compact Line 7.2.2 Vordruckregler (P27, P28, P29, P30, P36) Diese Funktion benötigt einen angeschlossenen AD-P Regulator (Option). Weitere Informationen siehe Anleitung AD-P Regulator. 7.2.3 Abreinigungsüberwachung (P36) Die Abreinigungsdrucküberwachung wird über P36 aktiviert. Der Ventilstrom der angeschlossenen Mag- netventile und der Druck im Druckspeicher werden überwacht und ausgewertet. -
Seite 12: Parameter
Dokumentation RM-300 C Compact Line 9 Parameter 9.1 Steuerungstyp 1 P01 Testbetrieb P## = Text im Display 2. Zeile Erklärung deaktiviert 000 Aus 1 - 15 RM-VXX 01 Alle Ventile des ausgewählten E/A Moduls werden nacheinander an- gesteuert. Die Pausenzeit beträgt 1 Sekunde. Das aktivierte Ventil wird angezeigt. - Seite 13 Dokumentation RM-300 C Compact Line P17, P18, P19 Funktion des Ausgangs A2, A3, A4 P## = Text im Display 2. Zeile Erklärung A2* = 1 Steuerung freigegeben 01 Strg.Freig. A2* = 1 Steuerung freigegeben und kein Alarm 02 Freig.k.Al. A2* = 1 Differenzdruck-Alarm 03 DP-Alarm A2* = 1 Differenzdruck-Minimum-Alarm 04 DP-Alarm min...
- Seite 14 Dokumentation RM-300 C Compact Line P21 DP-Abreinigungsmodus P## = Text im Display 2. Zeile Erklärung DP-Abreinigung deaktiviert - Zeitgesteuerte Abreinigung aktiviert 000 DP-Mode aus DP-Abreinigung aktiviert. Nach Stopp-Befehl hält die Abreinigung bei 001 DP Abr-Stopp aktivem Ventil an - mit Start-Befehl wird die Abreinigung mit dem nachfolgenden Ventil weitergeführt DP-Abreinigung aktiviert.
-
Seite 15: Steuerungstyp 2
Dokumentation RM-300 C Compact Line P24 Anzahl der E/A-Module P## = Text im Display 2. Zeile Erklärung 1 - 15 P24 Anz.RM-Vxx Anzahl der angeschlossenen E/A-Module. xxx Stk. Weicht die Anzahl der beim Controller-Start detektieren E/A-Module von der Einstellung ab, erfolgt ein Kommunikations-Alarm. P25 Anzahl der Ventile P## = Text im Display 2. - Seite 16 Dokumentation RM-300 C Compact Line P29 Messzeit Vordruckregler P## = Text im Display 2. Zeile Erklärung 1-250 Für die Vordruckregelung wird in regelmäßigen Abständen der Diffe- xxx Pulse renzdruck erfasst. Die Anzahl der Abreinigungsimpuls, die zwischen den Messungen erfolgt, wird mit dem Parameter P29 eingestellt. P30 Programm Vordruckregler Für die Nachlaufreinigung und für die Zwangsabreinigung können vom Normalbetrieb abweichende Vordruckregelungs-Modi eingestellt werden.
- Seite 17 Dokumentation RM-300 C Compact Line P36 IP-Überwachung (optional) Die E/A-Module RM-V8 und RM-V16 überwachen die Stromaufnahme der angeschlossenen Magnetven- tile. Sollte ein Kabelbruch vorliegen oder ein Ventil nicht angeschlossen sein, kann eine Fehlermeldung ausgegeben werden. Der für die Abreinigung benötigte Druck im Druckspeicher kann über einen Druckschalter oder einen AD-P Regulator überwacht werden.
-
Seite 18: Fehlerbehebung
Dokumentation RM-300 C Compact Line 10 Fehlerbehebung Fehler Mögliche Ursachen Empfohlene Aktion Die LED „ON“ leuchtet nicht. Keine Netzspannung Einspeisung prüfen Sicherung im Gerät defekt Sicherung austauschen Anlagen-NOT-AUS betätigt NOT-AUS prüfen Keine Ventilaktivität Verdrahtung zu den Ventilen ist Kabel und elektrische Verbin- unterbrochen dungen prüfen Magnetspule defekt... - Seite 19 Dokumentation RM-300 C Compact Line Fehler Mögliche Ursachen Empfohlene Aktion Meldung im Display: Differenzdruck-Anschluss Differenzdruck-Anschluss prüfen fehlerhaft DP-Min Alarm Parametrierung verkehrt Parameter P04 und P22 über- 00.0 hPa prüfen und ggf. neu einstellen Meldung im Display: Differenzdruck-Anschluss fehler- Differenzdruck-Anschluss prüfen haft DP-Max Alarm Parametrierung verkehrt...
-
Seite 20: Textmeldungen Im Display
Dokumentation RM-300 C Compact Line 11 Textmeldungen im Display Display Erklärung Textmeldung erscheint ca. 1 Sekunde nach dem Einschalten des Stand By RM-300 C. 00.0hPa Bei differenzdruckabhängig gestoppter Abreinigung Abreinigung aus 00.0hPa Bei differenzdruckabhängig gestarteter Abreinigung Abreinigung ein 00.0hPa Bei extern gestoppter Abreinigung ext.Abr.aus P1 (P1 mit Pausenzeit 1 / P2 mit Pausenzeit 2) 00.0hPa... -
Seite 21: Alarm-Meldungen
Dokumentation RM-300 C Compact Line 11.1 Alarm-Meldungen Display Erklärung Bei DP-Min-Alarm DP-Min Alarm 00.0 hPa Bei DP-Max-Alarm DP-Max Alarm 00.0 hPa Bei Sensor-Alarm Sensoralarm 00.0 hPa Bei Daten-Alarm Datenalarm 000 Nr. Bei gestörter Bus-Kommunikation RMV-XX Alarm Nr.FXX FXX = F01 ... F15 oder F20 (Slave-Modul-Adresse) Bei einem Fehler, der durch die Abreinigungs-Überwachung erkannt wurde (abwechselnd werden die Steuerungs- und Ventilnummer und die Alarm-Nr. -
Seite 22: Glossar
Dokumentation RM-300 C Compact Line 12 Glossar Begriff Erklärung Abreinigung Reinigung der Filterelemente mittels Druckluftimpulsen. Abreinigungsfreigabe Auslösung der Abreinigung über das Freigabe-Signal einer übergeordne- ten Leitwarte oder Steuerung. Abreinigungsventil Magnetventil, das die Abreinigung der Filterelemente steuert. Anzeigensprache Auswahl, in welcher Sprache die Textmeldungen im Display angezeigt werden. - Seite 23 (auch Intervallzeit) Ventilausgänge bei laufender Abreinigung. Pulsfilter Filtertyp, bei dem die Filterelemente durch Druckluft-Impulse gereinigt werden. R-IMC-BUS Daten-BUS-System der Firma RECO mit speziellem BUS-Protokoll (RECO Inter Module Communication Protocol) Sensoralarm Alarm der ausgegeben wird, wenn ein fehlerhaftes Sensors-Signal an- liegt. Servicebetriebsstunden- Alarm, der ausgegeben wird, wenn die für das Wartungsintervall einge-...
-
Seite 24: Technische Daten
Dokumentation RM-300 C Compact Line 13 Technische Daten Anwendung Daten Versorgungsspannung 110 V AC -10% / +10% Leistungsaufnahme max. 36 VA R-IMC-Bus Signaleingänge, digital Optokoppler-Eingänge Die Beschaltung kann sowohl über die steuerungsinternen 24 V DC, als auch über eine externe Spannung von 24 V DC erfolgen (siehe hierzu Kapitel 4 unter „Weitere Anschlüsse“) Signalausgänge...
